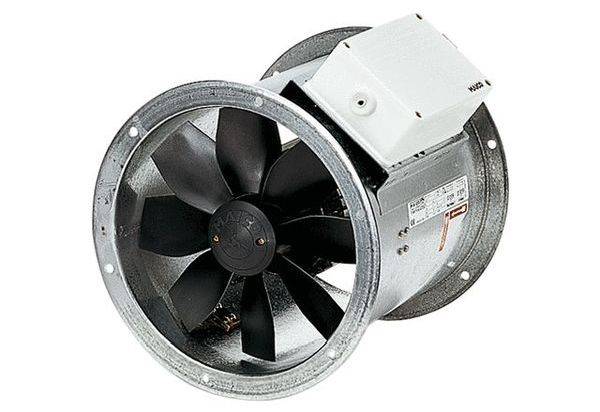

Maico Ventilatoren 0086.0044 Ventola assiale 1890 m³/h 300 mm

Manicotto tubolare in lamiera d'acciaio zincata, su entrambi i lati con flangia. Elica a 8 pale in poliammide rinforzato con fibra di vetro. Dinamicamente ondulato in 2 livelli, secondo il livello di qualità 6.3, DIN ISO 1940, parte 1. Fori flangiati in conformità con DIN EN 12220:1998. DZR 56/6 B e DZR 56/4 B: Fori flangiati in conformità con DIN EN 12220:1998. Per evitare trasmissioni di vibrazioni sul sistema di tubi: Utilizzare perni di collegamento elastici, piedini e ammortizzatori di vibrazioni. Elevato grado di protezione IP 55. Eccezione EZR/DZR... D IP 54. Possibilità di montaggio in qualunque posizione Motore: Motore asincrono, regolabile in velocità. Eccezione: Tipo DZR 40/2 B. non adatto per il trasporto di aria satura di vapore acqueo. La direzione di mandata è indicata sul dispositivo con freccia di direzione e direzione di mandata. Funzionamento inverso: Il flusso volumetrico si riduce di circa il 35% con direzione di mandata anomale. Motore trifase: Serie DZR. Tensione di misurazione 400 V, 50 Hz. Protezione da sovraccarico termico di serie. Eccezione: Per DZR 25/4 D e ventilatori assiali commutabili su richiesta. I collegamenti sono guidati senza potenziale sui morsetti e devono essere collegati a un interruttore di protezione completa del motore, ad es. MV 25 o al circuito di controllo di un contattore. Ventilatori commutabili su poli: Garantiscono una protezione da sovraccarico con interruttore di protezione completo del motore da realizzare sul lato della struttura. Collegamento elettrico: Scatola terminale esterna con guaine per cavi. Istruzioni per la sicurezza: Il ventilatore può essere messo in funzione solo se è garantita la protezione dal contatto della ruota ad alette in conformità con DIN EN ISO 13857.articolo: DZR 30/42 B, volume di trasporto: 1290 m3/h / 3870 m3/h, volume di trasporto: 1410 m3/h / 2730 m3/h / in opt. Efficienza, pressione pfs, nominale: 40 Pa - 180 Pa - in ott. Efficienza, numero di giri nNnominale: 1450 1/min - 2830 1/min - in opt. Efficienza, velocità: 1472 1/min / 2879 1/min, tipo di girante: Assiale, Axial, velocità di rotazione regolabile: Sì, reversibili: Sì, tipo di tensione: Trifase, tensione di misurazione: 400 V, frequenza di rete: 50 Hz, potenza nominale: 70 W / 405 W / in opzione. Rendimento, interno: 0,3 A / 1 A / in opto. Efficienza, Imax: 1,2 A, tipo di protezione: IP 55, classe di calore: B, commutabile su polo: Sì, numero di poli ad alta velocità: 2, numero di poli a bassa velocità: 4, alimentazione: 5 / 1,5 mm2, posizione di montaggio: orizzontale / verticale, materiale: lamiera d'acciaio, zincata, peso: 11,61 kg, larghezza nominale: 300 mm, larghezza: 380 mm, altezza: 424 mm, profondità: 300 mm, A: 313 mm, B: 300 mm, temperatura del materiale di trasporto a corrente nominale: 60 °C, temperatura del materiale di trasporto a Imax: da -20 °C a 60 °C, efficienza complessiva e: 49 %, categoria di misura: d, categoria di efficienza: totale, efficienza N: 58,2, VSD necessaria: no, anno di produzione: vedere targhetta, nome del produttore / numero di registrazione ufficiale / luogo di stabilimento del produttore: Maico Elektroseisen-Fabrickzeug GmbH / Registungsgericht di Breitling, HRB 601233 / Vilingen-Schwenningen, PBEP / volume di produzione BEP / PFS, BEP: 0,361 kW / 3390 m3/h, nBEP: 2850 1/min, rapporto specifico: circa 1, informazioni per lo smontaggio e lo smaltimento: vedere le istruzioni di montaggio, le informazioni sull'installazione, il funzionamento e la manutenzione: vedere le istruzioni di montaggio, gli oggetti utilizzati per la misurazione dell'efficienza non descritti dalla categoria di misurazione: -, pf, BEP: 188 Pa, livello di potenza sonora LWA5: 67 dB(A) / 89 dB(A), motore a corrente continua: falso
