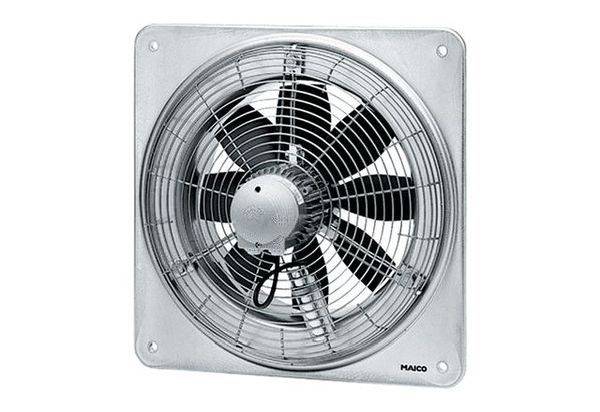

Maico Ventilatoren Maico Ventilatore a parete 6700 m³/h 400 mm

Griglia di protezione sul lato di aspirazione, cromata gialla, protezione da contatto in conformità con DIN EN ISO 13857. Elica a 8 pale in poliammide rinforzato con fibra di vetro. Dinamicamente ondulato in 2 livelli, secondo il livello di qualità 6.3, DIN ISO 1940, parte 1. Possibilità di montaggio in qualunque posizione Direzione di mandata: La figura seguente mostra la direzione di mandata: Direzione di mandata A: Aspirazione tramite motore, standard. Direzione di mandata B: Soffiando sul motore, su richiesta. Direzione di rotazione, funzionamento inverso: Il flusso volumetrico si riduce di circa il 35% con una direzione di mandata anomala. Motore: Motore asincrono. Regolabile in velocità. Eccezione: Tipo EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B e DZS 40/2 B. reversibili. Eccezione: Ventilatori con motore a poli spacco (...-E). Non adatto per il trasporto di aria satura di vapore acqueo. Motore trifase: Serie DZQ e DZS. Tensione di misurazione 400 V, 50 Hz. Tipo di protezione IP 55 Eccezione DZQ/DZS... D IP 54. Protezione da sovraccarico termico di serie. Eccezione: Per DZQ/DZS 25/4 D e ventilatori assiali a parete commutabili su polarità disponibili su richiesta. I collegamenti sono guidati senza potenziale sui morsetti e devono essere collegati a un interruttore di protezione completa del motore, ad es. MV 25 o al circuito di controllo di un contattore. Ventilatori commutabili su poli: Garantiscono una protezione da sovraccarico con interruttore di protezione completo del motore da realizzare sul lato della struttura. I motori commutabili con poli con rapporti di velocità 8/4 o 4/2 sono commutati in principio di base. Collegamento elettrico: Su morsettiera nel coperchio terminale del motore. Istruzioni per la sicurezza: Il ventilatore può essere utilizzato solo se è garantita la protezione dal contatto della girante in conformità con DIN EN ISO 13857. Articolo: DZQ 40/42 B, modello: Piastra a parete quadrata, volume di trasporto: 4490 m3/h / 8960 m3/h, volume di convogliamento: 3270 m3/h / 6700 m3/h / in opt. Efficienza, pressione pfs, nominale: 95 Pa - 350 Pa - in ott. Efficienza, numero di giri nNnominale: 1480 1/min - 2920 1/min - in ott. Efficienza, velocità: 1518 1/min / 2944 1/min, tipo di girante: Assiale, Axial, velocità di rotazione regolabile: Sì, reversibili: Sì, tipo di tensione: Trifase, tensione di misurazione: 400 V, frequenza di rete: 50 Hz, potenza nominale: 245 W / 1585 W / in opzione. Rendimento, interno: 0,75 A / 2,6 A / in opt. Efficienza, Imax: 4,3 A, tipo di protezione: IP 55, classe di calore: F, commutabile su polo: Sì, numero di poli ad alta velocità: 2, numero di poli a bassa velocità: 4, alimentazione: 5 / 1,5 mm2, posizione di montaggio: parete / soffitto, tipo di montaggio: a parete, posizione di montaggio: orizzontale / verticale, materiale: lamiera d'acciaio, zincata, peso: 22,4 kg, larghezza nominale: 400 mm, larghezza: 580 mm, altezza: 580 mm, profondità: 336 mm, temperatura del materiale trasportato con corrente nominale: 60 °C, temperatura del materiale trasportato con Imax: da -20 °C a 60 °C, efficienza complessiva e: 41,1 %, categoria di misura: a, categoria di efficienza: statico, grado di efficienza N: 46,2, VSD richiesto: no, anno di produzione: vedere targhetta, nome del produttore / numero di registrazione ufficiale / luogo di stabilimento del produttore: Maico Elektroseisen-Fabrickzeug GmbH / Registungsgericht di Breitling, HRB 601233 / Vilingen-Schwenningen, PBEP / volume di produzione BEP / PFS, BEP: 1,585 kW / 6700 m3/h / 350 Pa, nBEP: 2920 1/min, rapporto specifico: circa 1, informazioni di smontaggio e smaltimento: vedere le istruzioni di montaggio, le informazioni sull'installazione, il funzionamento e la manutenzione: vedere le istruzioni di montaggio, gli oggetti utilizzati per la misurazione dell'efficienza non descritti dalla categoria di misurazione: -, livello di potenza sonora LWA7: 78 dB(A) / 94 dB(A), valvola di chiusura: senza
