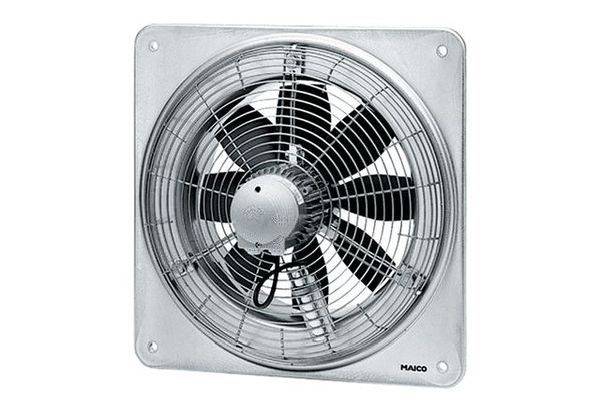

Maico Ventilatoren Maico Ventilatore a parete 7420 m³/h 600 mm

Griglia di protezione sul lato di aspirazione, cromata gialla, protezione da contatto in conformità con DIN EN ISO 13857. Elica a 8 pale in poliammide rinforzato con fibra di vetro. Dinamicamente ondulato in 2 livelli, secondo il livello di qualità 6.3, DIN ISO 1940, parte 1. Possibilità di montaggio in qualunque posizione Direzione di mandata: La figura seguente mostra la direzione di mandata: Direzione di mandata A: Aspirazione tramite motore, standard. Direzione di mandata B: Soffiando sul motore, su richiesta. Direzione di rotazione, funzionamento inverso: Il flusso volumetrico si riduce di circa il 35% con una direzione di mandata anomala. Motore: Motore asincrono. Regolabile in velocità. Eccezione: Tipo EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B e DZS 40/2 B. reversibili. Eccezione: Ventilatori con motore a poli spacco (...-E). Non adatto per il trasporto di aria satura di vapore acqueo. Motore trifase: Serie DZQ e DZS. Tensione di misurazione 400 V, 50 Hz. Tipo di protezione IP 55 Eccezione DZQ/DZS... D IP 54. Protezione da sovraccarico termico di serie. Eccezione: Per DZQ/DZS 25/4 D e ventilatori assiali a parete commutabili su polarità disponibili su richiesta. I collegamenti sono guidati senza potenziale sui morsetti e devono essere collegati a un interruttore di protezione completa del motore, ad es. MV 25 o al circuito di controllo di un contattore. Ventilatori commutabili su poli: Garantiscono una protezione da sovraccarico con interruttore di protezione completo del motore da realizzare sul lato della struttura. I motori commutabili con poli con rapporti di velocità 8/4 o 4/2 sono commutati in principio di base. Collegamento elettrico: Su morsettiera nel coperchio terminale del motore. Istruzioni di sicurezza: Il ventilatore può essere utilizzato solo se è garantita la protezione dal contatto della girante in conformità con DIN EN ISO 13857. Articolo: DZQ 60/8 B, modello: Piastra a parete quadrata, volume di trasporto: 7420 m3/h, volume di trasporto nominale: 5250 m3/h / in formato ottico. Efficienza, pressione pfs, nominale: 50 Pa - in opt. Efficienza, numero di giri nNNenn: 685 1/min - in ott. Efficienza, velocità: 703 1/min, tipo di girante: Assiale, Axial, velocità regolabile: Sì, reversibili: Sì, tipo di tensione: corrente trifase, tensione di misurazione: 400 V, frequenza di rete: 50 Hz, potenza nominale: 243 W / in opzione. Rendimento, interno: 0,65 A / in opt. Efficienza, Imax: 0,85 A, tipo di protezione: IP 55, classe di calore: F, alimentazione di rete: 7 / 1,5 mm2, posizione di montaggio: Parete / soffitto, tipo di montaggio: A parete, posizione di montaggio: Orizzontale / verticale, materiale: Lamiera d'acciaio, zincata, peso: 22 kg, larghezza nominale: 600 mm, larghezza: 820 mm, altezza: 820 mm, profondità: 342 mm, A: 652,2 mm, B: 615 mm, temperatura del materiale di trasporto con corrente nominale: da -20 °C a 60 °C, temperatura del materiale di trasporto con Imax: da -20 °C a 60 °C, efficienza complessiva e: 30 %, categoria di misura: a, categoria di efficienza: statica, grado di efficienza N: 40,2, VSD richiesto: no, anno di produzione: vedere targhetta, nome del produttore / numero di registrazione ufficiale / luogo di stabilimento del produttore: Maico Elektroseisen-Fabrickzeug GmbH / Registungsgericht di Breitling, HRB 601233 / Vilingen-Schwenningen, PBEP / volume di produzione BEP / PFS, BEP: 0,243 kW / 5250 m3/h / 50 Pa, nBEP: 685 1/min, rapporto specifico: circa 1, informazioni di smontaggio e smaltimento: vedere le istruzioni di montaggio, le informazioni sull'installazione, il funzionamento e la manutenzione: vedere le istruzioni di montaggio, gli oggetti utilizzati per la misurazione dell'efficienza non descritti dalla categoria di misurazione: -, livello di potenza sonora LWA7: 69 dB(A), valvola di chiusura: senza

Testo tradotto automaticamente
