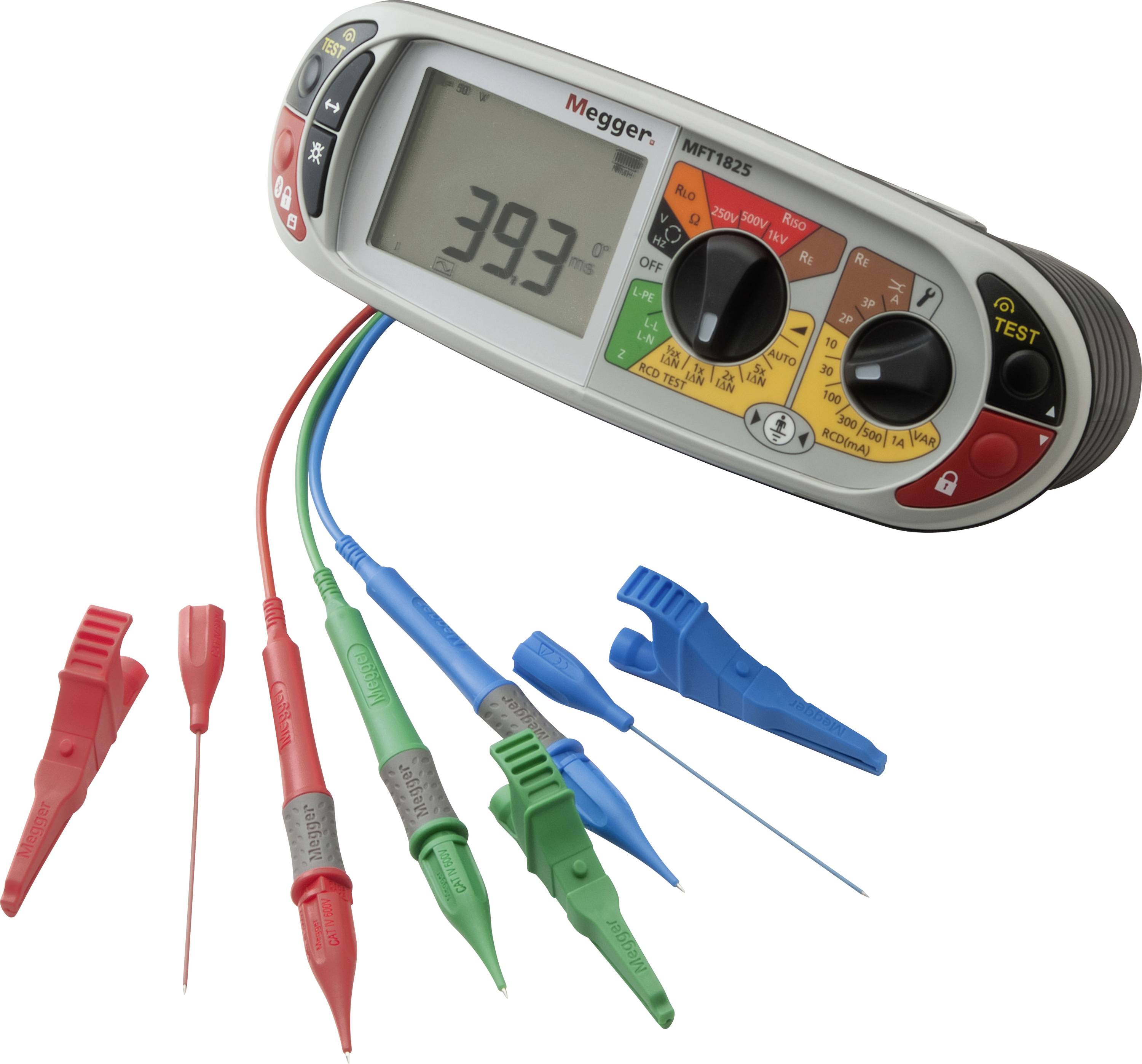

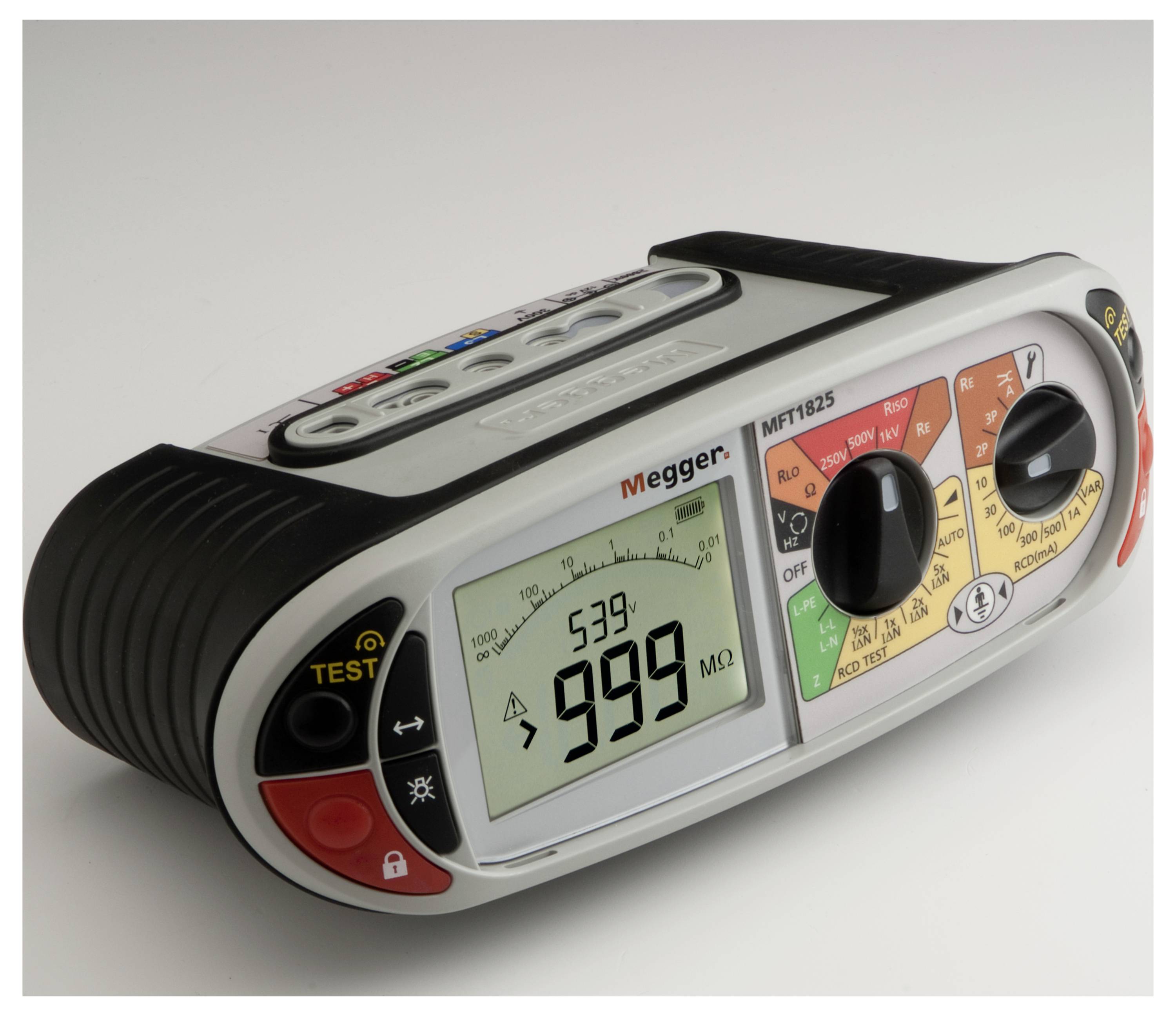

Megger Multifunktionstester MFT1825-CH-DE/FR/IT Kit tester per installazioni
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Dati tecnici
- Tipo prodotto
Kit tester per installazioni
di fabbrica senza certificato
- Categoria di misura
CAT IV 300 V
CAT III 600 V
- Interfacce
Bluetooth®
- Dim.
(L x L x A) 235 x 85 x 150 mm
- Peso
1 kg
IP54
- Range di misurazione (VDE)
Impedenza dell'anello
Resistenza a terra
Tensione
- Larghezza
85 mm
- Altezza
150 mm
- Lunghezza
235 mm
- Procedura di test
automatica
- Tipo
Multifunktionstester MFT1825-CH-DE/FR/IT
- Caratteristiche tester VDE
Test RCD/FI
Documenti & Download
Scheda tecnica
Scheda tecnica 3773762 Megger Multifunktionstester MFT1825-CH-DE/FR/IT Kit tester per installazioni
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3773762 Megger Multifunktionstester MFT1825-CH-DE/FR/IT Kit tester per installazioni
Descrizione
La serie MFT1800 comprende tre strumenti per la verifica di impianti elettrici a bassa tensione. MFT1800 dispone di tutte le funzioni di prova necessarie per la certificazione obbligatoria di impianti commerciali e cablati domestici:
Funzioni di prova e intervalli di misura
Misurazione della tensione del sistema e della frequenza del sistema (vero valore efficace)
Prova di isolamento con 100 V, 250 V, 500 V e 1000 V con protezione in ingresso contro tensioni esterne fino a 600 V anche durante le prove di durata dell'isolamento
Resistenza di contatto con corrente di prova 200 ma o 15 ma
Automatico: Non è necessario premere il pulsante di PROVA, entrambe le mani rimangono libere
Intervallo di resistenza da 0,01 Ω a 100 kΩ cicalino di continuità rapido con soglie regolabili
Test di loop senza attivazione
Test di messa a terra
Gamma per test della resistenza di loop a due e tre conduttori senza attivare RCD/FI
Corrente elevata a 2 conduttori con conduttore esterno a conduttore esterno
Calcolo della possibile corrente di cortocircuito fino a 40 ka fase contro la massima risoluzione
Le prove FI/RCD comprendono:
Type AC, a, S, B e RCD/FI programmabili
1/2 x i, 1 x i, 2 x i e 5 x i
RCD/RCD a 3 fasi
Controllo rapido della rampa
Controllo automatico
Visualizzazione della tensione di guasto/tensione di contatto
Controlli di messa a terra
Metodo a 2 poli,
Metodo a 3 poli
Sicurezza e specifiche del dispositivo
Tutti gli strumenti MFT1800 sono specificati per CAT IV 300V e quindi per il collegamento a sistemi a bassa tensione senza dispositivo di protezione. Possono essere collegati in modo sicuro in qualsiasi punto del sistema fino al trasformatore, eventuali transienti alti che si verificano in quel punto fino ai limiti stabiliti nella norma IEC 61010 CAT IV non possono in alcun modo danneggiare il modello MFT1800.
Design e facilità d'uso
Grazie al design moderno, il modello MFT1800 può essere utilizzato a pavimento, nel vano portaoggetti, su una piattaforma, con la cinghia sul corpo o tenuto in mano.
Con i tasti di prova doppi, il modello MFT1800 può essere facilmente azionato con la mano destra o sinistra.
Gli interruttori rotanti con codice colore sono facili da usare e veloci, evitando la scelta di una funzione errata o di un'area errata.
Testo tradotto automaticamente
Funzioni di prova e intervalli di misura
Misurazione della tensione del sistema e della frequenza del sistema (vero valore efficace)
Prova di isolamento con 100 V, 250 V, 500 V e 1000 V con protezione in ingresso contro tensioni esterne fino a 600 V anche durante le prove di durata dell'isolamento
Resistenza di contatto con corrente di prova 200 ma o 15 ma
Automatico: Non è necessario premere il pulsante di PROVA, entrambe le mani rimangono libere
Intervallo di resistenza da 0,01 Ω a 100 kΩ cicalino di continuità rapido con soglie regolabili
Test di loop senza attivazione
Test di messa a terra
Gamma per test della resistenza di loop a due e tre conduttori senza attivare RCD/FI
Corrente elevata a 2 conduttori con conduttore esterno a conduttore esterno
Calcolo della possibile corrente di cortocircuito fino a 40 ka fase contro la massima risoluzione
Le prove FI/RCD comprendono:
Type AC, a, S, B e RCD/FI programmabili
1/2 x i, 1 x i, 2 x i e 5 x i
RCD/RCD a 3 fasi
Controllo rapido della rampa
Controllo automatico
Visualizzazione della tensione di guasto/tensione di contatto
Controlli di messa a terra
Metodo a 2 poli,
Metodo a 3 poli
Sicurezza e specifiche del dispositivo
Tutti gli strumenti MFT1800 sono specificati per CAT IV 300V e quindi per il collegamento a sistemi a bassa tensione senza dispositivo di protezione. Possono essere collegati in modo sicuro in qualsiasi punto del sistema fino al trasformatore, eventuali transienti alti che si verificano in quel punto fino ai limiti stabiliti nella norma IEC 61010 CAT IV non possono in alcun modo danneggiare il modello MFT1800.
Design e facilità d'uso
Grazie al design moderno, il modello MFT1800 può essere utilizzato a pavimento, nel vano portaoggetti, su una piattaforma, con la cinghia sul corpo o tenuto in mano.
Con i tasti di prova doppi, il modello MFT1800 può essere facilmente azionato con la mano destra o sinistra.
Gli interruttori rotanti con codice colore sono facili da usare e veloci, evitando la scelta di una funzione errata o di un'area errata.
Testo tradotto automaticamente

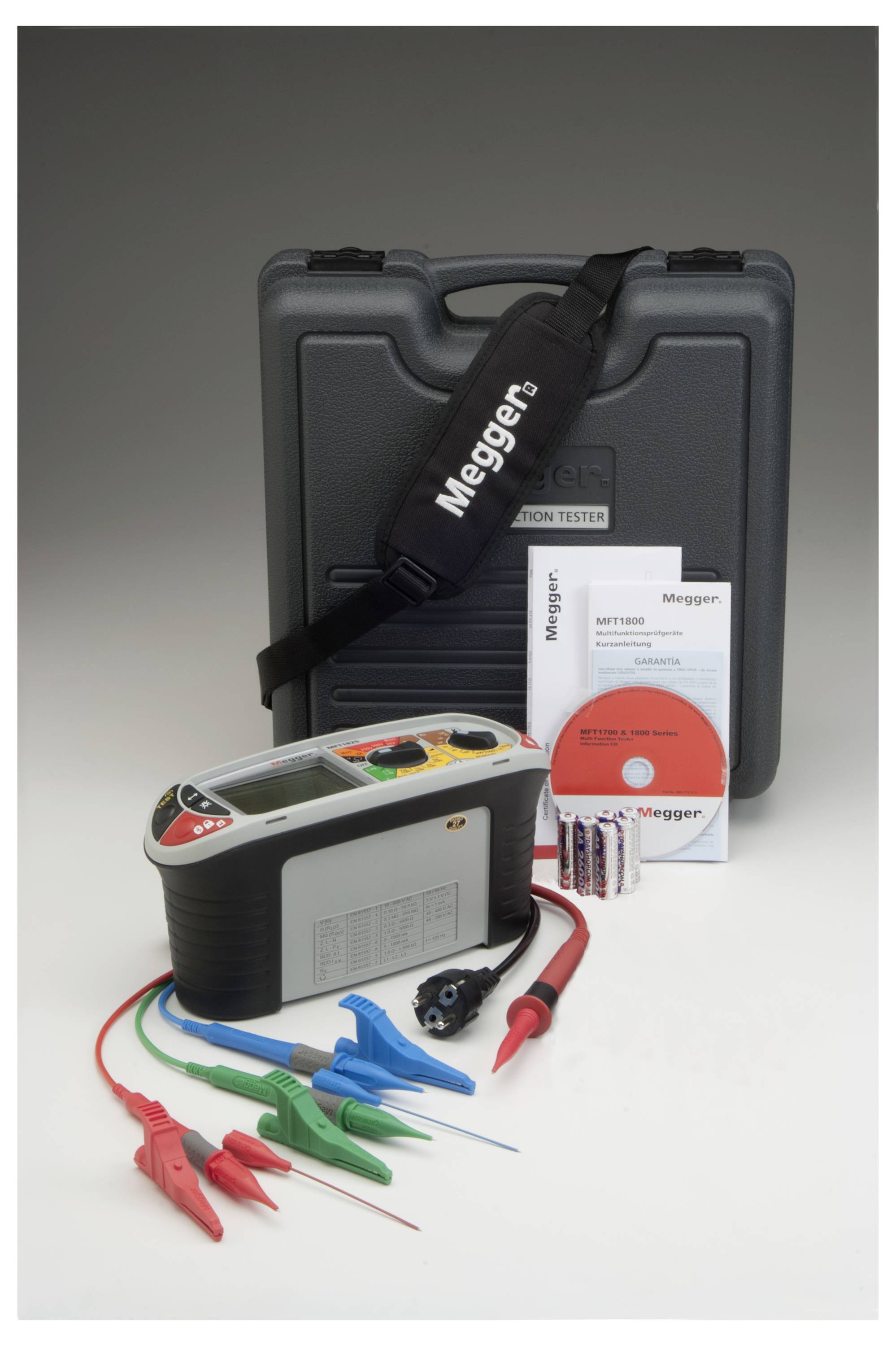

Contenuto della fornitura
- MFT-1825 + guida rapida su carta
- Cintura a spalla con impressione "Megger"
- Kit di 3 conduttori con puntali di prova e morsetti
- Cavo di prova di rete
- Caricatore batterie;
- Certificato di calibrazione sonda a interruttore
