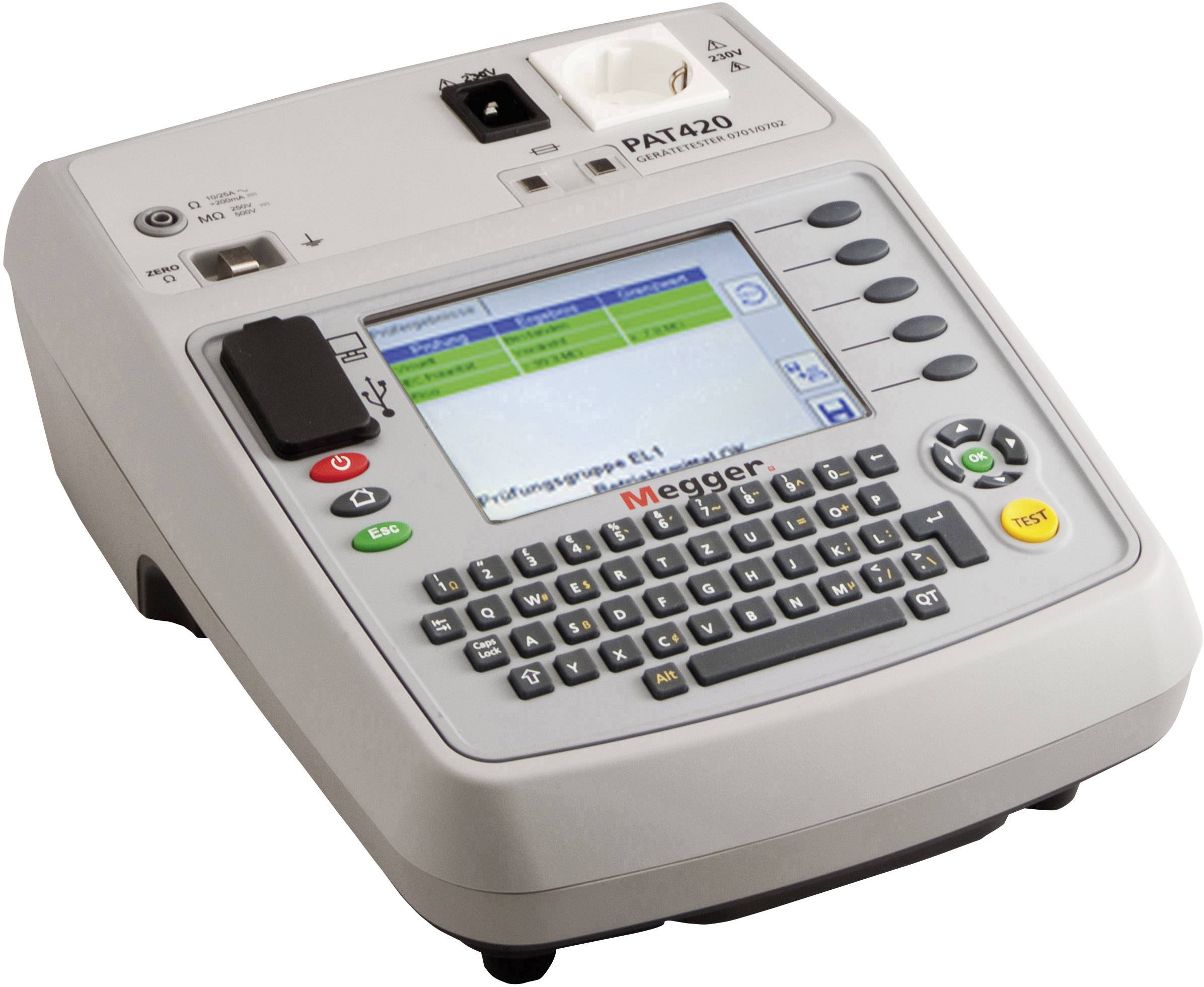

Megger PAT420-DE Tester per apparecchiature Norma VDE 0701-0702
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Highlights & Dettagli
PAT420, conforme a DIN VDE 0701-0702, BGV A3, EN 62638
- Indipendente dal PC, database interno per 10000 record di dati
- Lo scambio di dati bi-direzionale tra strumento di misura e PC
- Rapide sequenze di controllo mediante modalità di esportazione, sicurezza mediante "PIN di login"
- Tastiera completa per registrazione dati in loco
- Schermo ampio a colori con retroilluminazione da 14,5 cm (5,7") VGA per un utilizzo intuitivo.
- Controllo conduttore di terra anche con 10 A e 25 A AC
Dati tecnici
- Prova del conduttore di terra 200 mA DC, 10 A AC e 25 A AC
- Compensazione del cavo di misura
- Controllo di isolamento da 250 V e 500 V
- Procedura di misurazione della corrente sostitutiva di derivazione
- Misurazione della corrente del conduttore di terra secondo la procedura di corrente differenziale
- Misurazione della corrente di contatto secondo la procedura di misurazione diretta
- Controllo di funzione con misurazione della potenza
- Controllo di linee di collegamento di rete e di linee di prolunga
- Controllo di FI/RCD (PRCD) variabile in funzione della posizione, con 30 mA
- Tipo prodotto
Tester per apparecchiature
di fabbrica senza certificato
- Categoria di misura
CAT II 300 V
- Interfacce
USB
- Dim.
(L x L x A) 320 x 255 x 120 mm
- Peso
4.5 kg
IP40
- Range di misurazione (VDE)
Resistenza conduttore di protezione
Resistenza d'isolamento
Corrente dispersa equivalente
Corrente differenziale
Corrente di contatto
Tensione
Frequenza
Potenza
Test di potenza
- Norma DIN
DIN EN 62638
- Display
digitale (LCD)
- Larghezza
255 mm
- Altezza
120 mm
- Lunghezza
320 mm
- Procedura di test
automatica
- Alimentatori VDE
230 V/AC
- Memoria (posizioni)
10000
- Memoria VDE
si
- Tipo
PAT420-DE
- Norma VDE
0701-0702
- Caratteristiche tester VDE
Test RCD/FI
- Memorie
10000 record di dati
- Display
Display a colori VGA, 14,5 cm (5,7"), illuminato
- Interfacce
2 x USB (tipo A)
1 x USB (tipo B)
- Norme
DIN VDE 0701-0702, BGV A3, EN 62638
Documenti & Download
Scheda tecnica
Scheda tecnica 1233914 Megger PAT420-DE Tester per apparecchiature Norma VDE 0701-0702
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1233914 Megger PAT420-DE Tester per apparecchiature Norma VDE 0701-0702
Descrizione
Potete configurare il PAT420 in modo assolutamente libero secondo le vostre preferenze. Potrete reinventare, provare e documentare con straordinaria velocità. Un modo ancora più veloce per lavorare con le stampanti e scanner di codici a barre opzionali. Indipendente da PC, la memoria dati interna è enorme con 10000 record di dati consente il salvataggio praticamente illimitato di apparecchi per i vostri clienti, sedi e dipartimenti. Tutti i dati vengono inseriti tramite la tastiera completa QWERTZ direttamente in loco.
Testo tradotto automaticamente.
Testo tradotto automaticamente.
Versione
- Sequenze di prova automatiche e manuali
- La valutazione SUPERATO/NON SUPERATO regolabile consente di rilevare immediatamente un apparecchio guasto
- La memoria buffer fino a 5 min per funzione di avvio rapido in caso di cambio di posizionamento
- Solo un collegamento sonda per conduttore di terra, resistenza di isolamento e di contatto
- Inserimento di 20 caratteri per la Prufling-Nr.
- Inversione polare automatica/rotazione connettori L-N nella misurazione della corrente dei conduttori di protezione e di contatto
- 3 interfacce USB per PC, stampante e scanner per codice a barre.
- Stampa diretta di etichette di prova con codice a barre in loco
- Collegamento per Scanner RFID opzionale
- Lo scambio di dati bi-direzionale tramite chiavetta USB
- Esportazione dei dati in CSV o del database
Contenuto della fornitura
- Custodia
- Linea di misurazione con puntale di prova e morsetto a coccodrillo
- Adattatore IEC C6-C13 (connettore C5)
- Adattatore per cavo di prolunga
- Certificato di taratura
- Istruzioni brevi
- Istruzioni su CD
- Download Manager Software
