Acquista Mentor 1274.2010 Tubo luminoso Rigido Montaggio su scheda, Accoppiamento a pressione da Conrad

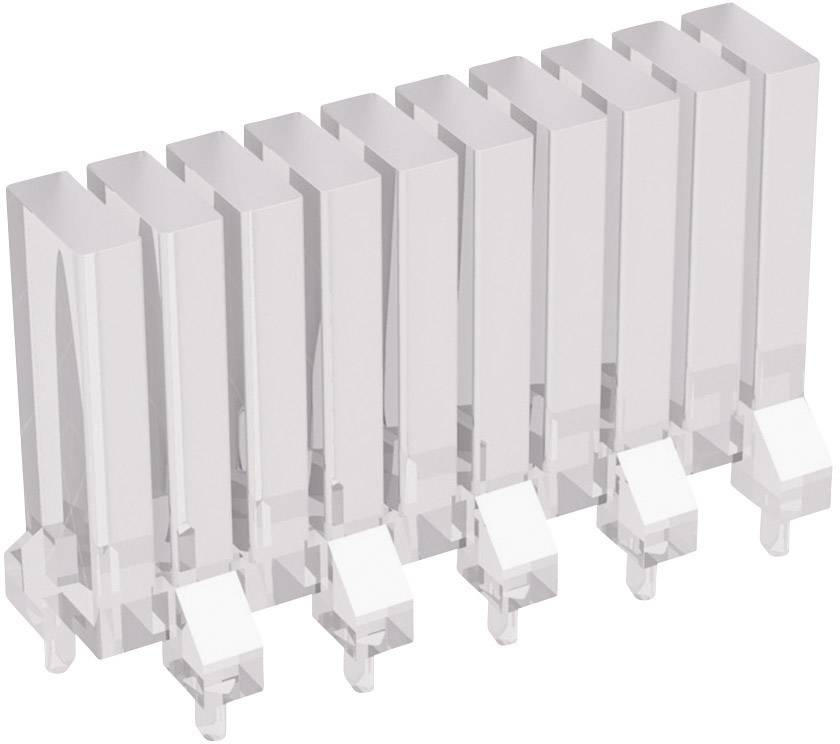

Illustrazione di un connettore trasparente con più pin paralleli disposti in una fila, adatto per applicazioni elettroniche.

Immagine simile

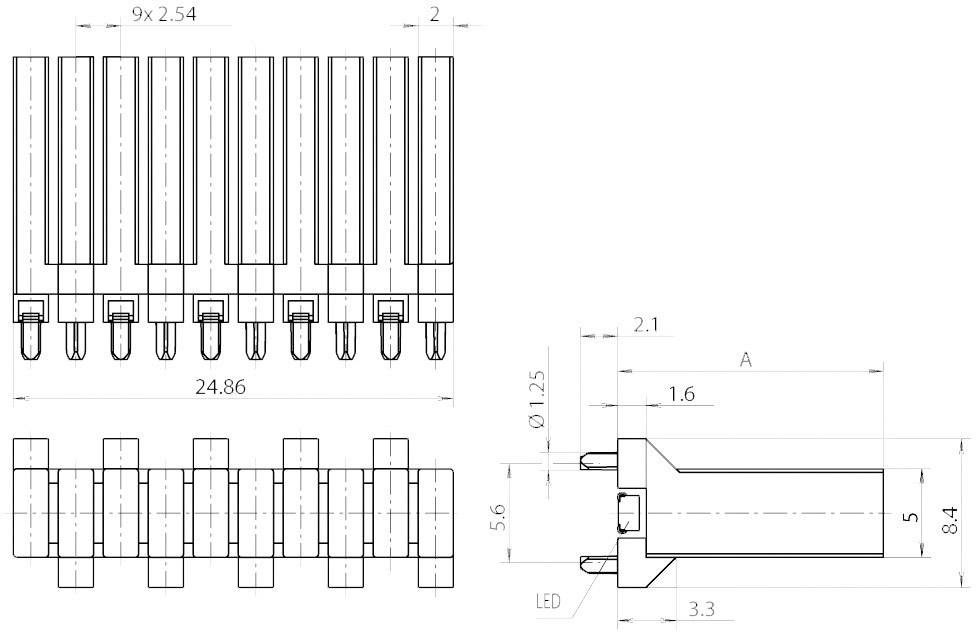

Disegno tecnico di un connettore con dimensioni: larghezza 24,86 mm, 9 pin con passo di 2,54 mm, viste laterali e superiori.

1/2

Immagine simile

Tipo prodotto

Tubo luminoso

Metodo di montaggio

Montaggio su scheda

Accoppiamento a pressione

Larghezza

17.1 mm

Altezza

8.4 mm

Lunghezza

24.86 mm

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

70 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Quantità minima ordinabile: 3

Totale (1,22 € / Pezzo)

3,66 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Fibra ottica miniaturizzata, verticale

Superficie radiante 2 x 5 mm

Servizi e promozioni supplementari

Dati tecnici

Materiale: PC trasparente UL94

Tipo: 1274.2010

Tipo prodotto: Tubo luminoso

Metodo di montaggio: Montaggio su scheda
Accoppiamento a pressione

Fabbricante: Mentor

Configurazione: 1 x 10

Modello: Rigido

Forma delle lenti: Quadrata

Colore: Trasparente

Temperatura d'esercizio (min.): -40 °C

Temperatura di esercizio (max.): +85 °C

Ø lenti: 2 mm

Larghezza: 17.1 mm

Altezza: 8.4 mm

Lunghezza: 24.86 mm

Dim.: (L x L x A) 24.86 x 17.1 x 8.4 mm

Compatibile RoHS: Sì

Modello: 1 fila/10 ingressi

Display: 2 x 5 mm

Tipo: 1274.2010

Intervallo di temperatura: -40 - +85 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 556585 Mentor 1274.2010 Tubo luminoso Rigido Montaggio su scheda, Accoppiamento a pressione

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 556585 Mentor 1274.2010 Tubo luminoso Rigido Montaggio su scheda, Accoppiamento a pressione

Descrizione

Questo sistema a fibra ottica verticale con spaziatura da 2,54 mm fornisce luce tramite LED da 2 x 5 mm alla piastra frontale. La fibra ottica è tenuta su perni di fissaggio nel circuito stampato. L'utilizzo della fibra ottica avviene in combinazione con SMD MiniTOPLEDs. Il sistema può essere utilizzato ad esempio come un display grafico a barre.
