Name: Mentor 1296.2054 Tubo luminoso Rigido Montaggio su scheda, Accoppiamento a pressione
Brand: Mentor
SKU: 556594
Availability: InStock

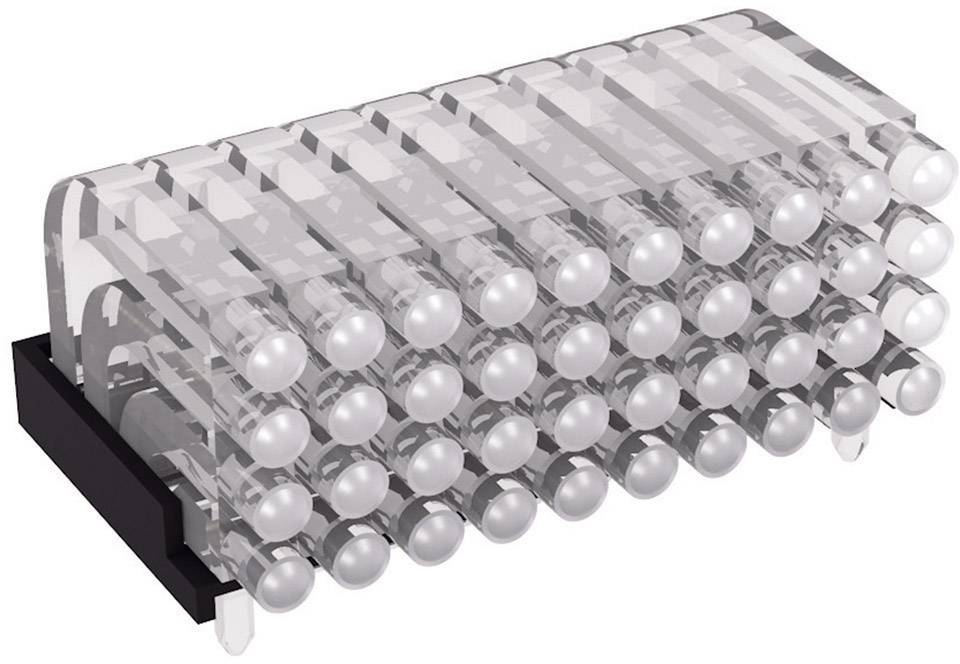

Un modulo LED rettangolare con più diodi a incasso in un involucro trasparente, montato su una base nera.

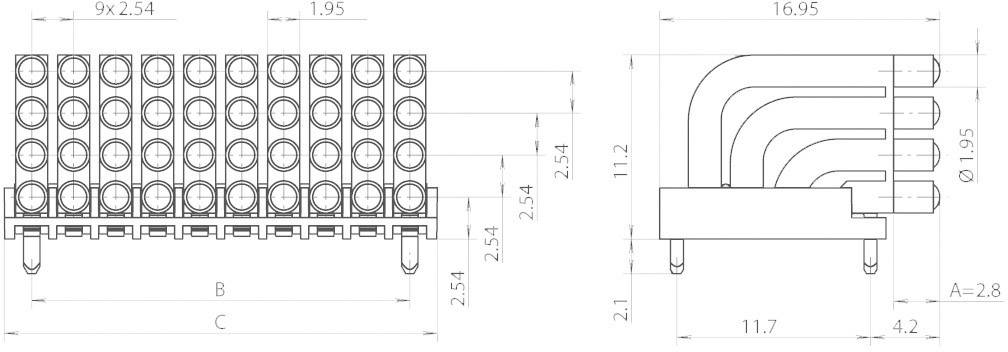

Design del connettore con misure: passo 9x2,54 mm, lunghezza totale 19,5 mm, altezza 16,95 mm; pin saldabili sotto, cavi bombati e liberi sopra.

1/2

Immagine simile

Tipo prodotto

Tubo luminoso

Metodo di montaggio

Montaggio su scheda

Accoppiamento a pressione

Larghezza

13.32 mm

Altezza

13.3 mm

Lunghezza

16.95 mm

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 4 Nov

48 Pezzo(i) (Solo fino ad esaurimento scorte)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (1,79 € / Pezzo)

1,79 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Tubo luminoso

Ø superficie radiante 2 mm

Servizi e promozioni supplementari

Dati tecnici

Materiale: (fibra ottica) PC trasparente UL 94 (diaframma) PC nero UL94

Tipo: 1296.2054

Tipo prodotto: Tubo luminoso

Metodo di montaggio: Montaggio su scheda
Accoppiamento a pressione

Fabbricante: Mentor

Configurazione: 4 x 5

Modello: Rigido

Forma delle lenti: Arcuata

Colore: Trasparente

Temperatura d'esercizio (min.): -40 °C

Temperatura di esercizio (max.): +85 °C

Ø lenti: 1.95 mm

Larghezza: 13.32 mm

Altezza: 13.3 mm

Lunghezza: 16.95 mm

Dim.: (L x L x A) 16.95 x 13.32 x 13.3 mm

Compatibile RoHS: Sì

Modello: 4 file/20 ingressi

Display: Ø 2 mm

Tipo: 1296.2054

Intervallo di temperatura: -40 - +85 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 556594 Mentor 1296.2054 Tubo luminoso Rigido Montaggio su scheda, Accoppiamento a pressione

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 556594 Mentor 1296.2054 Tubo luminoso Rigido Montaggio su scheda, Accoppiamento a pressione

Descrizione

Il modulo in fibra ottica è inteso per l'utilizzo dei CHIPLEDs della serie 0603 o inferiori ed è progettato con una spaziatura di 2,54 mm. Il sistema è dotato di un diaframma per impedire l'irradiazione, in modo che sia possibile mischiare i colori. L'elemento in fibra ottica sovrapposto doppio è fissato con perni nel circuito stampato.
