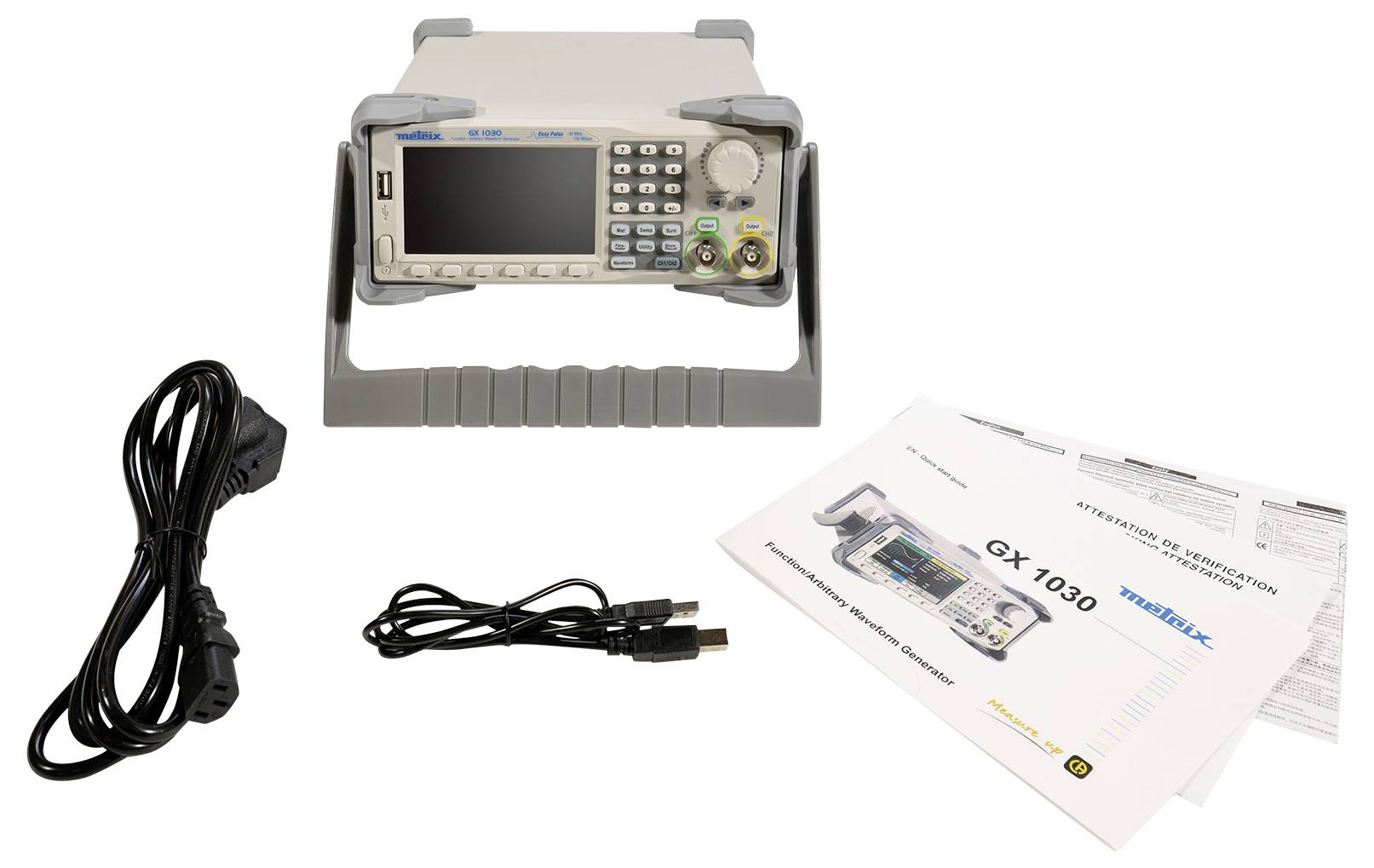

Un dispositivo di misurazione con display e comandi su un supporto, accanto a un cavo di alimentazione, un cavo USB e manuali di istruzioni.

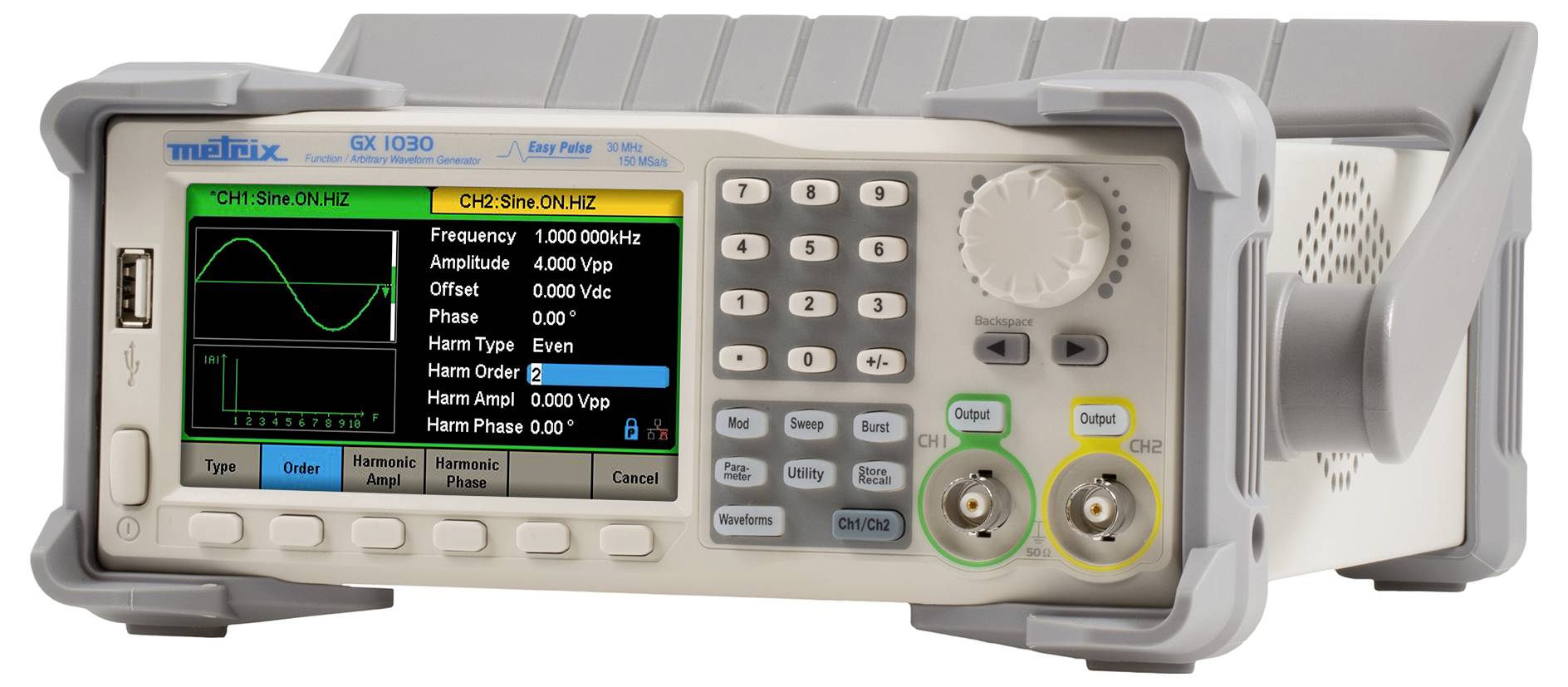

Un oscilloscopio digitale mostra un'onda sinusoidale sul display. I pulsanti di controllo e i connettori sono posizionati sul pannello frontale.

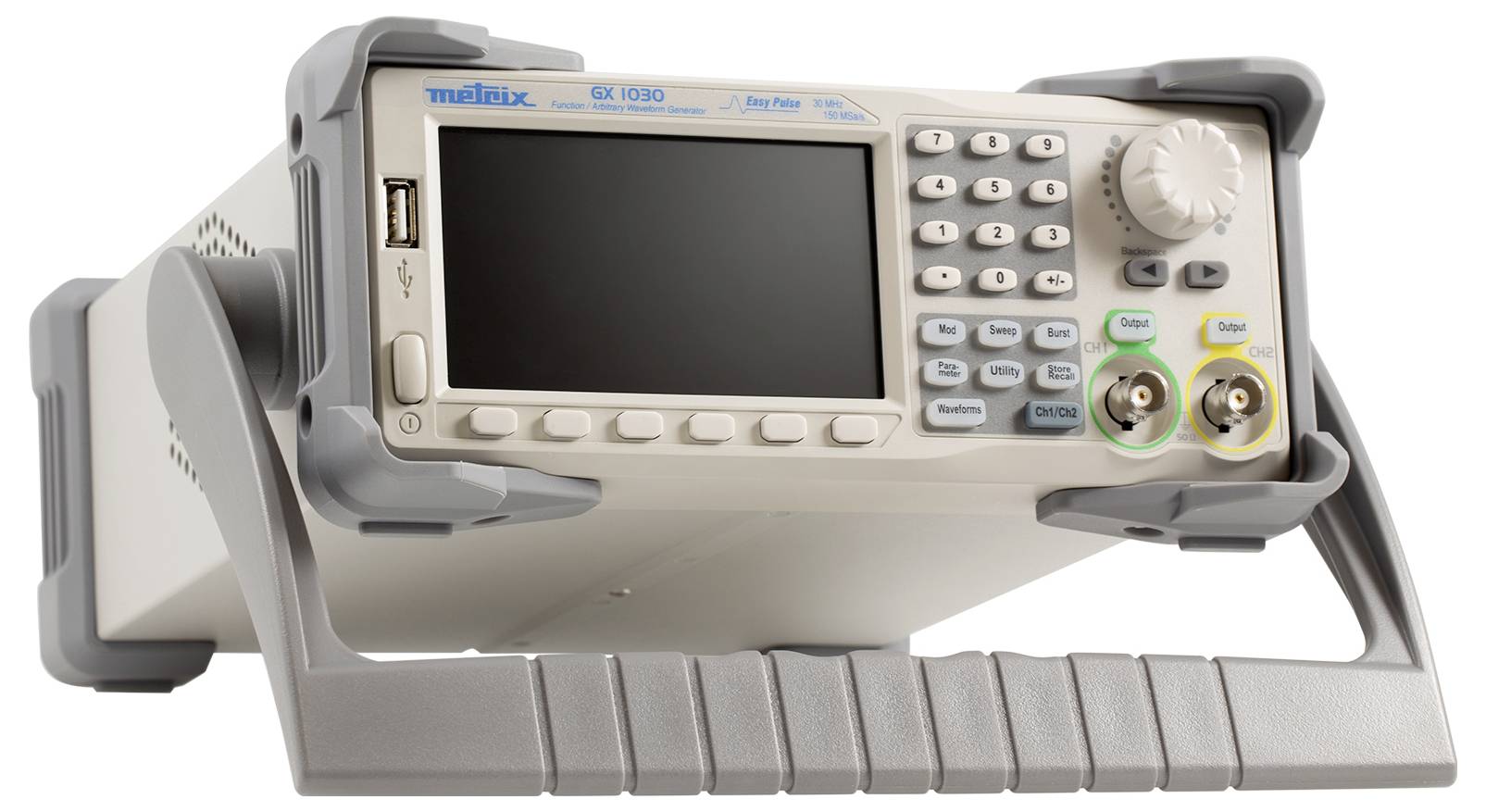

Un dispositivo di misurazione elettronico con schermo, tasti e due connessioni, probabilmente un generatore di segnali o di funzioni.

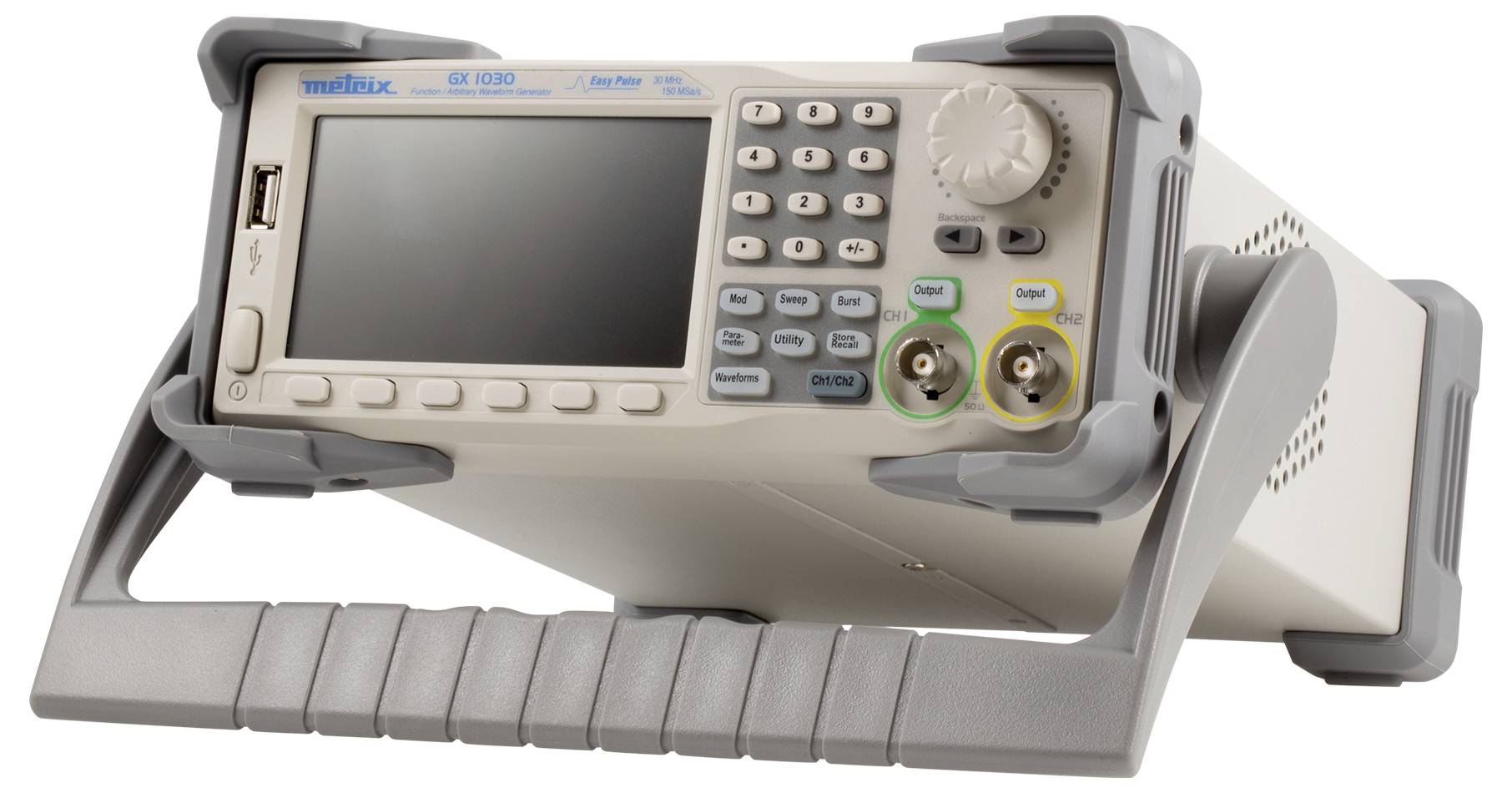

Un oscilloscopio con schermo e pannello di controllo, montato su un supporto regolabile, idoneo per la misurazione di segnali elettrici.

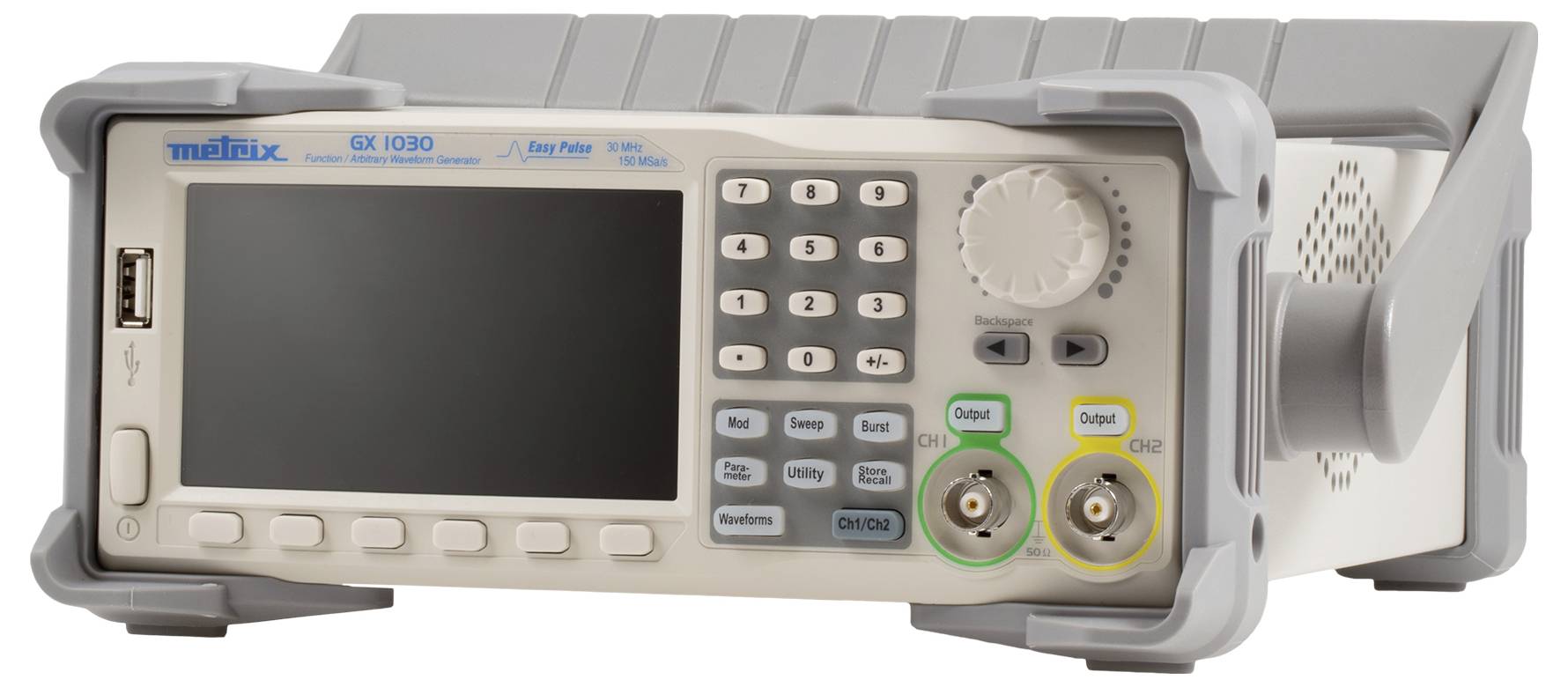

Multimetro con display digitale, diversi tasti, due grandi manopole di regolazione e connettori. Nome del marchio e numero del modello in alto a sinistra.

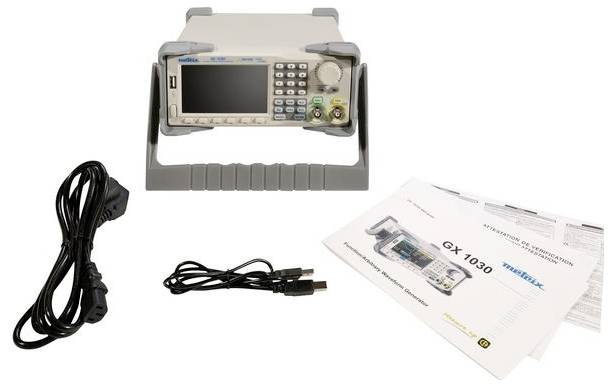

Un dispositivo di misurazione elettronico con accessori, inclusi cavo di alimentazione, cavo USB e manuale di istruzioni, su un tavolo.

1/7

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (905,74 € / Pezzo)

905,74 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Generatore di funzioni arbitrarie GX 1030

Generatore di funzioni arbitrarie multifunzione e potente per la generazione di segnali ad alta fedeltà stabili fino a 30 MHzDotato di ampio schermo a colori TFT da 4,3 pollici ad HohemTecnologia DDS su 2 uscite (accoppiamento o raddoppiamento) - combinazione di funzioniFrequenza di campionamento di 150 MS/s con una risoluzione di frequenza di 14 bitModulazione AM o FM analogica e digitale, FSK&ASK, PSK e PWM e pratiche funzioni DI SWEEP e BURSTContatore di frequenza integrato da 100 MHz a 200 MHzTecnologia EasyPulse e TrueArb: Generazione di impulsi a basso jitter e per eliminare distorsioni di segnale/jitterProgrammabile tramite connessione USB o Ethernet, controllo tramite software PC e memorizzazione su chiavetta USB

Dati tecnici

Tasti di comando sul lato anteriore: 23 tasti funzione diretta, 1 interruttore rotanteImpostazione dei parametri del segnale: Continua con encoder o Tastiera numericaUscite BNC sul lato anteriore: Uscite generatore 1 e 2 - impostazioni indipendenti (forma d'onda, f, fase, ampiezza,...), accoppiato, doppio o combinatoIngressi e uscite BNC sul retro: Trigger esterno 3 ingressi/uscite, contatore di frequenza e orologio 10 MHz - sincronizzazioneGenerazione del segnaleForme d'onda: Sinusoidale, rettangolare, triangolare, rampa, impulso, Rumore, segnale orbitale (196 forme d'onda preinstallate)Risoluzione/campionamento: 14 bit / 150 MS/s.Memoria: Profondità di memoria 16 kPkt - memorizzazione di segnali preinstallati o specifici su chiavetta USBElaborazione del segnale SX-Gene: Acquisizione, trasmissione e modifica di un segnale rilevato da un oscilloscopio (OX5000, OX6000, OX7000, OX9000, Scopein@Box)Elaborazione grafica o matematica con il software SX-Gene modifica di un segnale rilevato e/o combinazione di segnali standard del generatoreFrequenze di segnaleIntervallo di frequenza: Sinusoidale da 0,001 MHz a 30,000 MHz, triangolo 500 kHz, rumore e rettangolo 30 MHz, impulso 12,5 MHz, segnale orbitale 6 MHzRisoluzione/precisione: Display a 7 cifre - risoluzione di 1 MHz - precisione verticale ≤ (1% + 1 mVss) a 10 kHzDeriva a lungo termine: ±100 ppm/annoCoefficiente di temperatura: Fino a 5 ppm/°C.AmpiezzaLivello di tensione: Uscita 50 Ω = 2 mVss ~ 10 VSS fino a 10 MHz / 2 mVss ~ 5 VSS ≥10 MHz | uscita HiZ = 4 mVss ~ 20 VSS fino a 10 MHz / 4 mVss ~ 10 VSS ≥ 10 MHzPrecisione di livello (flatness): Display a 7 cifre - risoluzione di 1 MHz - precisione verticale fino a = (1% + 1 mVss) a 10 kHzOffset VDC: ±100 ppm/annoImpedenza/protezione: Fino a 5 ppm/°CCaratteristiche del segnaleSegnale sinusoidale: tipo. Grado di distorsione fino a 0,075% per f fino a 20 kHz e armoniche fino a - 50 dBcSegnale triangolare (max. Frequenza 2 MHz): Errore di linearità max. Fino all'1%Rettangolo e impulso: tipo. Tempo di salita fino a 16,8 ns - rapporto di lavoro 10-90% (DC fino a f fino a 20 MHz) - impulso min. Risoluzione 32,6 ns 1 nsModulazione AMSupporto: Sinusoidale, rettangolare, triangolare, orbitaleSegnali modulati: Sinusoidale, rettangolare, rampa, rumore, arbitrarie (1 MHz - 20 kHz)Profondità: Da 0% a 120%Modulazione FMSupporto: Sinusoidale, rettangolare, triangolare, orbitaleSegnali modulati: Sinusoidale, rettangolare, rampa, triangolare, rumore, Arbitrarie (1 MHz - 20 kHz)Variazione di frequenza: Da 0 a 15 MHzModulazione FSKSupporto: Sinusoidale, rettangolare, triangolare, orbitaleSegnali modulati: Rapporto di lavoro del 50% (da 1 MHz a 50 kHz)Modulazione ASK column4Supporto: Sinusoidale, rettangolare, triangolare, orbitaleSegnali modulati: Rapporto di lavoro del 50% (da 1 MHz a 50 kHzModulazione PMSupporto: Sinusoidale, rettangolare, triangolare, orbitaleSegnali modulati: Sinusoidale, rettangolare, rampa, triangolare, rumore, Arbitrarie (2 MHz - 20 kHz)Sfasamento: Da 0 a 360°Modulazione PWMFrequenza: Da 1 MHz a 1 MHzSegnali modulati: Sinusoidale, rettangolare, triangolare, rumore, arbitrarieRisoluzione: 6,67 nssweepSupporto: Sinusoidale, rettangolare, rampa, triangolare, orbitaleTipo: Lineare / logaritmicoDirezione: Ascendente o discendenteVelocità di sweep: Da 1 ms a 500 sAttivazione: Manuale, esterna, internaBurstSegnali: Sinusoidale, rettangolare, rampa, arbitrarieTipo: Corto (1-100.000 cicli), infinito, gateAvvio/arresto fase: Da 0° a +360°Periodo interno: Da 1 μs a 1000 s ±1%FrequenzimetroIntervallo di misura: Da 100 MHz a 200 MHzParametri: Frequenza, profondità, periodo, rapporto di lavoro, impulso

Forma segnale d'uscita: Scale, trapezio, impulso, rampa, sinusoidale, …

Tipo prodotto: Generatore di funzioni

Range frequenza: 0.01 MHz - 30 MHz

Segnale in uscita: Arbitrario
Triangolare
Curva di Lorenz
Puls
Rampa
Rumore
Quadra
Segnale
Sinuosidale

Display: LCD

: di fabbrica senza certificato

Dim.: (L x A) 260 mm x 107 mm

Peso: 4350 g

Frequenza (Max.): 30 MHz

Frequenza min.: 0.01 MHz

Caratteristiche: con contatore di frequenza
modulazione

Categoria di misura: CAT II

Larghezza: 260 mm

Altezza: 107 mm

Interfacce: USB
LAN

Alimentatori VDE: 230 V/AC
Alimentazione a rete

Tipo: GX 1030

Documenti & Download

Scheda tecnica

Scheda tecnica 2749774 Metrix GX 1030 Generatore di funzioni 0.01 MHz - 30 MHz Arbitrario, Triangolare, Curva di Lorenz, Puls, Rampa, Rumore, Q

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2749774 Metrix GX 1030 Generatore di funzioni 0.01 MHz - 30 MHz Arbitrario, Triangolare, Curva di Lorenz, Puls, Rampa, Rumore, Q

Condizioni di garanzia

Condizioni di garanzia 2749774 Metrix GX 1030 Generatore di funzioni 0.01 MHz - 30 MHz Arbitrario, Triangolare, Curva di Lorenz, Puls, Rampa, Rumore, Q

Descrizione

GX1030 è un generatore di funzioni arbitrarie da 0,01 MHz a 30 MHz per segnali precisi e molteplici, semplici e complessi di tutti i tipi: Sinusoidale, rettangolare, triangolare, rampa, impulso, Rumore, segnale orbitale (196 forme d'onda preinstallate) che genera con una precisione e una stabilità di frequenza molto più elevate rispetto ai generatori tradizionali. Inoltre, GX1030 offre all'utente modulazioni interne ed esterne e sweep lineari e logaritmiche. Con la funzione BURST, che consente un'analisi ancora più precisa e il riconoscimento di eventi molto brevi, è possibile impostare il numero desiderato di cicli di segnale per periodo di tempo. Un frequenzimetro integrato a sua volta copre la gamma di frequenza da 100 MHz a 200 MHz. La funzione armonica genera 16 ordini pari o dispari con ampiezza e fase. Il GX1030, progettato ergonomicamente, è dotato di un display LCD di grande formato (960 x 540 mm) che offre un'eccellente leggibilità su uno schermo a colori TFT da 4,3 pollici ad alto contrasto Hohem. Come download sono disponibili due software per PC per la generazione di segnali arbitrari e la programmazione del generatore: SX-GENE e EasywaveX.

Testo tradotto automaticamente

Versione

Uscite BNC sul lato anteriore: Uscite generatore 1 e 2Impostazioni indipendenti (forma d'onda, f, fase, ampiezza…), accoppiate, raddoppia o combinataIngressi e uscite BNC sul retro: 3 ingressi/uscite trigger esterno, contatore di frequenza e sorgente di clock 10 MHz - sincronizzazioneContatore di frequenza: Da 100 MHz a 200 MHzFunzione armonica: Display grafico, 16 ordini pari o dispari con ampiezza e faseMemoria: Salvataggio di segnali preimpostati o specifici o configurazioni complete del dispositivo su una chiavetta USBInterfaccia di comunicazione: Dispositivo USB, host USB, LANIntervallo di frequenza da 0,001 MHz a 30 MHz segnali classici e arbitrariTecnologia DDS su 2 uscite (accoppiamento o raddoppiamento) - combinazione di funzioniVelocità di campionamento di 150 MS/s con una risoluzione di frequenza di 14 bitModulazione AM o FM analogica e digitale, FSK&ASK, PSK e PWMPratiche funzioni DI SWEEP e BURSTContatore di frequenza da 100 MHz a 200 MHzTecnologia EasyPulse per la generazione di impulsi con basso jitter di impulsiTecnologia TrueArb per eliminare il jitter e le distorsioni del segnaleProgrammabile tramite una connessione USB o Ethernet e memorizzazione su chiavetta USBFunzione di armoniche: Visualizzazione grafica: 16 ordini, pari o dispari, con ampiezza e faseCombinazione dei canali: Visualizzazione della disposizione: 2 canali interni CH1-CH2- CH1+CH2Memoria: Salvataggio di segnali preimpostati o specifici o configurazioni complete del dispositivo su una chiavetta USBInterfacce di comunicazione: Dispositivo USB, host USB, LANSoftware: Il software SX GENE può essere scaricato dal nostro sito di supporto insieme ai driver LV e LW

Contenuto della fornitura

1 cavo di collegamento di rete 2P+E
1 cavo USB
1 guida rapida in cinque lingue

Descrizione

Versione

Uscite BNC sul lato anteriore: Uscite generatore 1 e 2Impostazioni indipendenti (forma d'onda, f, fase, ampiezza…), accoppiate, raddoppia o combinataIngressi e uscite BNC sul retro: 3 ingressi/uscite trigger esterno, contatore di frequenza e sorgente di clock 10 MHz - sincronizzazioneContatore di frequenza: Da 100 MHz a 200 MHzFunzione armonica: Display grafico, 16 ordini pari o dispari con ampiezza e faseMemoria: Salvataggio di segnali preimpostati o specifici o configurazioni complete del dispositivo su una chiavetta USBInterfaccia di comunicazione: Dispositivo USB, host USB, LANIntervallo di frequenza da 0,001 MHz a 30 MHz segnali classici e arbitrariTecnologia DDS su 2 uscite (accoppiamento o raddoppiamento) - combinazione di funzioniVelocità di campionamento di 150 MS/s con una risoluzione di frequenza di 14 bitModulazione AM o FM analogica e digitale, FSK&ASK, PSK e PWMPratiche funzioni DI SWEEP e BURSTContatore di frequenza da 100 MHz a 200 MHzTecnologia EasyPulse per la generazione di impulsi con basso jitter di impulsiTecnologia TrueArb per eliminare il jitter e le distorsioni del segnaleProgrammabile tramite una connessione USB o Ethernet e memorizzazione su chiavetta USBFunzione di armoniche: Visualizzazione grafica: 16 ordini, pari o dispari, con ampiezza e faseCombinazione dei canali: Visualizzazione della disposizione: 2 canali interni CH1-CH2- CH1+CH2Memoria: Salvataggio di segnali preimpostati o specifici o configurazioni complete del dispositivo su una chiavetta USBInterfacce di comunicazione: Dispositivo USB, host USB, LANSoftware: Il software SX GENE può essere scaricato dal nostro sito di supporto insieme ai driver LV e LW
