Acquista Metz Connect PT-F-C12 230 V AC 11050270 Convertitore di segnale 1 pz. da Conrad

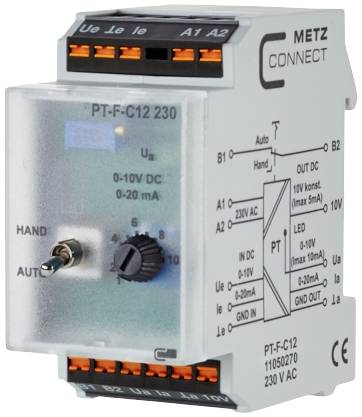

Dispositivo elettronico di controllo con manopola di regolazione, display LED e morsetti per configurazione e controllo elettrico.

Tipo prodotto

Convertitore di segnale

Ingresso max.

20 mA

Segnale ingresso max.

10 V

Tipo

PT-F-C12 230 V AC

Dim.

(L x L x A) 60 x 35 x 69.30 mm

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

1 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (52,45 € / Pezzo)

52,45 €

IVA escl.

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo: PT-F-C12 230 V AC

Tipo prodotto: Convertitore di segnale

Ingresso max.: 20 mA

Segnale ingresso max.: 10 V

Dim.: (L x L x A) 60 x 35 x 69.30 mm

Segnale in uscita: 0 - 10 V/DC

Segnale in uscita: 0 - 20 mA

Tensione d'esercizio: 230, 230 V/AC, V/DC (max)

Voltaggio Max.: 230 V/AC
230 V/DC

Carico: 500 Ω

Segnale ingresso (Tensione): 0 - 10 V/DC

Segnale ingresso: 0 - 20 mA

Contenuto: 1 pz.

Larghezza: 35 mm

Altezza: 69.30 mm

Lunghezza: 60 mm

Assorbimento di corrente: CA: 200 mA; CC: 110 mA

Max. Temperatura ambiente: +70 °C

Min. Temperatura ambiente: -20 °C

Tensione di alimentazione (num.): 230 V/AC
230 V/DC

Sezione rigida (max.): 2.5 mm²

Sezione rigida (min.): 0.2 mm²

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3164625 Metz Connect PT-F-C12 230 V AC 11050270 Convertitore di segnale 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3164625 Metz Connect PT-F-C12 230 V AC 11050270 Convertitore di segnale 1 pz.

Descrizione

Il bruciatore di potenziale / convertitore di segnale viene utilizzato per la separazione di segnali analogici nell'intervallo da 0 a 10 V DC e da 0 a 20 mA DC o per la conversione di segnali da 0 a 10 V DC a 0 fino a 20 mA DC o da 0 a 20 mA DC a 0 fino a 10 V. CC. L'ingresso, o I segnali di uscita e la tensione di alimentazione sono separati a potenziale l'uno dall'altro. Sul dispositivo può essere collegato un segnale d'ingresso da 0 a 10 V o da 0 a 20 mA. Funzione di separazione del potenziale: Con PT-C12 230, il segnale di ingresso da 0 a 10 V viene regolato in modo proporzionale sul segnale di uscita da 0 a 10 V. Il PTI-C12 230 bilancia il segnale d'ingresso da 0 a 20 mA in modo proporzionale al segnale d'uscita da 0 a 20 mA. Funzione di conversione del segnale con separazione di potenziale: Con una conversione del segnale da 0 a 10 V a 0 fino a 20 mA o da 0 a 20 mA a 0 fino a 10 V, il segnale di uscita convertito può essere regolato mediante un trimmer integrato. Inoltre, è integrato un livello di emergenza manuale con interruttore MANUALE-AUTOMATICO con contatto di feedback. Tramite il potenziometro sul lato frontale, in posizione interruttore è possibile impostare MANUALMENTE il segnale di uscita da 0 a 10 V o da 0 a 20 mA. Sul morsetto 10 V è disponibile una tensione di uscita costante di max. 10 V CC, 5 mA. Il LED integrato serve per la visualizzazione della luminosità a seconda dell'altezza del segnale di uscita UA. Collegamento con morsetti a molla (Push-in).
