MODULO BLUETOOTH CC2541 FORM X_BEE (MONTATO)
Codice produttore
Articolo n°:
9 Pezzo(i)
Vendita e spedizione:
spedizione gratuita a partire da 122,95 € valore dell'ordine con questo fornitore
Numero
Totale
12,30 €
IVA escl.
6,14 €
Solo 9 Pezzo(i) disponibili
Dati tecnici
- Tipo
7100-FT1338M
Descrizione

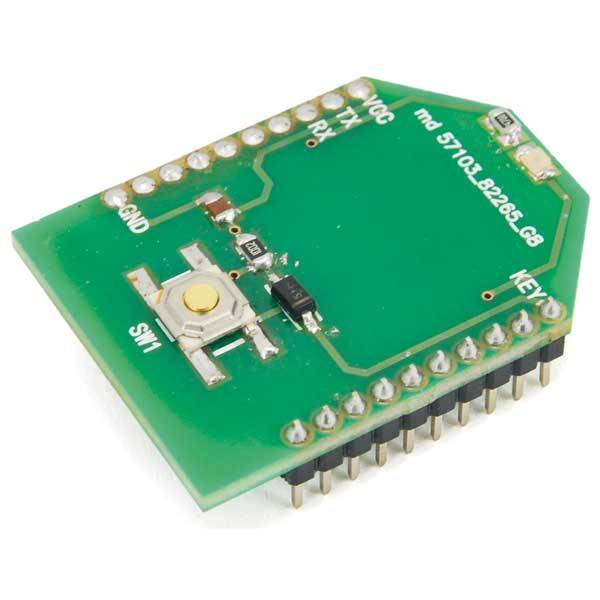

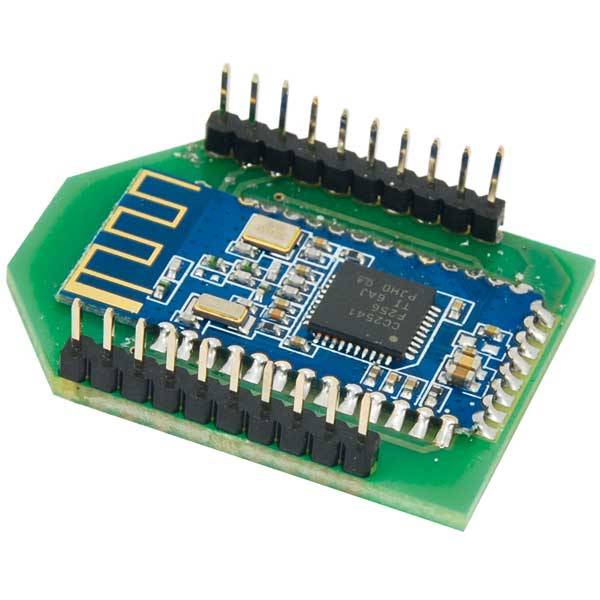

Breakout board compatibile con il formato XBee e dotata del modulo Bluetooth 4.0 (Low Energy) della Texas Instruments CC2541. È particolarmente indicata per essere utilizzata con lo “Shield Base per Bluetooth” (non compreso – vedere prodotti correlati) appositamente progettato per accogliere tre diversi tipi di moduli Bluetooth (HC-05, BLECC2541, BLE40). Dimensioni breakout board con modulo bluetooth (mm): 33x25x10. N.B. lo “Shield Base per Bluetooth” non è compreso.
Specifiche tecniche

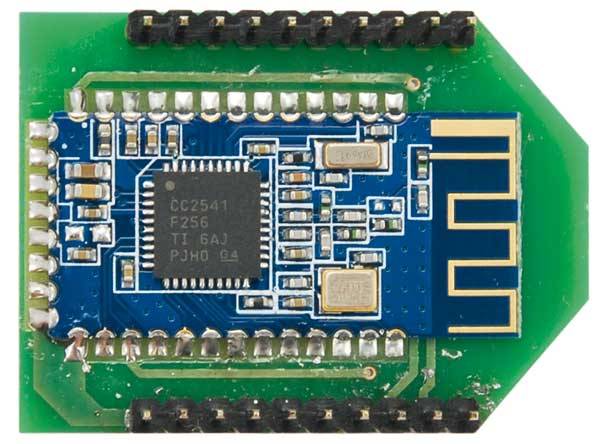

del modulo Bluetooth CC2541 Modulo Bluetooth 4.0 (Low Energy) conforme ISM 2.4 GHz, modalità di funzionamento master/slave con trasmissione dati trasparente, basato sul chip della Texas Instruments CC2541 con 256K di memoria Flash e 8K RAM. Può essere controllato attraverso semplici comandi AT (tramite UART) o programmato con applicazioni personalizzate. Ideale per essere utilizzato in progetti dove necessita una connessione bluetooth, come ad esempio tra microcontrollore e PC. Alimentazione compresa tra 2 V e 3,6 Vdc.Dimensioni (mm): 27x13x1,6, peso: 5 grammi. N.B. montaggio SMT. Modulo Bluetooth 4.0 conforme ISM 2.4 GHz (HM-10)
Utilizza il chip della Texas Instruments CC2541 SoC con 256K di memoria Flash e 8K RAM
Supporta la modalità master e slave
Guadagno standard RX: 19,6 mA
TX -6 dBm: 24 mA
Frequenza: 2402 - 2483.5 MHz in passi da 20 kHz
Modulazione e Data Rate: 1 Mbps, GFSK
Numero di canali: 40
Potenza di uscita: -23 to 4 dBm
Sensibilità in ricezione: -93dBm/-87dBm
Stack: ATT, GATT, SMP, L2CAP, GAP
Portata: oltre 70 metri
ADC a 10-bit
Interfaccia seriale: UART / SPI
Wake-up interrupt, Watchdog Timer
AES Security Coprocessor
Alimentazione: compresa tra 2 V e 3,6 V
VDD ripple: 100 mV max
Consumo di corrente (a 25°C con VDD = 3 V): Power Mode 3 (External Interrupts): 0,4 uA Power Mode 2 (SleepTimerOn): 0,9 uA Power Mode 1 (3-µs Wake-Up): 235 uA RX Standard Gain: 19,6 mA TX -6 dBm: 24 mA TX 0 dBm: -
Temperatura di funzionamento: da -40°C a +85°C
Dimensioni (mm): 27x13x1,6
Comandi AT
