Acquista Modulo con uscita analogica 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 pz. da Conrad

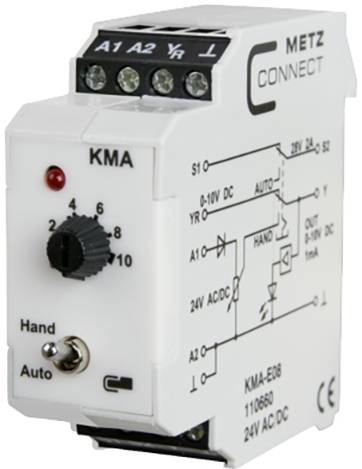

Un modulo elettronico bianco di METZ CONNECT con manopola di regolazione, interruttore per modalità manuale/automatica e morsetti di connessione.

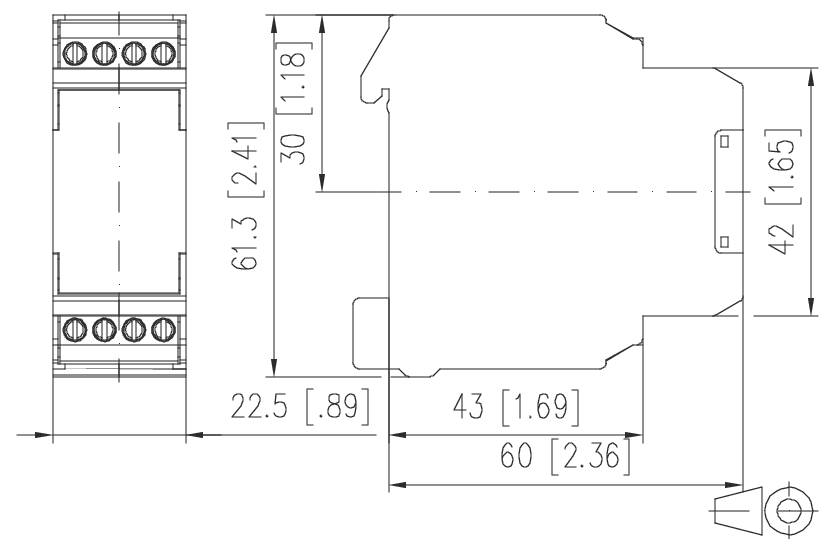

Disegno tecnico in vista dimensionale di un dispositivo elettrico, che mostra viste frontali e laterali con misurazioni in millimetri e pollici.

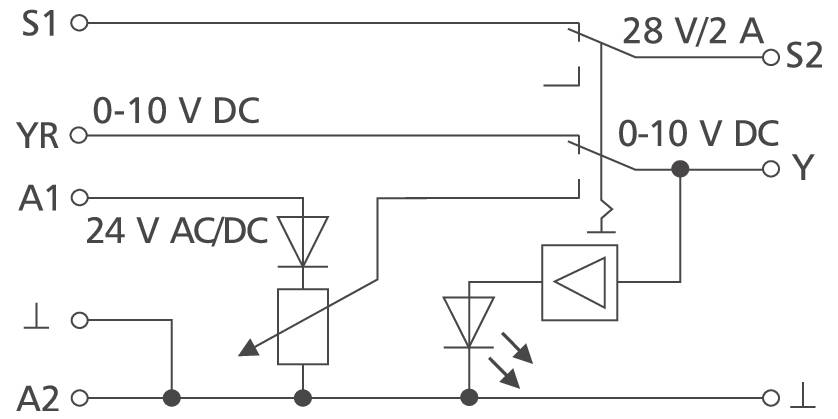

Diagramma di collegamento per un sensore/relè con morsetti S1, S2, YR, Y, A1 e A2, mostrando i collegamenti a 28 V/2 A e 0-10 V CC.

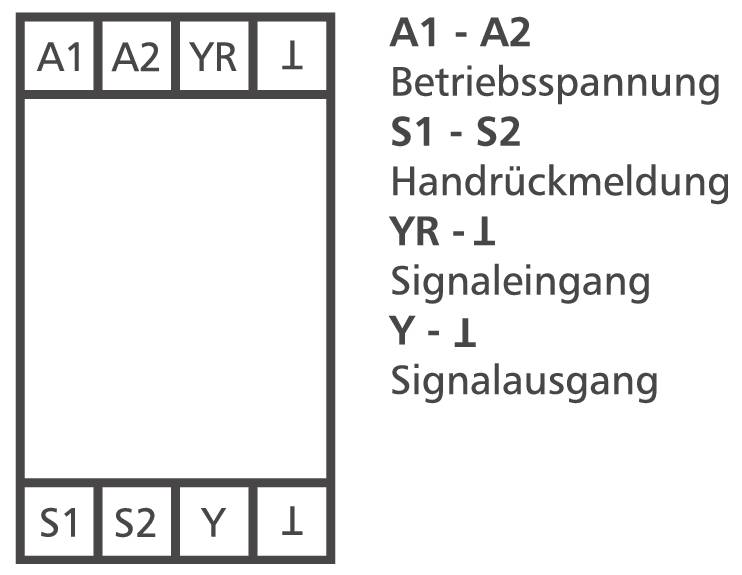

Schema elettrico di un relè con morsetti A1, A2, YR, I, S1, S2, Y e I; a destra sono spiegate le funzioni dei connettori di esercizio e di segnale.

1/4

Tipo prodotto

Modulo con uscita analogica

Funzioni

Modo AUTO

Voltaggio Max.

24 V/AC

24 V/DC

Tensione di commutazione max

24 V DC/AC

Tipo

110660

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

23 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (24,58 € / Pezzo)

26,22 €

-6 %

24,58 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Trasduttore valore analogico KMA-E08

Highlights & Dettagli

Tecnica di interfacciaModulo di interfacciaValorizzatore dell'analogicoTrasduttore valore richiestoImpostazione delle dimensioniPosizioni delle valvoleRegolare le alette di miscelazioneFunzionamento manualeModulo d'accoppiamento;BTR Netcom

Dati tecnici

Gruppo di prodotti: Automazione degli edifici
Tipo di prodotto: Moduli di interfaccia
Colore: Multicolore
Classe di protezione (codice IP): IP40
Temperatura di esercizio min: -10 °C
Temperatura di esercizio max: 50 °C
Altezza: 7,1 cm
Larghezza: 6,2 cm
Profondità: 11,7 cm
Peso: 43 g
Altezza imballo: 30 mm
Larghezza imballo: 70 mm
Profondità imballo: 80 mm
Peso imballo: 0,046 kg
Peso lordo: 0,046

Tipo prodotto: Modulo con uscita analogica

Tipo: 110660

Funzioni: Modo AUTO

Caratteristiche: con interruttore

Tensione di esercizio: 24 V/AC
24 V/DC

Voltaggio Max.: 24 V/AC
24 V/DC

Tensione d'esercizio: 24, 24 V/AC, V/DC (max)

Tensione di commutazione max: 24 V DC/AC

Collegamento: Morsetto a vite

: IP40

Min. temperatura: -10 °C

Temperatura max.: +50 °C

Larghezza: 22.50 mm

Altezza: 61.30 mm

Profondità: 60 mm

Dim.: (L x A x P) 22.50 x 61.30 x 60 mm

Contenuto: 1 pz.

Peso: 70 g

Colore: Grigio

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2860520 Modulo con uscita analogica 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2860520 Modulo con uscita analogica 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 pz.

Informazioni

Informazioni 2860520 Modulo con uscita analogica 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 pz.

Descrizione

Il trasmettitore analogico funge da trasmettitore di dimensioni dell'attuatore per la regolazione manuale delle dimensioni, ad es.. Valvole di miscelazione, posizioni delle valvole, valori di temperatura, ecc. Il modulo può essere controllato da due modalità di funzionamento, commutabili tramite interruttore integrato a due livelli (MANUALE, AUTOMATICO). Tramite i morsetti di contatto di controllo esterni S1 e S2 viene segnalata la posizione dell'interruttore. Posizione dell'interruttore MANUALE: La dimensione dell'attuatore può essere regolata tramite potenziometro frontale. Il segnale di uscita 0... 10 V è disponibile sul morsetto Y. Posizione dell'interruttore AUTO: La dimensione dell'attuatore viene commutata all'uscita della dimensione dell'attuatore Y tramite il morsetto YR., trasduttore valore richiesto, livello di comando manuale con feedback, luminosità LED proporzionale alla dimensione dell'attuatore.
