Acquista Modulo con uscita analogica 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 pz. da Conrad

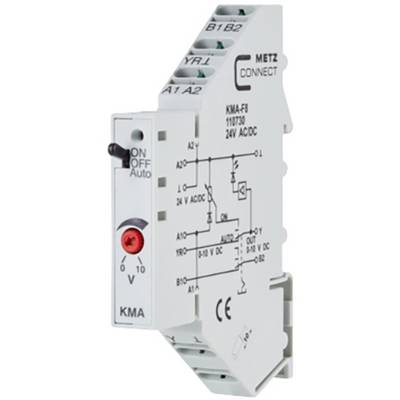

'Modulo elettronico di METZ CONNECT, modello KMA-FB, 24V AC/DC. Sono visibili diversi connettori elettrici e un interruttore.'

Modulo elettrico DIN-rail bianco etichettato KMA con terminali B1 B2, YR L e A1 A2; interruttore anteriore contrassegnato OFF e Auto, e una manopola di regolazione rossa con scala da 0 a 10.

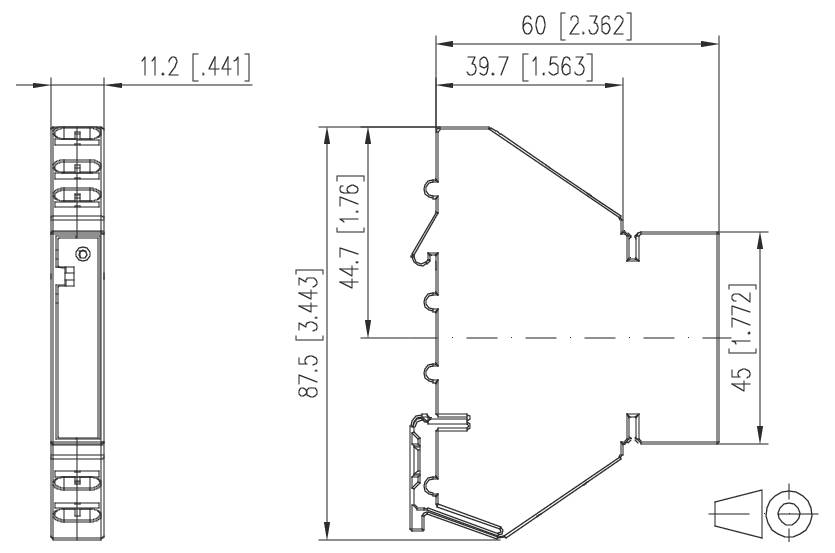

Disegno tecnico quotato di un piccolo modulo elettronico che mostra le viste laterale e frontale con misure in millimetri e pollici.

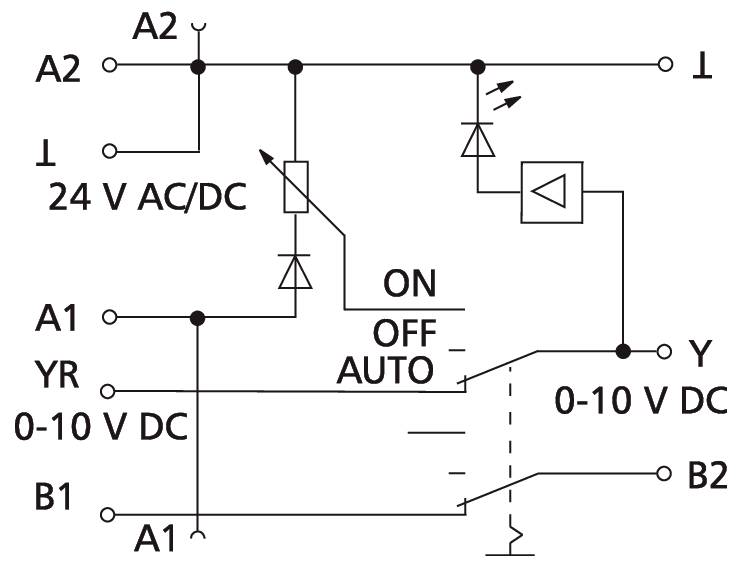

Schema di collegamento per un modulo di controllo 24 V CA/CC con alimentazione A1/A2, uscita Y 0-10 V CC, terminali B1/B2 e selettore ON/OFF/AUTO.

Modulo con uscita analogica 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 pz.-4

1/5

Tipo prodotto

Modulo con uscita analogica

Voltaggio Max.

24 V/AC

24 V/DC

Tipo

110730

Tensione di esercizio

24 V/AC

24 V/DC

Tensione d'esercizio

24, 24 V/AC, V/DC (max)

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

7 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (20,48 € / Pezzo)

22,12 €

-7 %

20,48 €

IVA escl.

Solo 7 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Trasduttore valore analogico KMA-F8

Highlights & Dettagli

Tecnica di interfacciaModulo di interfacciaValorizzatore dell'analogicoTrasduttore valore richiestoImpostazione delle dimensioniPosizioni delle valvoleRegolare le alette di miscelazioneFunzionamento manualeModulo d'accoppiamento;Relè BTRBTR Netcom

Dati tecnici

Gruppo di prodotti: Automazione degli edifici
Tipo di prodotto: Moduli di interfaccia
Colore: Multicolore
Classe di protezione (codice IP): IP40
Temperatura di esercizio min: -5 °C
Temperatura di esercizio max: 55 °C
Altezza: 7,5 cm
Larghezza: 9 cm
Profondità: 11,7 cm
Peso: 31 g
Altezza imballo: 100 mm
Larghezza imballo: 90 mm
Profondità imballo: 130 mm
Peso imballo: 0,351 kg
Peso lordo: 0,351

Tipo prodotto: Modulo con uscita analogica

Tipo: 110730

Tensione di esercizio: 24 V/AC
24 V/DC

Voltaggio Max.: 24 V/AC
24 V/DC

Tensione d'esercizio: 24, 24 V/AC, V/DC (max)

Collegamento: Morsetti a molla

: IP40

Min. temperatura: -5 °C

Temperatura max.: +55 °C

Larghezza: 11.20 mm

Altezza: 87.50 mm

Profondità: 60 mm

Dim.: (L x L x A) 11.7 cm x 11.20 mm x 87.50 mm

Contenuto: 1 pz.

Peso: 43 g

Colore: Grigio

Lunghezza: 11.7 cm

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2860517 Modulo con uscita analogica 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2860517 Modulo con uscita analogica 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 pz.

Informazioni

Informazioni 2860517 Modulo con uscita analogica 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 pz.

Descrizione

Il trasmettitore analogico viene utilizzato per la regolazione manuale delle dimensioni delle posizioni, ad esempio per valvole miscelatrici, posizioni delle valvole, valori di temperatura, ecc. Il modulo può essere controllato da due modalità di funzionamento, impostate tramite l'interruttore a tre livelli (ON, OFF, AUTO) sul lato anteriore. Tramite i morsetti di contatto di comando esterni B1 e B2 viene segnalata la posizione dell'interruttore. Posizione interruttore ON: La dimensione dell'attuatore può essere impostata con il potenziometro sul lato frontale. Il segnale di uscita da 0 a 10 V è disponibile sul morsetto Y. Posizione dell'interruttore AUTO: La dimensione dell'attuatore viene commutata senza modifiche tramite il morsetto YR all'uscita delle dimensioni dell'attuatore Y. collegamento con morsetti a molla (push-in), trasduttore valore richiesto, livello di comando manuale con feedback, luminosità LED proporzionale alla dimensione dell'attuatore.

Testo tradotto automaticamente
