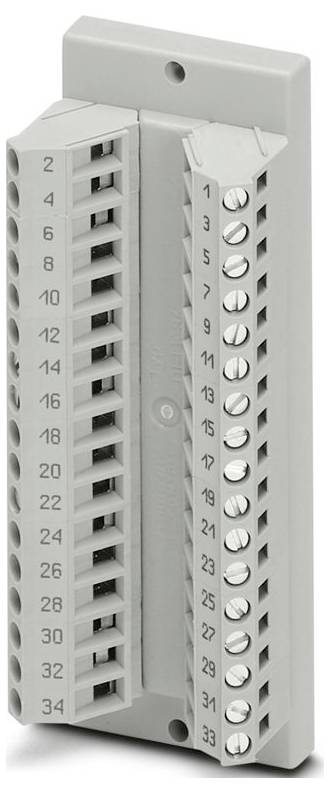

Immagine simile
Modulo di trasferimento Phoenix Contact 2280268 DFLK 34 Contenuto: 5 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo di trasferimento
Tot poli
34
Collegamento
Connettore maschio IDC/FLK
A vite
Tipo di fissaggio
Montaggio su parete posteriore
AWG
24 - 12
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
392,62 €
3
2% = 28,74 €
383,04 €
5
3% = 66,90 €
379,24 €
10
4% = 159,40 €
376,68 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Totale (392,62 € / Pezzo)
392,62 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: VARIOFACE
- Numero poli: 16
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²;0,25 mm² ... 2,5 mm² (tubetto terminale senza guaina in plastica);0,25 mm² ... 2,5 mm² (tubetto terminale con boccola in plastica)
- Sezione del conduttore rigido: 0,2 mm² ... 4 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 39,88 mm
- Altezza: 103,4 mm
- Profondità: 47,24 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -20 °C a ... 50 °C
- Temperatura ambiente (stoccaggio/trasporto): -20 °C... 70 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: EN IEC 60664-1
- Tipo di montaggio: Montaggio parete posteriore
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Lunghezza di spellatura: 8 mm
- Distanze in aria e in dispersione: Distanze in aria e in dispersione
- Posizione di montaggio: qualsiasi
- Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
- Passo: 5 mm
- Collegamento secondo la norma IEC 60603-13
- Modalità di funzionamento: 100 % ed
- Certificato: Conforme UKCA
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Isolamento: Isolamento funzionale
- UKCA: UKCA
- Tensione di isolamento nominale 63 V.
- Tensione a impulso nominale 0,6 kV (1,2 / 50 μs)
- Tipo di protezione (posizione di installazione): ≥ IP54
- Sezione del conduttore flessibile (2 conduttori della stessa sezione trasversale): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (tubetto terminale senza guaina in plastica);0,5 mm² ... 1,5 mm² (Tubetto terminale DOPPIO con boccola in plastica)
- Indicatore di stato presente: No
- Numero di collegamenti: 1
- Proprietà di isolamento: Percorsi in aria e a dispersione: Proprietà di isolamento: Percorsi in aria e a dispersione
- Tipo materiale isolante alloggiamento: Poliammide 6.6 verde
- Cicli di accoppiamento: > 50
- TENSIONE D'ESERCIZIO (CA): ≤ 30 V CA
- TENSIONE D'ESERCIZIO (DC): ≤ 60 V DC
- Corrente (per ramo): ≤ 1 A.
- Corrente (corrente totale): ≤ 34 a (50 °C)
- Porta 1 (livello di controllo): Porta 1 (livello di controllo)
- Via 2 (livello campo): Via 2 (livello campo)
- Sezione del conduttore rigida (2 conduttori della stessa sezione trasversale): 0,2 mm² ... 1.5 mm²
- Tipo di protezione (modulo): IP20
- Tipo prodotto
Modulo di trasferimento
- Tot poli
34
- Collegamento
Connettore maschio IDC/FLK
A vite
- Tipo di fissaggio
Montaggio su parete posteriore
24 - 12
- Dim.
(L x L x A) 47.24 x 39.88 x 103.4 mm
- Contenuto
5 pz.
- Numero Poli
34
- Larghezza
39.88 mm
- Altezza
103.4 mm
- Lunghezza
47.24 mm
- Sezione flessibile (max.)
2.5 mm²
- Sezione rigida (max.)
4 mm²
- Sezione flessibile (min.)
0.2 mm²
- Sezione rigida (min.)
0.2 mm²
- Profondità
47.24 mm
- Corrente nominale
1 A
- Tensione nominale
30 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3578914 Modulo di trasferimento Phoenix Contact 2280268 DFLK 34 Contenuto: 5 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3578914 Modulo di trasferimento Phoenix Contact 2280268 DFLK 34 Contenuto: 5 pz.
Descrizione
Modulo passante VARIOFACE, collegamento 1: Basetta portacontatti IDC/FLK 1x 34 poli, collegamento 2: Collegamento a vite a 16 poli
Testo tradotto automaticamente
Testo tradotto automaticamente
