Modulo di trasferimento Phoenix Contact 2304432 FLKM 16/DV Contenuto: 1 pz.

EAN:
Codice produttore
Articolo n°:

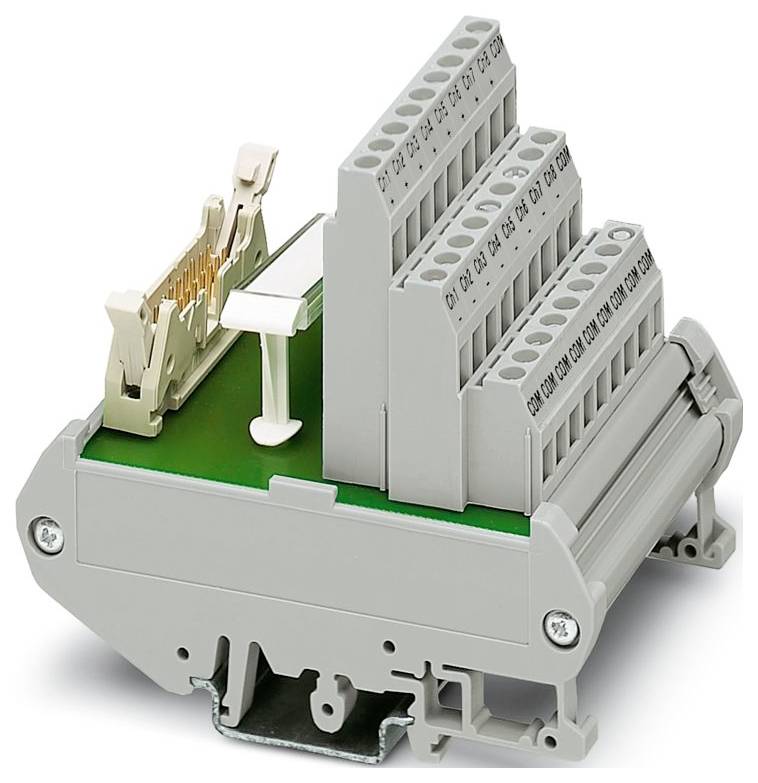

L'immagine mostra un blocco terminale compatto e multi-livello con molteplici punti di connessione per l'integrazione del cablaggio nei sistemi elettrici.
Immagine simile
Tipo prodotto
Modulo di trasferimento
Tot poli
16
Collegamento
Connettore maschio IDC/FLK
A vite
Tipo di fissaggio
Montaggio delle guide portanti
AWG
24 - 12
Scheda tecnica (PDF)
Non disponibile
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
73,76 €
3
3% = 6,12 €
71,72 €
5
4% = 14,30 €
70,90 €
10
5% = 34,10 €
70,35 €
25
5% = 100,25 €
69,75 €
I prezzi a scala possono variare a seconda del venditore
Totale (73,76 € / Pezzo)
73,76 €
Consegna intracomunitaria (esente da IVA) IVA escl.
+ 8,19 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Famiglia di prodotti: VARIOFACE
  • Numero poli: 16
  • Tipo di collegamento: collegamento a vite
  • Filettatura della vite: M3
  • Coppia di serraggio: 0,5 Nm ... 0,6 Nm
  • Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²;0,25 mm² ... 1,5 mm² (tubetto terminale senza guaina in plastica);0,25 mm² ... 2,5 mm² (tubetto terminale con boccola in plastica)
  • Sezione del conduttore rigido: 0,2 mm² ... 4 mm²
  • Sezione del conduttore AWG: 24 ... 12
  • Larghezza: 44,5 mm
  • Altezza: 89,6 mm
  • Profondità: 65,9 mm
  • Colore: Grigio (RAL 7042)
  • Condizioni ambientali: Condizioni ambientali
  • Temperatura ambiente (in funzione): Da -20 °C a ... 50 °C
  • Temperatura ambiente (stoccaggio/trasporto): -20 °C... 70 °C
  • Altitudine: ≤ 2000 m.
  • Norme/disposizioni: EN IEC 60664-1
  • Tipo di montaggio: Montaggio su guide portanti
  • Categoria di sovratensione: II
  • Grado di inquinamento: 2
  • Lunghezza di spellatura: 7 mm
  • Distanze in aria e in dispersione: Distanze in aria e in dispersione
  • Posizione di montaggio: qualsiasi
  • Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
  • Passo: 5,08 mm
  • Collegamento secondo la norma IEC 60603-13
  • Certificato: Conforme UKCA
  • Dimensioni dell'articolo: Dimensioni dell'articolo
  • Numero di canali: 8
  • Isolamento: Isolamento funzionale
  • UKCA: UKCA
  • Tensione di isolamento nominale 63 V.
  • Tensione a impulso nominale 0,6 kV (1,2 / 50 μs)
  • Tipo di protezione (posizione di installazione): ≥ IP54
  • Sezione del conduttore flessibile (2 conduttori della stessa sezione trasversale): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (tubetto terminale senza guaina in plastica);0,5 mm² ... 0,5 mm² (Tubetto terminale DOPPIO con boccola in plastica)
  • Indicatore di stato presente: No
  • Numero di collegamenti: 1
  • Proprietà di isolamento: Percorsi in aria e a dispersione: Proprietà di isolamento: Percorsi in aria e a dispersione
  • Tipo materiale isolante alloggiamento: PVC
  • Cicli di accoppiamento: > 50
  • Controllo supportato: EMERSON DeltaV: Controllo supportato: EMERSON DeltaV
  • Scheda i/o compatibile: VE4001S2T2B3;VE4001S2T2B3 serie 2;VE4001S2T1B3;VE4002S1T1B3;VE4002S1T2B3;VE4002S1T2B3;VE4002S1T2B3;Serie 2;VE4003S2SB4;VE400S400S2SB3;VE4002S400S400B3;V3B3
  • TENSIONE D'ESERCIZIO (CA): ≤ 30 V CA
  • TENSIONE D'ESERCIZIO (DC): ≤ 60 V DC
  • Corrente (per ramo): ≤ 1 A.
  • Porta 1 (livello di controllo): Porta 1 (livello di controllo)
  • Via 2 (livello campo): Via 2 (livello campo)
  • Sezione del conduttore rigida (2 conduttori della stessa sezione trasversale): 0,2 mm² ... 1.5 mm²
  • Tipo di protezione (modulo): IP00
Tipo prodotto

Modulo di trasferimento

Tot poli

16

Collegamento

Connettore maschio IDC/FLK

A vite

Tipo di fissaggio

Montaggio delle guide portanti

24 - 12

Dim.

(L x L x A) 65.9 x 44.5 x 89.6 mm

Contenuto

1 pz.

Numero Poli

16

Larghezza

44.5 mm

Altezza

89.6 mm

Lunghezza

65.9 mm

Sezione flessibile (max.)

2.5 mm²

Sezione rigida (max.)

4 mm²

Sezione flessibile (min.)

0.2 mm²

Sezione rigida (min.)

0.2 mm²

Profondità

65.9 mm

Corrente nominale

1 A

Tensione nominale

30 V

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3579018 Modulo di trasferimento Phoenix Contact 2304432 FLKM 16/DV Contenuto: 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3579018 Modulo di trasferimento Phoenix Contact 2304432 FLKM 16/DV Contenuto: 1 pz.

Descrizione

Modulo di interfaccia, collegamento 1: Connettore IDC/FLK 1x 16 poli, collegamento 2: Collegamento a vite a 16 poli, numero di canali: 8
