Modulo di trasferimento Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Contenuto: 1 pz.

EAN:
Codice produttore
Articolo n°:

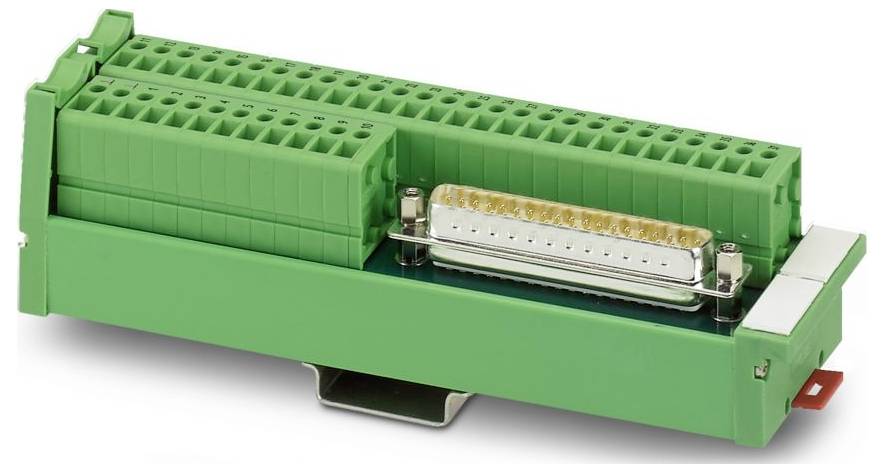

Un blocco di terminali verde con molteplici punti di collegamento e un connettore a striscia metallica centrale al suo design.
Immagine simile
Tipo prodotto
Modulo di trasferimento
Tot poli
37
Collegamento
Connettore maschio SUB-D
A vite
Tipo di fissaggio
Montaggio delle guide portanti
AWG
24 - 14
Scheda tecnica (PDF)
Non disponibile
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
143,43 €
3
2% = 10,50 €
139,93 €
5
3% = 24,45 €
138,54 €
10
4% = 58,20 €
137,61 €
I prezzi a scala possono variare a seconda del venditore
Totale (143,43 € / Pezzo)
143,43 €
Consegna intracomunitaria (esente da IVA) IVA escl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Numero di poli: 38
  • Tipo di collegamento: collegamento a vite
  • Filettatura della vite: M3
  • Coppia di serraggio: 0,4 Nm ... 0,5 Nm
  • Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²;0,25 mm² ... 1,5 mm² (tubetto terminale senza guaina in plastica);0,25 mm² ... 1,5 mm² (tubetto terminale con boccola in plastica)
  • Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
  • Sezione del conduttore AWG: 24 ... 14
  • Larghezza: 45 mm
  • Altezza: 156 mm.
  • Profondità: 46,6 mm
  • Colore: Verde (RAL 6021)
  • Condizioni ambientali: Condizioni ambientali
  • Temperatura ambiente (in funzione): Da -20 °C a ... 50 °C
  • Temperatura ambiente (stoccaggio/trasporto): -20 °C... 70 °C
  • Altitudine: ≤ 2000 m.
  • Norme/disposizioni: EN IEC 60664-1
  • Tipo di montaggio: Montaggio su guide portanti
  • Categoria di sovratensione: II
  • Grado di inquinamento: 2
  • Lunghezza di spellatura: 9 mm
  • Distanze in aria e in dispersione: Distanze in aria e in dispersione
  • Posizione di montaggio: qualsiasi
  • Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
  • Passo: 5 mm
  • Collegamento secondo la norma IEC 60807-2
  • Certificato: Conforme UKCA
  • Dimensioni dell'articolo: Dimensioni dell'articolo
  • Isolamento: Isolamento funzionale
  • UKCA: UKCA
  • Tensione di isolamento nominale 125 V.
  • Tensione a impulso nominale 1,2 kV (1,2 / 50 μs)
  • Tipo di protezione (posizione di installazione): ≥ IP54
  • Sezione del conduttore flessibile (2 conduttori della stessa sezione trasversale): 0,2 mm² ... 0,75 mm²;0,25 mm² ... 0,34 mm² (tubetto terminale senza boccola in plastica)
  • Indicatore di stato presente: No
  • Numero di collegamenti: 1
  • Proprietà di isolamento: Percorsi in aria e a dispersione: Proprietà di isolamento: Percorsi in aria e a dispersione
  • Tipo materiale isolante alloggiamento: PVC
  • Cicli di accoppiamento: 500
  • TENSIONE D'ESERCIZIO (CA): ≤ 30 V CA
  • TENSIONE D'ESERCIZIO (DC): ≤ 60 V DC
  • Corrente (per ramo): ≤ 2,5 A.
  • Corrente (corrente totale): ≤ 55,5 A.
  • Porta 1 (livello di controllo): Porta 1 (livello di controllo)
  • Via 2 (livello campo): Via 2 (livello campo)
  • Sezione del conduttore rigida (2 conduttori della stessa sezione trasversale): 0,2 mm² ... 0,75 mm²
  • Tipo di protezione (modulo): IP20
Tipo prodotto

Modulo di trasferimento

Tot poli

37

Collegamento

Connettore maschio SUB-D

A vite

Tipo di fissaggio

Montaggio delle guide portanti

24 - 14

Dim.

(L x L x A) 46.6 x 45 x 156 mm

Contenuto

1 pz.

Numero Poli

37

Larghezza

45 mm

Altezza

156 mm

Lunghezza

46.6 mm

Sezione flessibile (max.)

2.5 mm²

Sezione rigida (max.)

2.5 mm²

Sezione flessibile (min.)

0.2 mm²

Sezione rigida (min.)

0.2 mm²

Profondità

46.6 mm

Corrente nominale

2.5 A

Tensione nominale

30 V

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3580367 Modulo di trasferimento Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Contenuto: 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3580367 Modulo di trasferimento Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Contenuto: 1 pz.

Descrizione

VARIOFACE SLIM LINE, con collegamento a vite e basetta portacontatti d-subminiaturizzata, per il montaggio trasversale su NS 35/7,5, numero di poli 37
