Acquista Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 2.54 mm 1821177 1 pz. da Conrad

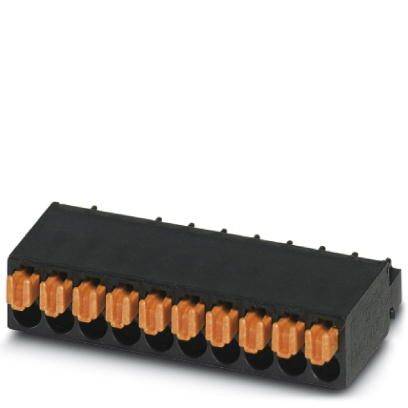

Un blocco connettore nero in plastica con più connessioni color rame, adatto per connessioni elettriche.

Immagine simile

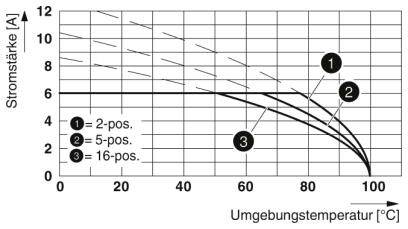

Il diagramma mostra l'intensità di corrente in funzione della temperatura ambiente. Tre curve per contatti a 2, 5 e 16 poli con andamento decrescente.

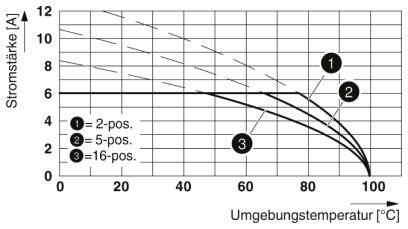

Diagramma mostra l'intensità di corrente [A] in funzione della temperatura ambiente [°C]. Tre curve per impostazioni a 2, 5 e 16 posizioni. L'aumento della temperatura riduce l'intensità di corrente.

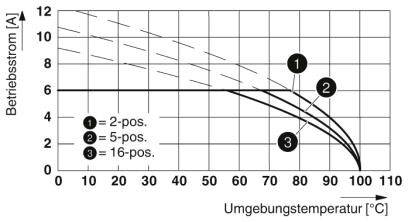

Diagramma mostra 'Corrente operativa [A]' vs 'Temperatura ambiente [°C]' con tre curve per 2, 5, 16 posizioni, che rappresentano il calo di corrente a temperatura elevata.

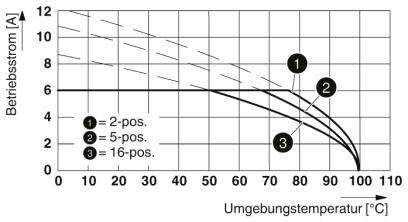

Il diagramma mostra la corrente operativa in funzione della temperatura ambiente per le posizioni dell'interruttore: 1=2 posizioni, 2=5 posizioni, 3=16 posizioni. Corrente più elevata a temperatura più bassa.

1/5

Immagine simile

Tipo prodotto

Morsettiera per cavo

Struttura

Presa

Numero di righe

Passo

2.54 mm

Totale poli

Scheda tecnica (PDF)

Consegna entro Mar. 6 Ott.

55 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (7,78 € / Pezzo)

7,78 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettori per PCB

Contenuto: 1 pz.
Numero di righe: 1
Totale poli: 10

Dati tecnici

Numero di collegamenti: 10
Sezione trasversale nominale: 0.5 mm².
Gruppo materiale isolante: IIIa
Tensione d'urto nominale (III/3): 2,5 kV
SISTEMA A INNESTO: MICRO COMBICON - FMC 0,5
Bloccaggio: Senza
Numero di potenziali: 10
Altezza di montaggio (altezza senza pin saldato): 5,35 mm
Temperatura ambiente (montaggio): -5 °C... 100 °C
Forza di inserimento per polo circa: 2 N
Forza di trazione per polo circa: 2 N
Cicli di accoppiamento: 100

Tipo prodotto: Morsettiera per cavo

Struttura: Presa

Numero di righe: 1

Caratteristiche: con connessione a molla Push-In

Passo: 2.54 mm

Totale poli: 10

Larghezza: 25.9 mm

Corrente nominale: 6 A

Corrente nominale: 6 A

Contenuto: 1 pz.

AWG max.: 20

AWG min.: 26

Lunghezza di spellatura (max.): 7 mm

Dim.: (L x L x A) 14 x 25.9 x 5.35 mm

Collegamento: morsetto Push-In
Morsetti a molla

Codice articolo produttore: 1821177

Colore: Nero

Materiale d'isolamento: LCP

Materiale di contatto: Lega di Cu, placcata oro

Superficie di contatto lato collegamento: Oro

Tensione nom.: 160 V

Altezza: 5.35 mm

Lunghezza: 14 mm

Sezione Max.: 0.5 mm²

Sez. min: 0.14 mm²

Temperatura max.: +100 °C

Min. temperatura: -40 °C

Tipo: FMC 0,5/10-ST-2,54

Numero Poli: 10

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209442 Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 2.54 mm 1821177 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209442 Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 2.54 mm 1821177 1 pz.

Descrizione

I punti di contatto placcati oro garantiscono una qualità di trasmissione stabile nel tempo. Collegamento Push-in senza utensili e a risparmio di tempo. La forza di contatto definita garantisce un contatto stabile nel tempo. Funzionamento intuitivo grazie al pulsante di azionamento a colori. Ottimizzato per condizioni di montaggio ristrette: Funzionamento e collegamento conduttore da una direzione.
