Acquista Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790182 1 pz. da Conrad

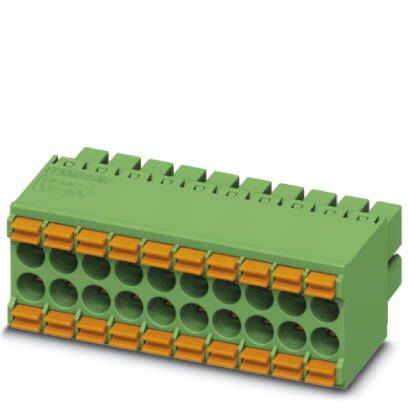

Connettore verde con morsetti multipolari e blocchi di chiusura arancioni, utilizzato per connessioni elettriche in quadri elettrici.

Immagine simile

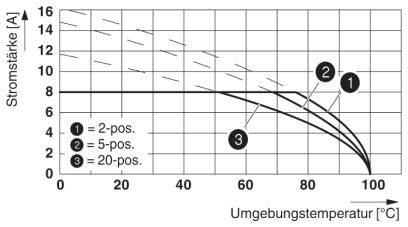

Il diagramma mostra la dipendenza dell'intensità di corrente in Ampere (A) dalla temperatura ambiente in gradi Celsius (°C) per 2, 5 e 20 posizioni.

Il diagramma mostra un connettore e una piastra di montaggio, con sei fori per viti, componenti per il fissaggio di un dispositivo elettrico.

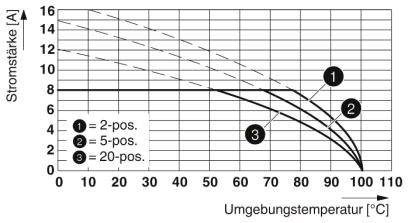

Il diagramma mostra l'intensità di corrente in funzione della temperatura ambiente. Tre curve per interruttori a 2 posizioni, 5 posizioni e 20 posizioni. L'intensità di corrente diminuisce all'aumentare della temperatura.

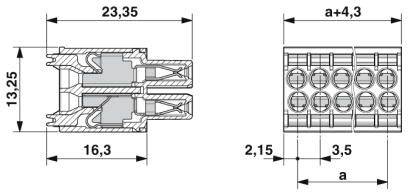

Disegno tecnico di un connettore elettrico con dimensioni in millimetri: 23,35 x 13,25 x 16,3 per la vista laterale sinistra.

1/5

Immagine simile

Tipo prodotto

Morsettiera per cavo

Struttura

Presa

Numero di righe

Passo

3.5 mm

Totale poli

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

49 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (13,93 € / Pezzo)

13,93 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettori per PCB

Contenuto: 1 pz.
Numero di righe: 2
Totale poli: 10

Dati tecnici

Numero di collegamenti: 20
Gruppo materiale isolante: I
Tensione d'urto nominale (III/3): 2,5 kV
SISTEMA A INNESTO: MINI COMBICON - DFMC 1,5
Bloccaggio: Senza
Numero di potenziali: 20
Altezza d'installazione (altezza senza pin saldato): 13,25 mm
Temperatura ambiente (montaggio): -5 °C... 100 °C
Forza di inserimento per polo circa: 3 N
Forza di trazione per polo circa: 2 N
Cicli di accoppiamento: 25

Tipo prodotto: Morsettiera per cavo

Struttura: Presa

Numero di righe: 2

Caratteristiche: con connessione a molla Push-In

Passo: 3.5 mm

Totale poli: 10

Larghezza: 35.8 mm

Corrente nominale: 8 A

Corrente nominale: 8 A

Contenuto: 1 pz.

AWG max.: 16

AWG min.: 24

Lunghezza di spellatura (max.): 10 mm

Dim.: (L x L x A) 23.35 x 35.8 x 13.25 mm

Collegamento: morsetto Push-In
Morsetti a molla

Codice articolo produttore: 1790182

Colore: Verde

Materiale d'isolamento: PA

Materiale di contatto: Lega di Cu, stagnata

Superficie di contatto lato collegamento: Stagno

Tensione nom.: 160 V

Altezza: 13.25 mm

Lunghezza: 23.35 mm

Sezione Max.: 1.5 mm²

Sez. min: 0.2 mm²

Temperatura max.: +100 °C

Min. temperatura: -40 °C

Tipo: DFMC 1,5/10-ST-3,5

Numero Poli: 20

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209366 Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790182 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209366 Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790182 1 pz.

Descrizione

Collegamento Push-in senza utensili e a risparmio di tempo. La forza di contatto definita garantisce un contatto stabile nel tempo. Funzionamento intuitivo grazie al pulsante di azionamento a colori. Ottimizzato per condizioni di montaggio ristrette: Funzionamento e collegamento conduttore da una direzione.

Testo tradotto automaticamente.
