Acquista Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790564 1 pz. da Conrad

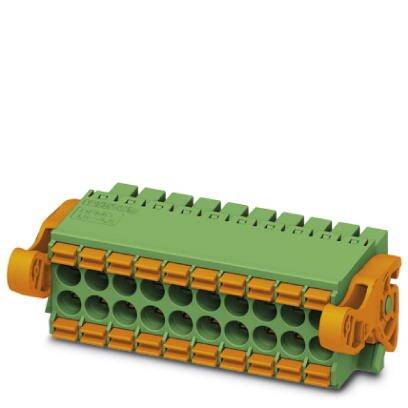

Un connettore multipolare verde e arancione per connessioni elettriche, con 20 contatti disposti su due file.

Immagine simile

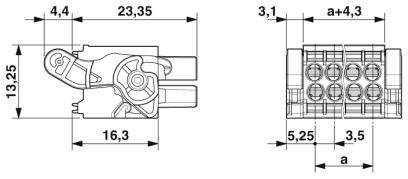

Disegno tecnico di un connettore con misure in millimetri: larghezza 23,35; altezza 13,25; profondità 16,3. Ulteriori misure dettagliate mostrate.

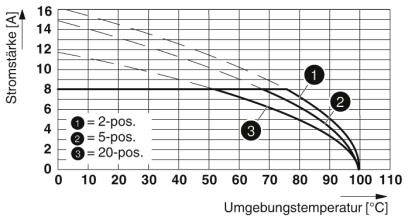

Il diagramma mostra l'intensità massima di corrente in Ampere in funzione della temperatura ambiente in gradi Celsius per diverse posizioni.

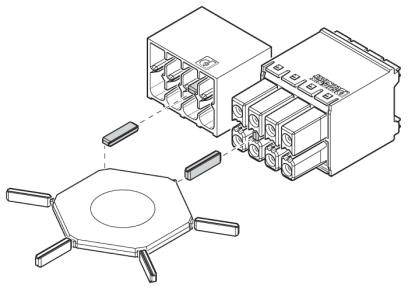

Il diagramma mostra la struttura di un sistema di connettori composto da due parti che si incastrano tra loro e sei piccoli pezzi di giunzione.

1/4

Immagine simile

Tipo prodotto

Morsettiera per cavo

Struttura

Presa

Numero di righe

Passo

3.5 mm

Totale poli

Scheda tecnica (PDF)

Consegna entro Mar. 6 Ott.

59 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (15,57 € / Pezzo)

15,57 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettori per PCB

Contenuto: 1 pz.
Numero di righe: 2
Totale poli: 10

Dati tecnici

Numero di collegamenti: 20
Gruppo materiale isolante: I
Tensione d'urto nominale (III/3): 2,5 kV
SISTEMA A INNESTO: MINI COMBICON - DFMC 1,5
Bloccaggio: Leva di espulsione Lock & Release
Numero di potenziali: 20
Altezza d'installazione (altezza senza pin saldato): 13,25 mm
Temperatura ambiente (montaggio): -5 °C... 100 °C
Forza di inserimento per polo circa: 3 N
Forza di trazione per polo circa: 2 N
Cicli di accoppiamento: 25

Tipo prodotto: Morsettiera per cavo

Struttura: Presa

Numero di righe: 2

Caratteristiche: con connessione a molla Push-In

Passo: 3.5 mm

Totale poli: 10

Larghezza: 41.9 mm

Corrente nominale: 8 A

Corrente nominale: 8 A

Contenuto: 1 pz.

AWG max.: 16

AWG min.: 24

Lunghezza di spellatura (max.): 10 mm

Dim.: (L x L x A) 27.79 x 41.9 x 13.25 mm

Collegamento: morsetto Push-In
Morsetti a molla

Codice articolo produttore: 1790564

Colore: Verde

Materiale d'isolamento: PA

Materiale di contatto: Lega di Cu, stagnata

Superficie di contatto lato collegamento: Stagno

Tensione nom.: 160 V

Altezza: 13.25 mm

Lunghezza: 27.79 mm

Sezione Max.: 1.5 mm²

Sez. min: 0.2 mm²

Temperatura max.: +100 °C

Min. temperatura: -40 °C

Tipo: DFMC 1,5/10-ST-3,5-LR

Numero Poli: 20

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209378 Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790564 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209378 Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790564 1 pz.

Descrizione

Collegamento Push-in senza utensili e a risparmio di tempo. La forza di contatto definita garantisce un contatto stabile nel tempo. Funzionamento intuitivo grazie al pulsante di azionamento a colori. Ottimizzato per condizioni di montaggio ristrette: Funzionamento e collegamento conduttore da una direzione. Bloccaggio automatico e rilascio intuitivo grazie alla leva di comando di bloccaggio e rilascio a colori.

Testo tradotto automaticamente.
