Acquista Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1849163 1 pz. Pezzo da Conrad

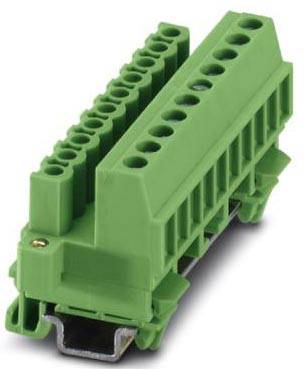

Una morsettiera verde a più vie, montata su una guida DIN.

Immagine simile

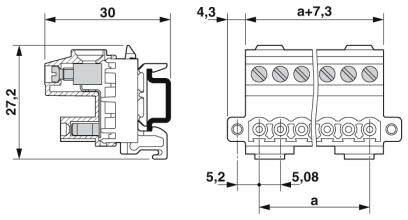

Disegno tecnico di un blocco di connessione elettrico con dimensioni. A sinistra: vista laterale (27,2 x 30 mm). A destra: vista frontale, misure per il montaggio.

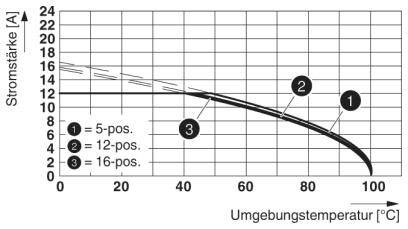

Il diagramma mostra l'intensità di corrente in funzione della temperatura ambiente per connessioni a 5, 12 e 16 poli. L'aumento inizia a 25°C.

1/3

Immagine simile

Tipo prodotto

Morsettiera per cavo

Struttura

Presa

Passo

5.08 mm

Totale poli

Tipo di imballaggio

Pezzo

Scheda tecnica (PDF)

Consegna entro Lun. 5 Ott.

48 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (7,78 € / Pezzo)

7,78 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettori per PCB

Contenuto: 1 pz.
Totale poli: 10

Dati tecnici

Sezione trasversale nominale: 2.5 mm².
Gruppo materiale isolante: I
Tensione d'urto nominale (III/3): 4 kV

Tipo di imballaggio: Pezzo

Tipo prodotto: Morsettiera per cavo

Struttura: Presa

Tipo di sistema di connettori: Cavo-Scheda

Caratteristiche: con gabbia

Passo: 5.08 mm

Totale poli: 10

Corrente nominale: 12 A

Corrente nominale: 12 A

Contenuto: 1 pz.

AWG max.: 12

AWG min.: 24

Lunghezza di spellatura (max.): 7 mm

Collegamento: A vite

Diam. foro montaggio: M3

Codice articolo produttore: 1849163

Colore: Verde

Materiale d'isolamento: PA

Superficie di contatto lato collegamento: Stagno

Tensione nom.: 630 V

Sezione Max.: 2.5 mm²

Tipo: MSTBVK 2,5/10-STF-5,08

Documenti & Download

Scheda tecnica

Scheda tecnica 2209481 Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1849163 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209481 Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1849163 1 pz. Pezzo

Descrizione

Il principio di connessione noto permette un utilizzo in tutto il mondo. Basso riscaldamento grazie alla massima forza di contatto. Flangia avvitabile per la massima stabilità meccanica. Consente il collegamento di due conduttori.

Testo tradotto automaticamente.
