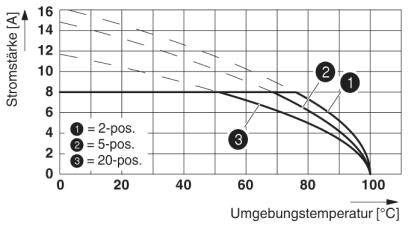

![Il diagramma mostra l'intensità di corrente [A] in funzione della temperatura ambiente [°C] con tre curve per connessioni a 2, 5 e 20 poli.](https://asset.conrad.com/media10/isa/160267/c1/-/it/002209372TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Immagine simile

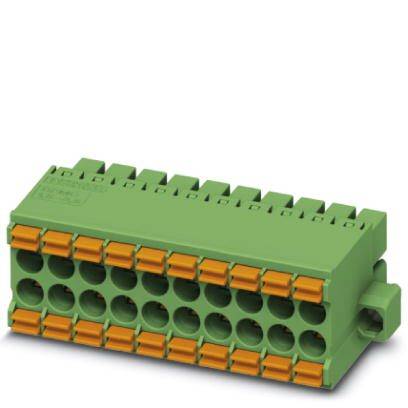

Morsettiera per cavo Phoenix Contact Totale poli 12 Passo: 3.5 mm 1790399 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Morsettiera per cavo
Struttura
Presa
Numero di righe
2
Passo
3.5 mm
Totale poli
12
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
17,20 €
3
5% = 0,85 €
16,35 €
5
7% = 1,19 €
16,01 €
10
8% = 1,42 €
15,78 €
25
10% = 1,68 €
15,52 €
50
11% = 1,95 €
15,25 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (17,20 € / Pezzo)
17,20 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Connettori per PCB
- Contenuto: 1 pz.
- Numero di righe: 2
- Totale poli: 12
Dati tecnici
- Numero di collegamenti: 24
- Gruppo materiale isolante: I
- Tensione d'urto nominale (III/3): 2,5 kV
- SISTEMA A INNESTO: MINI COMBICON - DFMC 1,5
- Bloccaggio: Flangia a vite
- Numero di potenziali: 24
- Altezza d'installazione (altezza senza pin saldato): 13,25 mm
- Temperatura ambiente (montaggio): -5 °C... 100 °C
- Forza di inserimento per polo circa: 3 N
- Forza di trazione per polo circa: 2 N
- Cicli di accoppiamento: 25
- Tipo prodotto
Morsettiera per cavo
- Struttura
Presa
- Numero di righe
2
- Caratteristiche
con connessione a molla Push-In
- Passo
3.5 mm
- Totale poli
12
- Larghezza
49 mm
- Corrente nominale
8 A
- Corrente nominale
8 A
- Contenuto
1 pz.
- AWG max.
16
- AWG min.
24
- Lunghezza di spellatura (max.)
10 mm

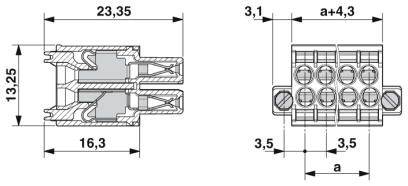

- Dim.
(L x L x A) 23.35 x 49 x 13.25 mm
- Collegamento
morsetto Push-In
Morsetti a molla
- Codice articolo produttore
1790399
- Colore
Verde
- Materiale d'isolamento
PA
- Materiale di contatto
Lega di Cu, stagnata
- Superficie di contatto lato collegamento
Stagno
- Tensione nom.
160 V
- Altezza
13.25 mm
- Lunghezza
23.35 mm
- Sezione Max.
1.5 mm²
- Sez. min
0.2 mm²
- Temperatura max.
+100 °C
- Min. temperatura
-40 °C
- Tipo
DFMC 1,5/12-STF-3,5
Documenti & Download
Scheda tecnica
Scheda tecnica 2209372 Morsettiera per cavo Phoenix Contact Totale poli 12 Passo: 3.5 mm 1790399 1 pz.
Scheda tecnica 2209372 Morsettiera per cavo Phoenix Contact Totale poli 12 Passo: 3.5 mm 1790399 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2209372 Morsettiera per cavo Phoenix Contact Totale poli 12 Passo: 3.5 mm 1790399 1 pz.
Descrizione
Collegamento Push-in senza utensili e a risparmio di tempo. La forza di contatto definita garantisce un contatto stabile nel tempo. Funzionamento intuitivo grazie al pulsante di azionamento a colori. Ottimizzato per condizioni di montaggio ristrette: Funzionamento e collegamento conduttore da una direzione. Flangia avvitabile per la massima stabilità meccanica.
