Cavi e Connettori Connettori Connettori per circuiti stampati Connettori

Morsettiera per cavo Phoenix Contact Totale poli 14 Passo: 5.08 mm 1824243 1 pz.

EAN:
Codice produttore
Articolo n°:
Blocco connettore elettrico verde con più morsetti, adatto per applicazioni industriali e installazioni elettriche.
Immagine simile
Blocco connettore elettrico verde con più morsetti, adatto per applicazioni industriali e installazioni elettriche.

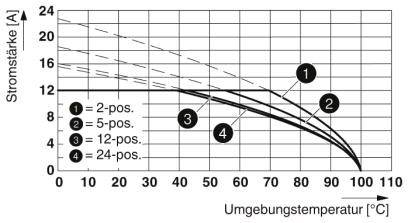

Il diagramma mostra la relazione tra l'intensità di corrente (A) e la temperatura ambiente (°C) per connettori a 2, 5, 12 e 24 poli.
Disegno tecnico di un connettore elettrico con vista laterale e frontale. Contrassegnato con misure di larghezza e altezza.
Disegno tecnico di due oggetti rettangolari con misure. Distanza: a+10,16 mm orizzontale, 11,5 mm verticale, 2,6 mm di spazio.
1/4
Immagine simile
Tipo prodotto
Morsettiera per cavo
Struttura
Presa
Numero di righe
1
Passo
5.08 mm
Totale poli
14
Scheda tecnica (PDF)
European union
Phoenix Contact
Consegna entro Gio. 1 Ott.

38 Pezzo(i)
Vendita e spedizione:
Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
11,47 €
3
5% = 0,63 €
10,84 €
5
8% = 0,89 €
10,58 €
10
9% = 1,06 €
10,41 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €

Numero

Totale (11,47 € / Pezzo)
11,47 €
IVA escl.
Diritto di reso di 14 giorni incluso
Segnala un problema
  • Highlights & Dettagli
  • Dati tecnici
  • Varianti
  • Documenti e download
  • Descrizione
  • Spesso comprati insieme

Highlights & Dettagli

Connettori per PCB

  • Contenuto: 1 pz.
  • Numero di righe: 1
  • Totale poli: 14

Dati tecnici

  • Numero di collegamenti: 14
  • Sezione trasversale nominale: 2.5 mm².
  • Gruppo materiale isolante: I
  • Tensione d'urto nominale (III/3): 4 kV
  • Sistema a innesto: Classic COMBICON
  • Bloccaggio: Senza
  • Numero di potenziali: 14
  • Temperatura ambiente (montaggio): -5 °C... 100 °C
  • Forza di inserimento per polo circa 8 N
  • Forza di trazione per polo circa 6 N
  • Cicli di accoppiamento: 25
Tipo prodotto

Morsettiera per cavo

Struttura

Presa

Numero di righe

1

Caratteristiche

con gabbia

Passo

5.08 mm

Totale poli

14

Larghezza

81 mm

Corrente nominale

12 A

Corrente nominale

12 A

Contenuto

1 pz.

AWG max.

12

AWG min.

24

Lunghezza di spellatura (max.)

7 mm

Dim.

(L x L x A) 25.5 x 81 x 17 mm

Collegamento

A vite

Diam. foro montaggio

M3

Codice articolo produttore

1824243

Colore

Verde

Materiale d'isolamento

PA

Materiale di contatto

Lega di Cu, stagnata

Superficie di contatto lato collegamento

Stagno

Tensione nom.

320 V

Altezza

17 mm

Lunghezza

25.5 mm

Sezione Max.

2.5 mm²

Sez. min

0.2 mm²

Temperatura max.

+100 °C

Min. temperatura

-40 °C

Tipo

MSTBU 2,5/14-STD-5,08

Numero Poli

14

UKCA

Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale
Larghezza
Numero di righe
Totale poli
Passo

Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5 mm 1779725 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5 mm 1779725 1 pz.

2209350


12 A
59.8 mm
1
10
5 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790182 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790182 1 pz.

2209366


8 A
35.8 mm
2
10
3.5 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790564 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790564 1 pz.

2209378


8 A
41.9 mm
2
10
3.5 mm
Morsettiera per cavo Phoenix Contact Totale poli 11 Passo: 3.5 mm 1790577 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 11 Passo: 3.5 mm 1790577 1 pz.

2209379


8 A
45.4 mm
2
11
3.5 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1808967 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1808967 1 pz.

2209402


12 A
59.92 mm
1
10
5.08 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.81 mm 1817505 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.81 mm 1817505 1 pz.

2209422


8 A
45.03 mm
1
10
3.81 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 2.54 mm 1821177 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 2.54 mm 1821177 1 pz.

2209442


6 A
25.9 mm
1
10
2.54 mm
Morsettiera per cavo Phoenix Contact Totale poli 11 Passo: 2.54 mm 1821180 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 11 Passo: 2.54 mm 1821180 1 pz.

2209443


6 A
28.44 mm
1
11
2.54 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1848795 1 pz. Pezzo
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1848795 1 pz. Pezzo

2209480


12 A
50.8 mm
10
5.08 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1849163 1 pz. Pezzo
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1849163 1 pz. Pezzo

2209481


12 A
10
5.08 mm

Documenti & Download

Scheda tecnica

European union

Scheda tecnica 2209448 Morsettiera per cavo Phoenix Contact Totale poli 14 Passo: 5.08 mm 1824243 1 pz.

Scheda tecnica 2209448 Morsettiera per cavo Phoenix Contact Totale poli 14 Passo: 5.08 mm 1824243 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209448 Morsettiera per cavo Phoenix Contact Totale poli 14 Passo: 5.08 mm 1824243 1 pz.

Descrizione

Il principio di connessione noto permette un utilizzo in tutto il mondo. Basso riscaldamento grazie alla massima forza di contatto. Consente il collegamento di due conduttori.

Testo tradotto automaticamente.

Descrizione

Il principio di connessione noto permette un utilizzo in tutto il mondo. Basso riscaldamento grazie alla massima forza di contatto. Consente il collegamento di due conduttori.

Testo tradotto automaticamente.
