Immagine simile

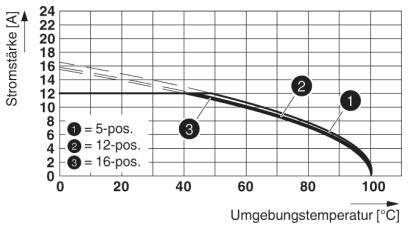

![Diagramma mostra l'intensità di corrente [A] in funzione della temperatura ambiente [°C]. Tre curve per 5-pois (1), 12-pois (2) e 16-pois (3). In discesa verso destra.](https://asset.conrad.com/media10/isa/160267/c1/-/it/002209449TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/3
Immagine simile

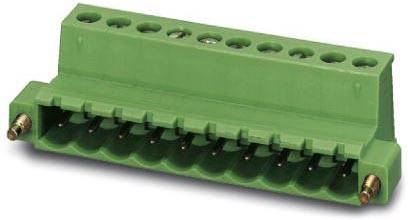

Morsettiera per cavo Phoenix Contact Totale poli 14 Passo: 5.08 mm 1825433 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Morsettiera per cavo
Struttura
Spina
Numero di righe
1
Passo
5.08 mm
Totale poli
14
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
12,29 €
3
6% = 0,68 €
11,61 €
5
8% = 0,95 €
11,34 €
10
9% = 1,13 €
11,16 €
25
11% = 1,34 €
10,95 €
50
13% = 1,57 €
10,72 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (12,29 € / Pezzo)
12,29 €
IVA escl.
Solo 4 Pezzo(i) disponibili
Highlights & Dettagli
Connettori per PCB
- Contenuto: 1 pz.
- Numero di righe: 1
- Totale poli: 14
Dati tecnici
- Numero di collegamenti: 14
- Sezione trasversale nominale: 2.5 mm².
- Gruppo materiale isolante: I
- Tensione d'urto nominale (III/3): 4 kV
- Sistema a innesto: Classic COMBICON
- Bloccaggio: Flangia a vite
- Numero di potenziali: 14
- Altezza d'installazione (altezza senza pin saldato): 15 mm
- Temperatura ambiente (montaggio): -5 °C... 100 °C
- Forza di inserimento per polo circa 8 N
- Forza di trazione per polo circa 7 N
- Cicli di accoppiamento: 25
- Tipo prodotto
Morsettiera per cavo
- Struttura
Spina
- Numero di righe
1
- Caratteristiche
con gabbia
- Passo
5.08 mm
- Totale poli
14
- Larghezza
81.24 mm
- Corrente nominale
12 A
- Corrente nominale
12 A
- Contenuto
1 pz.
- AWG max.
12
- AWG min.
24
- Lunghezza di spellatura (max.)
7 mm
- Dim.

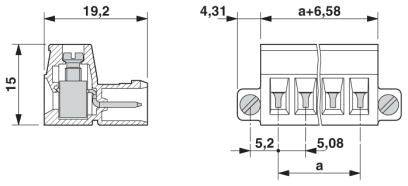

(L x L x A) 19 x 81.24 x 15 mm
- Collegamento
A vite
- Diam. foro montaggio
M3
- Codice articolo produttore
1825433
- Colore
Verde
- Materiale d'isolamento
PA
- Materiale di contatto
Lega di Cu, stagnata
- Superficie di contatto lato collegamento
Stagno
- Tensione nom.
320 V
- Altezza
15 mm
- Lunghezza
19 mm
- Sezione Max.
2.5 mm²
- Sez. min
0.2 mm²
- Temperatura max.
+100 °C
- Min. temperatura
-40 °C
- Tipo
IC 2,5/14-STF-5,08
- Numero Poli
14
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2209449 Morsettiera per cavo Phoenix Contact Totale poli 14 Passo: 5.08 mm 1825433 1 pz.
Scheda tecnica 2209449 Morsettiera per cavo Phoenix Contact Totale poli 14 Passo: 5.08 mm 1825433 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2209449 Morsettiera per cavo Phoenix Contact Totale poli 14 Passo: 5.08 mm 1825433 1 pz.
Descrizione
Il principio di connessione noto permette un utilizzo in tutto il mondo. Semplice sostituzione dei circuiti stampati con gruppi a innesto. Flangia avvitabile per la massima stabilità meccanica. Spina invertita con contatti a spina per uscite dispositivo a prova di contatto con le dita o collegamenti cavi volanti. Combinabile con la famiglia MSTB 2,5. Basso riscaldamento grazie alla massima forza di contatto.
