Acquista Morsettiera per cavo Phoenix Contact Totale poli 2 Passo: 7.62 mm 1718481 50 pz. da Conrad

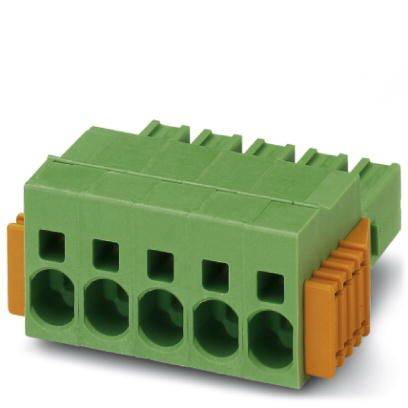

Connettore elettrico verde con sei aperture e morsetti arancioni, per il collegamento di linee elettriche.

Immagine simile

Disegno tecnico di un connettore con dimensioni: lunghezza 38,5 mm, altezza 19,8 mm. Vista dettagliata con passo griglia 3,81 mm.

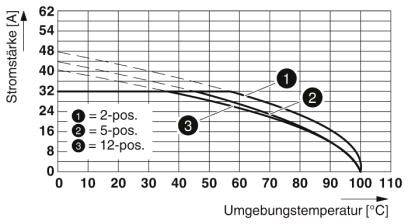

Il diagramma mostra la relazione tra l'intensità di corrente (A) e la temperatura ambiente (°C) per 2, 5 e 12 posizioni. L'intensità di corrente diminuisce all'aumentare della temperatura.

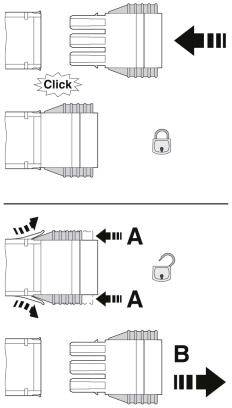

Il diagramma mostra un connettore che viene bloccato con un clic e assicurato con un lucchetto (A) e sbloccato (B). Le frecce indicano la direzione.

1/4

Immagine simile

Tipo prodotto

Morsettiera per cavo

Struttura

Presa

Numero di righe

Passo

7.62 mm

Totale poli

Scheda tecnica (PDF)

Consegna entro Ven. 9 Ott.

255 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 50 pz.)

Set(s)

Totale (2,38 € / Pezzo)

118,84 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettori per PCB

Contenuto: 50 pz.
Numero di righe: 1
Totale poli: 2

Dati tecnici

Numero di collegamenti: 2
Sezione trasversale nominale: 6 mm².
Gruppo materiale isolante: I
Tensione d'urto nominale (III/3): 8 kV
Sistema a innesto: Power COMBICON 5
Bloccaggio: Cursore a scatto Click & Lock
Numero di potenziali: 2
Temperatura ambiente (montaggio): -5 °C... 100 °C
Forza di inserimento per polo circa 8 N
Forza di trazione per polo circa 6 N
Cicli di accoppiamento: 50

Tipo prodotto: Morsettiera per cavo

Struttura: Presa

Numero di righe: 1

Caratteristiche: con connessione a molla Push-In

Passo: 7.62 mm

Totale poli: 2

Larghezza: 23.24 mm

Corrente nominale: 41 A

Corrente nominale: 41 A

Contenuto: 50 pz.

AWG max.: 8

AWG min.: 24

Lunghezza di spellatura (max.): 15 mm

Dim.: (L x L x A) 38.45 x 23.24 x 19.8 mm

Collegamento: morsetto Push-In
Morsetti a molla

Codice articolo produttore: 1718481

Colore: Verde

Materiale d'isolamento: PA

Materiale di contatto: Lega di Cu, stagnata

Superficie di contatto lato collegamento: Stagno

Tensione nom.: 1000 V

Altezza: 19.8 mm

Lunghezza: 38.45 mm

Sezione Max.: 10 mm²

Sez. min: 0.2 mm²

Temperatura max.: +100 °C

Min. temperatura: -40 °C

Tipo: SPC 5/ 2-STCL-7,62

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209298 Morsettiera per cavo Phoenix Contact Totale poli 2 Passo: 7.62 mm 1718481 50 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209298 Morsettiera per cavo Phoenix Contact Totale poli 2 Passo: 7.62 mm 1718481 50 pz.

Descrizione

Collegamento Push-in senza utensili e a risparmio di tempo. La forza di contatto definita garantisce un contatto stabile nel tempo. Lo spazio di serraggio aperto grazie ai cacciaviti fissi consente un comodo collegamento del conduttore. Molla di protezione in acciaio integrata per una maggiore sicurezza in caso di variazioni di temperatura e di potenza. Ottimizzato per condizioni di montaggio ristrette: Funzionamento e collegamento conduttore da una direzione. Il sistema Click-and-Lock con bloccaggio automatico protegge da una separazione accidentale. Approvazione UL 600 V con dimensioni ridotte.
