Immagine simile

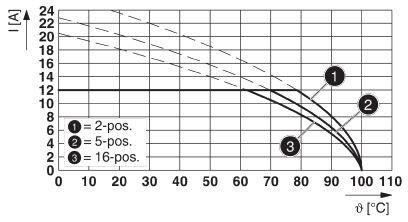

![Diagramma dell'intensità di corrente [A] in funzione della temperatura [°C]. Curve per 2, 5 e 16 posizioni. L'intensità di corrente diminuisce con l'aumento della temperatura.](https://asset.conrad.com/media10/isa/160267/c1/-/it/002209387TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

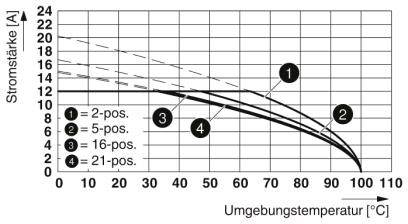

![Diagramma mostra l'intensità di corrente [A] in funzione della temperatura ambiente [°C] per diverse posizioni (da 1 a 4). Tendenza: diminuzione dell'intensità di corrente all'aumentare della temperatura.](https://asset.conrad.com/media10/isa/160267/c1/-/it/002209387TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

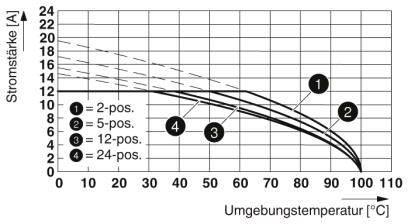

![Il diagramma mostra l'intensità di corrente [A] in funzione della temperatura ambiente [°C]. Curve per 2, 5, 12 e 24 posizioni. L'intensità di corrente diminuisce con l'aumento della temperatura.](https://asset.conrad.com/media10/isa/160267/c1/-/it/002209387TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Immagine simile

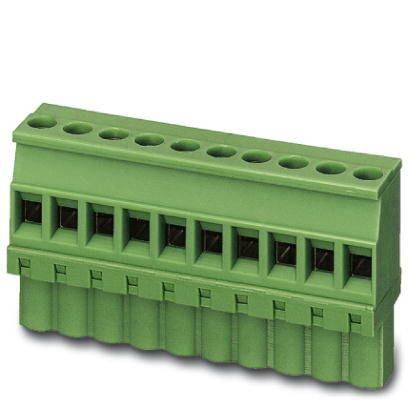

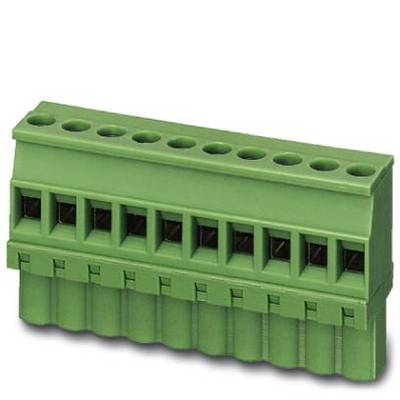

Morsettiera per cavo Phoenix Contact Totale poli 22 Passo: 5 mm 1792728 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Morsettiera per cavo
Struttura
Presa
Numero di righe
1
Passo
5 mm
Totale poli
22
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
11,47 €
3
5% = 0,63 €
10,84 €
5
8% = 0,89 €
10,58 €
10
9% = 1,06 €
10,41 €
25
11% = 1,25 €
10,22 €
50
13% = 1,46 €
10,01 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (11,47 € / Pezzo)
11,47 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Connettori per PCB
- Contenuto: 1 pz.
- Numero di righe: 1
- Totale poli: 22
Dati tecnici
- Numero di collegamenti: 22
- Sezione trasversale nominale: 2.5 mm².
- Gruppo materiale isolante: I
- Tensione d'urto nominale (III/3): 4 kV
- Sistema a innesto: Classic COMBICON
- Bloccaggio: Senza
- Numero di potenziali: 22
- Altezza d'installazione (altezza senza pin saldato): 26 mm
- Temperatura ambiente (montaggio): -5 °C... 100 °C
- Forza di inserimento per polo circa 8 N
- Forza di trazione per polo circa 6 N
- Cicli di accoppiamento: 25
- Tipo prodotto
Morsettiera per cavo
- Struttura
Presa
- Numero di righe
1
- Caratteristiche
con gabbia
- Passo
5 mm
- Totale poli
22
- Larghezza
110 mm
- Corrente nominale
12 A
- Corrente nominale
12 A
- Contenuto
1 pz.
- AWG max.
12
- AWG min.
24
- Lunghezza di spellatura (max.)
7 mm
- Dim.
(L x L x A) 12.5 x 110 x 26 mm
- Collegamento
A vite
- Diam. foro montaggio
M3
- Codice articolo produttore
1792728
- Colore
Verde
- Materiale d'isolamento
PA
- Materiale di contatto
Lega di Cu, stagnata
- Superficie di contatto lato collegamento
Stagno
- Tensione nom.
320 V
- Altezza
26 mm
- Lunghezza
12.5 mm
- Sezione Max.
2.5 mm²
- Sez. min
0.2 mm²
- Temperatura max.
+100 °C
- Min. temperatura
-40 °C
- Tipo
MVSTBW 2,5/22-ST
- Numero Poli
22
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2209387 Morsettiera per cavo Phoenix Contact Totale poli 22 Passo: 5 mm 1792728 1 pz.
Scheda tecnica 2209387 Morsettiera per cavo Phoenix Contact Totale poli 22 Passo: 5 mm 1792728 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2209387 Morsettiera per cavo Phoenix Contact Totale poli 22 Passo: 5 mm 1792728 1 pz.
Descrizione
Il principio di connessione noto permette un utilizzo in tutto il mondo. Consente il collegamento di due conduttori. Basso riscaldamento grazie alla massima forza di contatto.
