Acquista Morsettiera per cavo Phoenix Contact Totale poli 4 Passo: 3.5 mm 1790124 1 pz. da Conrad

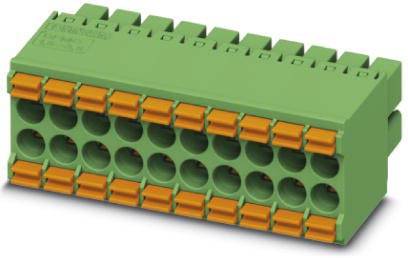

Modulo connettore verde con leve arancioni, tipicamente utilizzato per connessioni elettroniche.

Immagine simile

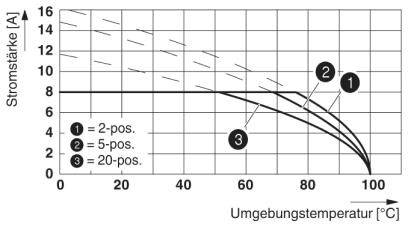

Il diagramma mostra la relazione tra l'intensità di corrente (A) e la temperatura ambiente (°C) con tre curve per 2, 5 e 20 posizioni.

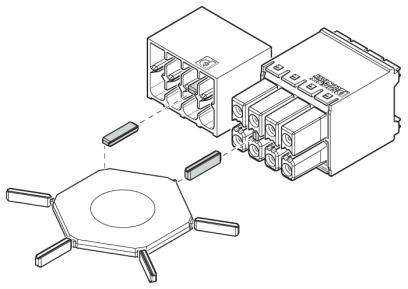

Il diagramma mostra il collegamento di due spine con un adattatore esagonale al centro. Le spine e l'adattatore sono etichettati.

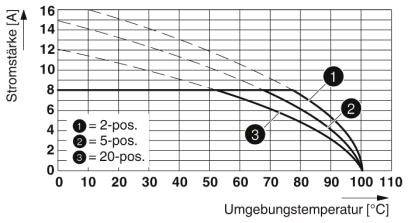

Il diagramma mostra l'intensità di corrente in Ampere in funzione della temperatura ambiente in gradi Celsius. Tre curve contrassegnano le posizioni: 1 (2-pos.), 2 (5-pos.), 3 (20-pos.). L'intensità di corrente diminuisce all'aumentare della temperatura.

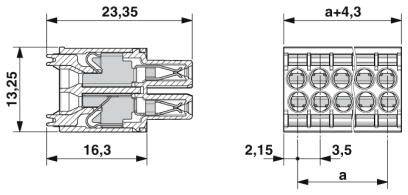

Disegno tecnico di un connettore con dimensioni: larghezza 23,35 mm, altezza 13,25 mm, distanza tra i contatti 16,3 mm, profondità 2,15 mm.

1/5

Immagine simile

Tipo prodotto

Morsettiera per cavo

Struttura

Presa

Numero di righe

Passo

3.5 mm

Totale poli

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

17 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (5,73 € / Pezzo)

5,73 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettori per PCB

Contenuto: 1 pz.
Numero di righe: 2
Totale poli: 4

Dati tecnici

Numero di collegamenti: 8
Gruppo materiale isolante: I
Tensione d'urto nominale (III/3): 2,5 kV
SISTEMA A INNESTO: MINI COMBICON - DFMC 1,5
Bloccaggio: Senza
Numero di potenziali: 8
Altezza d'installazione (altezza senza pin saldato): 13,25 mm
Temperatura ambiente (montaggio): -5 °C... 100 °C
Forza di inserimento per polo circa: 3 N
Forza di trazione per polo circa: 2 N
Cicli di accoppiamento: 25

Tipo prodotto: Morsettiera per cavo

Struttura: Presa

Numero di righe: 2

Caratteristiche: con connessione a molla Push-In

Passo: 3.5 mm

Totale poli: 4

Larghezza: 14.8 mm

Corrente nominale: 8 A

Corrente nominale: 8 A

Contenuto: 1 pz.

AWG max.: 16

AWG min.: 24

Lunghezza di spellatura (max.): 10 mm

Dim.: (L x L x A) 23.35 x 14.8 x 13.25 mm

Collegamento: morsetto Push-In
Morsetti a molla

Codice articolo produttore: 1790124

Colore: Verde

Materiale d'isolamento: PA

Materiale di contatto: Lega di Cu, stagnata

Superficie di contatto lato collegamento: Stagno

Tensione nom.: 160 V

Altezza: 13.25 mm

Lunghezza: 23.35 mm

Sezione Max.: 1.5 mm²

Sez. min: 0.2 mm²

Temperatura max.: +100 °C

Min. temperatura: -40 °C

Tipo: DFMC 1,5/ 4-ST-3,5

Numero Poli: 8

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209365 Morsettiera per cavo Phoenix Contact Totale poli 4 Passo: 3.5 mm 1790124 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209365 Morsettiera per cavo Phoenix Contact Totale poli 4 Passo: 3.5 mm 1790124 1 pz.

Descrizione

Collegamento Push-in senza utensili e a risparmio di tempo. La forza di contatto definita garantisce un contatto stabile nel tempo. Funzionamento intuitivo grazie al pulsante di azionamento a colori. Ottimizzato per condizioni di montaggio ristrette: Funzionamento e collegamento conduttore da una direzione.
