Cavi e Connettori Connettori Connettori per circuiti stampati Connettori

Morsettiera per cavo Phoenix Contact Totale poli 9 Passo: 3.5 mm 1790551 1 pz.

EAN:
Codice produttore
Articolo n°:

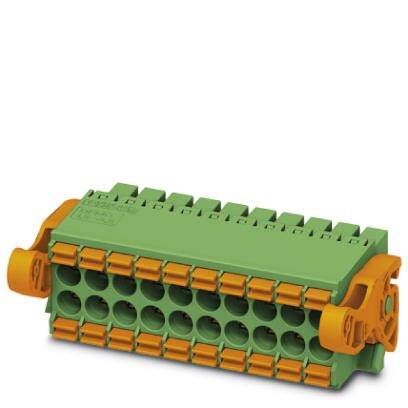

Un connettore rettangolare verde e arancione con più porte e due linguette di fissaggio laterali.
Immagine simile
Un connettore rettangolare verde e arancione con più porte e due linguette di fissaggio laterali.

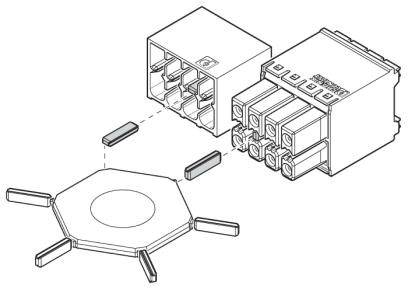

Diagramma di un sistema di connettori con una piastra adattatrice esagonale e due connettori multipolari collegati tra loro.

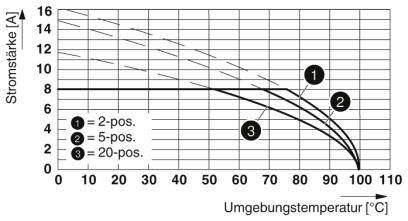

Il diagramma mostra la relazione tra temperatura ambiente (asse x) e intensità di corrente (asse y) per tre posizioni (2-pos., 5-pos., 20-pos.).
Disegno tecnico di una spina con dimensioni e connessioni. A sinistra: vista dall'alto, a destra: vista frontale. Le misure sono in millimetri.
1/4
Immagine simile
Tipo prodotto
Morsettiera per cavo
Struttura
Presa
Numero di righe
2
Passo
3.5 mm
Totale poli
9
Scheda tecnica (PDF)
European union
Phoenix Contact
Consegna entro Ven. 2 Ott.

39 Pezzo(i)
Vendita e spedizione:
Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
13,93 €
3
6% = 0,77 €
13,16 €
5
8% = 1,09 €
12,84 €
10
9% = 1,28 €
12,65 €
25
11% = 1,52 €
12,41 €
50
13% = 1,77 €
12,16 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €

Numero

Totale (13,93 € / Pezzo)
13,93 €
IVA escl.
Diritto di reso di 14 giorni incluso
Segnala un problema
  • Highlights & Dettagli
  • Dati tecnici
  • Varianti
  • Documenti e download
  • Descrizione
  • Spesso comprati insieme

Highlights & Dettagli

Connettori per PCB

  • Contenuto: 1 pz.
  • Numero di righe: 2
  • Totale poli: 9

Dati tecnici

  • Numero di collegamenti: 18
  • Gruppo materiale isolante: I
  • Tensione d'urto nominale (III/3): 2,5 kV
  • SISTEMA A INNESTO: MINI COMBICON - DFMC 1,5
  • Bloccaggio: Leva di espulsione Lock & Release
  • Numero di potenziali: 18
  • Altezza d'installazione (altezza senza pin saldato): 13,25 mm
  • Temperatura ambiente (montaggio): -5 °C... 100 °C
  • Forza di inserimento per polo circa: 3 N
  • Forza di trazione per polo circa: 2 N
  • Cicli di accoppiamento: 25
Tipo prodotto

Morsettiera per cavo

Struttura

Presa

Numero di righe

2

Caratteristiche

con connessione a molla Push-In

Passo

3.5 mm

Totale poli

9

Larghezza

38.4 mm

Corrente nominale

8 A

Corrente nominale

8 A

Contenuto

1 pz.

AWG max.

16

AWG min.

24

Lunghezza di spellatura (max.)

10 mm

Dim.

(L x L x A) 27.79 x 38.4 x 13.25 mm

Collegamento

morsetto Push-In

Morsetti a molla

Codice articolo produttore

1790551

Colore

Verde

Materiale d'isolamento

PA

Materiale di contatto

Lega di Cu, stagnata

Superficie di contatto lato collegamento

Stagno

Tensione nom.

160 V

Altezza

13.25 mm

Lunghezza

27.79 mm

Sezione Max.

1.5 mm²

Sez. min

0.2 mm²

Temperatura max.

+100 °C

Min. temperatura

-40 °C

Tipo

DFMC 1,5/ 9-ST-3,5-LR

Numero Poli

18

UKCA

Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale
Larghezza
Numero di righe
Totale poli
Passo

Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5 mm 1779725 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5 mm 1779725 1 pz.

2209350


12 A
59.8 mm
1
10
5 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790182 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790182 1 pz.

2209366


8 A
35.8 mm
2
10
3.5 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790564 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790564 1 pz.

2209378


8 A
41.9 mm
2
10
3.5 mm
Morsettiera per cavo Phoenix Contact Totale poli 11 Passo: 3.5 mm 1790577 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 11 Passo: 3.5 mm 1790577 1 pz.

2209379


8 A
45.4 mm
2
11
3.5 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1808967 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1808967 1 pz.

2209402


12 A
59.92 mm
1
10
5.08 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.81 mm 1817505 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.81 mm 1817505 1 pz.

2209422


8 A
45.03 mm
1
10
3.81 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 2.54 mm 1821177 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 2.54 mm 1821177 1 pz.

2209442


6 A
25.9 mm
1
10
2.54 mm
Morsettiera per cavo Phoenix Contact Totale poli 11 Passo: 2.54 mm 1821180 1 pz.
Morsettiera per cavo Phoenix Contact Totale poli 11 Passo: 2.54 mm 1821180 1 pz.

2209443


6 A
28.44 mm
1
11
2.54 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1848795 1 pz. Pezzo
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1848795 1 pz. Pezzo

2209480


12 A
50.8 mm
10
5.08 mm
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1849163 1 pz. Pezzo
Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1849163 1 pz. Pezzo

2209481


12 A
10
5.08 mm

Documenti & Download

Scheda tecnica

European union

Scheda tecnica 2209377 Morsettiera per cavo Phoenix Contact Totale poli 9 Passo: 3.5 mm 1790551 1 pz.

Scheda tecnica 2209377 Morsettiera per cavo Phoenix Contact Totale poli 9 Passo: 3.5 mm 1790551 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209377 Morsettiera per cavo Phoenix Contact Totale poli 9 Passo: 3.5 mm 1790551 1 pz.

Descrizione

Collegamento Push-in senza utensili e a risparmio di tempo. La forza di contatto definita garantisce un contatto stabile nel tempo. Funzionamento intuitivo grazie al pulsante di azionamento a colori. Ottimizzato per condizioni di montaggio ristrette: Funzionamento e collegamento conduttore da una direzione. Bloccaggio automatico e rilascio intuitivo grazie alla leva di comando di bloccaggio e rilascio a colori.

Testo tradotto automaticamente.

Descrizione

Collegamento Push-in senza utensili e a risparmio di tempo. La forza di contatto definita garantisce un contatto stabile nel tempo. Funzionamento intuitivo grazie al pulsante di azionamento a colori. Ottimizzato per condizioni di montaggio ristrette: Funzionamento e collegamento conduttore da una direzione. Bloccaggio automatico e rilascio intuitivo grazie alla leva di comando di bloccaggio e rilascio a colori.

Testo tradotto automaticamente.
