Acquista Morsettiera per CS Phoenix Contact Totale poli 5 Passo: 3.5 mm 1830443 1 pz. da Conrad

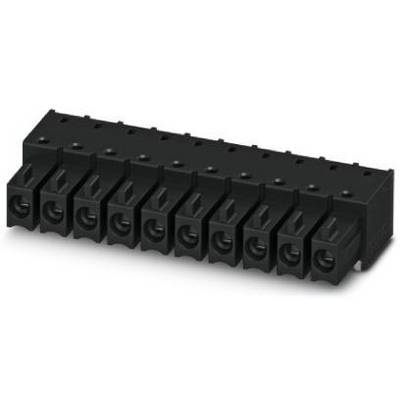

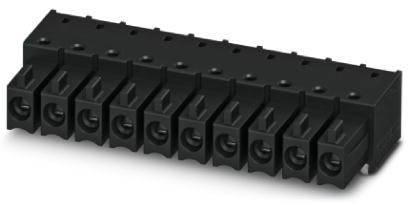

'Blocco connettore nero, rettangolare, con più attacchi. Utilizzato per il collegamento elettrico di diversi conduttori.'

Immagine simile

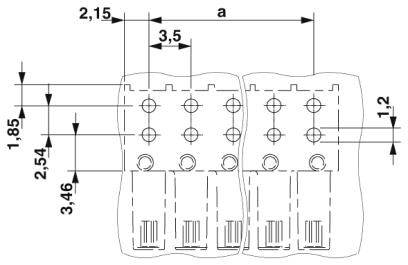

Disegno tecnico di un componente con dimensioni in millimetri. Le dimensioni principali sono 2,15, 3,5, 1,85, 2,54, 3,46 e 1,2, nonché lunghezza 'a'.

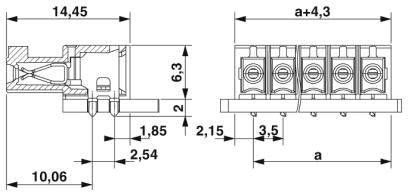

Disegno tecnico di un connettore con dimensioni: 14,45 mm, 10,06 mm, 6,3 mm e larghezza variabile 'a' più 4,3 mm.

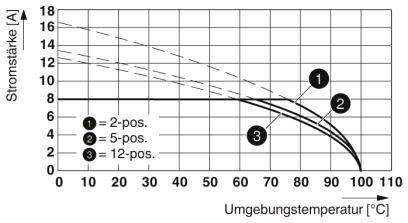

Il diagramma mostra l'intensità di corrente in Ampere in funzione della temperatura ambiente in gradi Celsius. Sono presenti tre curve per tre diverse posizioni: 2, 5, 12.

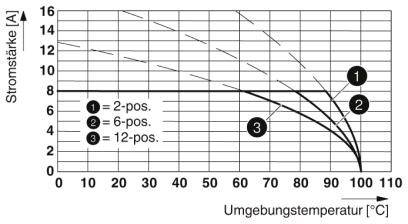

Il diagramma mostra l'intensità di corrente (A) in funzione della temperatura ambiente (°C) per posizioni a 2, 6 e 12. L'intensità di corrente diminuisce all'aumentare della temperatura.

1/5

Immagine simile

Tipo prodotto

Morsettiera per CS

Struttura

Presa

Numero di righe

Passo

3.5 mm

Totale poli

Scheda tecnica (PDF)

Consegna entro Lun. 5 Ott.

47 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (3,52 € / Pezzo)

3,52 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Barra di base per circuiti stampati

Contenuto: 1 pz.
Numero di righe: 1
Totale poli: 5

Dati tecnici

Numero di collegamenti: 5
Sezione trasversale nominale: 1.5 mm².
Dimensioni pin: 1,12 mm
Gruppo materiale isolante: IIIa
Tensione d'urto nominale (III/3): 2,5 kV
Sistema a innesto: Mini COMBICON
Bloccaggio: Senza
Numero di potenziali: 5
Altezza d'installazione (altezza senza pin saldato): 6,3 mm
Lunghezza pin: 2 mm
Distanza punta: 2,54 mm
Temperatura ambiente (montaggio): -5 °C... 100 °C
Forza di inserimento per polo circa: 3 N
Forza di trazione per polo circa 3 N
Cicli di accoppiamento: 25
Frequenza: Da 10 a 150 - 10 Hz

Tipo prodotto: Morsettiera per CS

Struttura: Presa

Numero di righe: 1

Passo: 3.5 mm

Totale poli: 5

Larghezza: 18.3 mm

Corrente nominale: 8 A

Corrente nominale: 8 A

Contenuto: 1 pz.

Dim.: (L x L x A) 14.5 x 18.3 x 8.3 mm

Collegamento: Da CS

Codice articolo produttore: 1830443

Colore: Nero

Materiale d'isolamento: LCP

Materiale di contatto: Lega di Cu, stagnata

Superficie di contatto lato stampa: Stagno

Superficie di contatto lato collegamento: Stagno

Tensione nom.: 160 V

Altezza: 8.3 mm

Lunghezza: 14.5 mm

Temperatura max.: +100 °C

Min. temperatura: -40 °C

Tipo: IMC 1,5/ 5-G-3,5 P20 THR

Documenti & Download

Scheda tecnica

Scheda tecnica 2209458 Morsettiera per CS Phoenix Contact Totale poli 5 Passo: 3.5 mm 1830443 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209458 Morsettiera per CS Phoenix Contact Totale poli 5 Passo: 3.5 mm 1830443 1 pz.

Descrizione

Progettato per l'integrazione nel processo di saldatura SMT. Alloggiamento di base invertito con contatti femmina per uscite dispositivo a prova di contatto con le dita o connessioni scheda-scheda.

Testo tradotto automaticamente.
