Acquista Motore passo passo Joy-it Nema23-04cl 3 Nm 4.2 A Diametro albero: 8 mm da Conrad

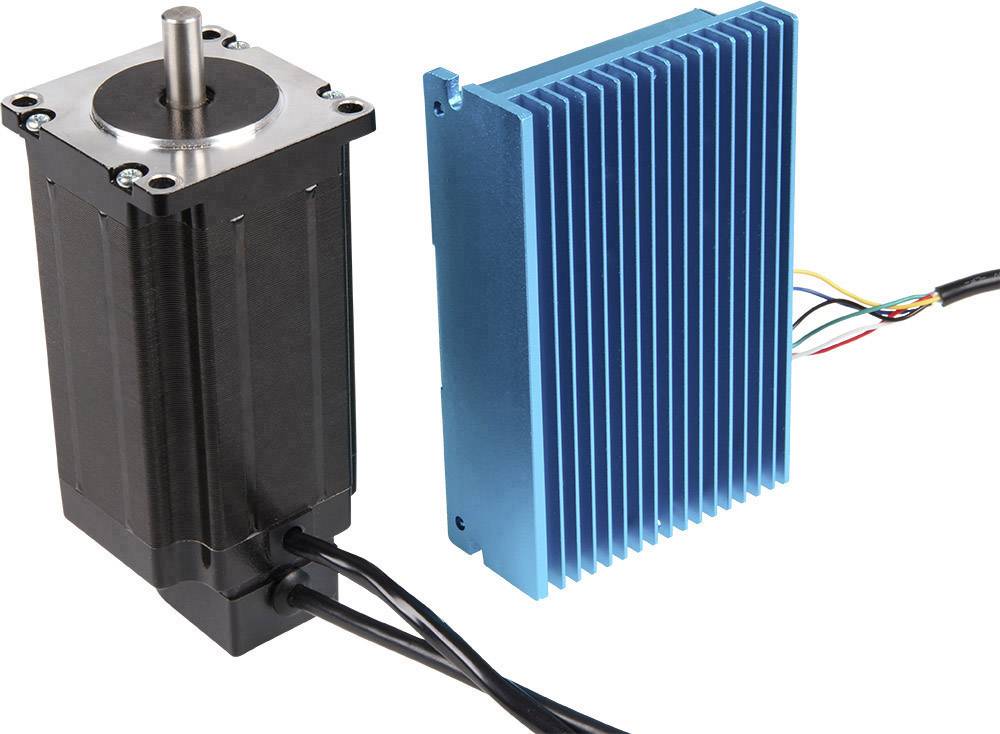

Motore passo-passo e dissipatore di calore blu in primo piano. Il motore ha diversi fili che conducono al dissipatore, indicando un collegamento elettrico.

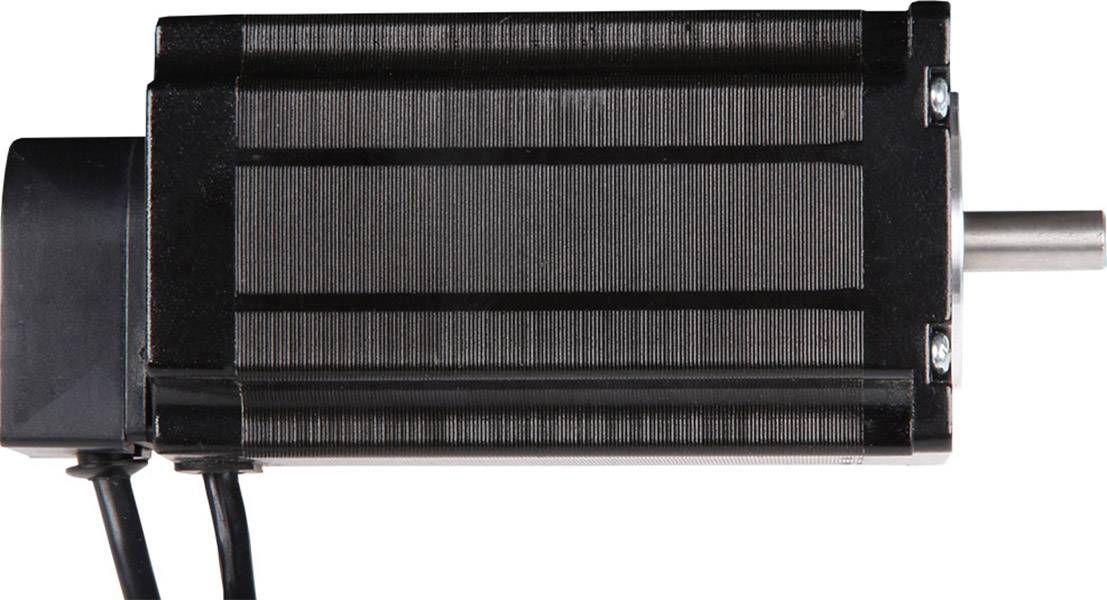

Motore elettrico nero con albero metallico visibile sulla destra. Due cavi sporgono a sinistra.

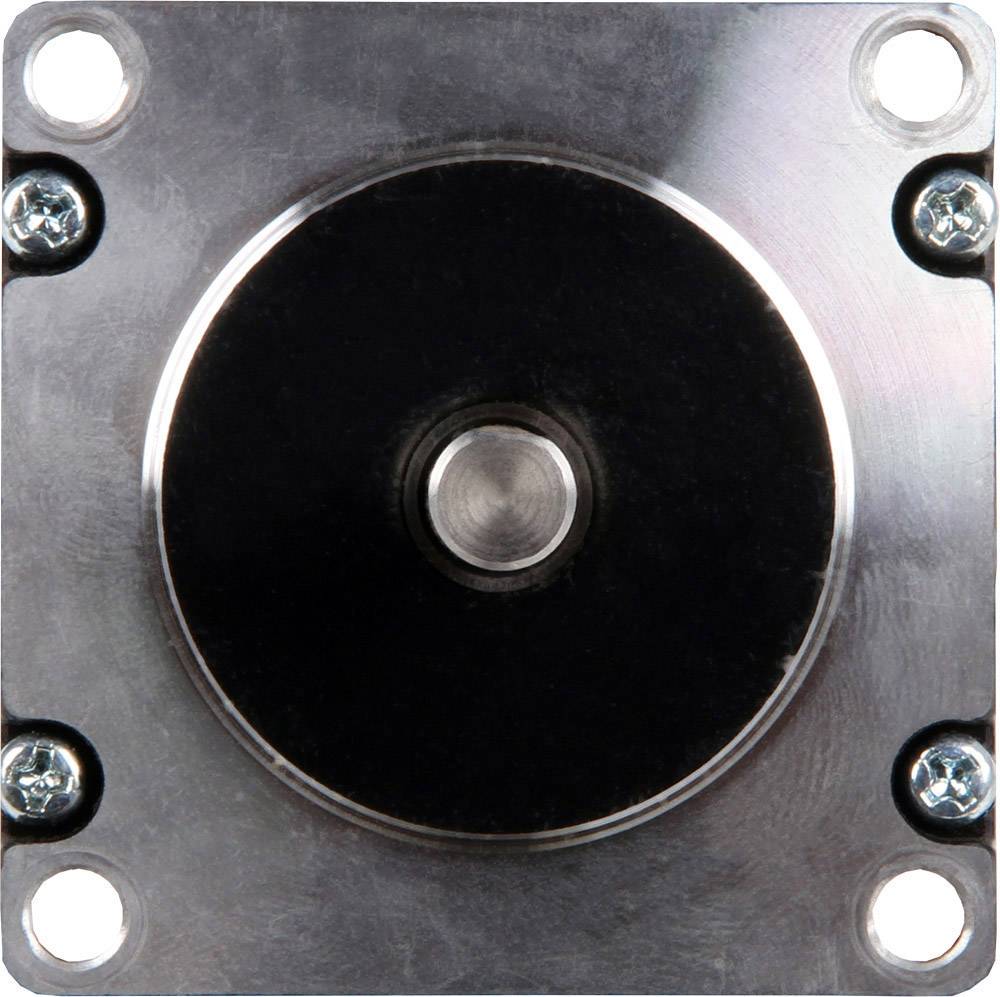

Piastra metallica con un magnete centrale rotondo, circondato da quattro viti negli angoli. Adatta per applicazioni industriali.

Un sensore rettangolare con involucro nero, quattro viti visibili agli angoli e un cavo che fuoriesce dalla parte inferiore.

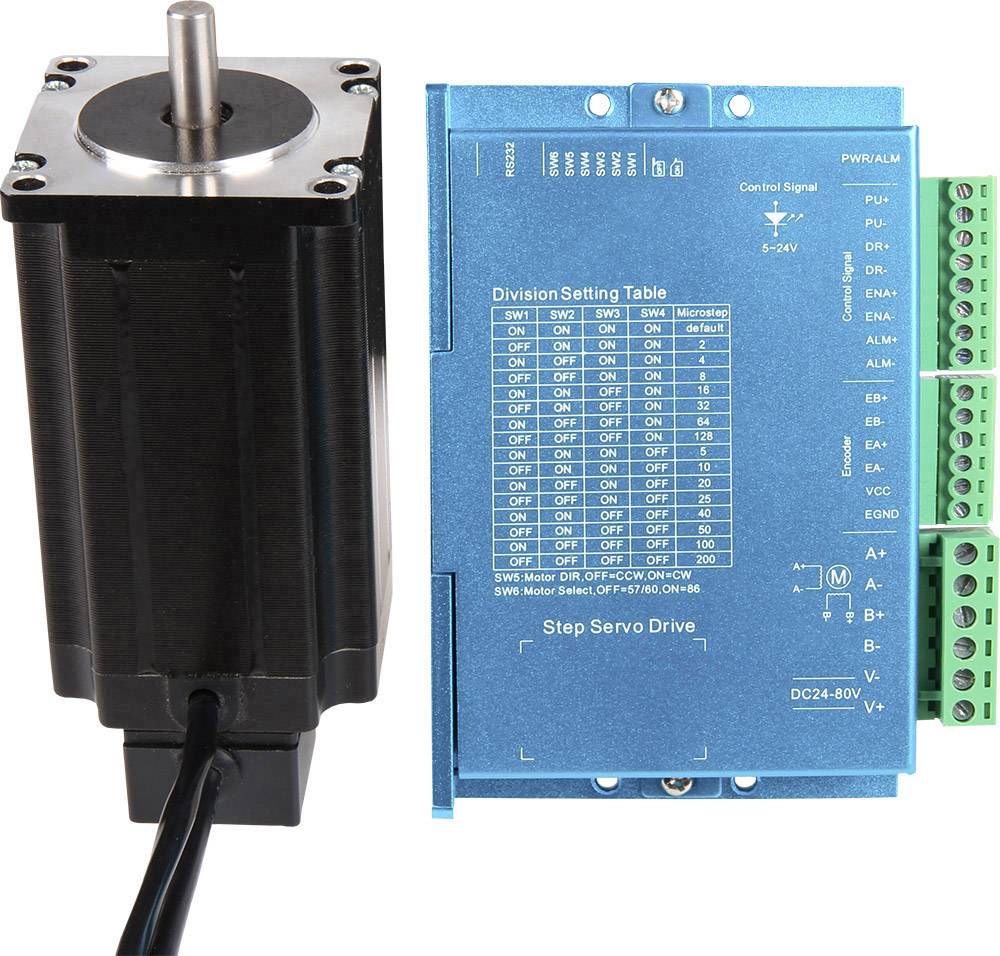

Motore passo-passo e driver blu per motore passo-passo con tabella per le impostazioni di micropassaggio, che mostra le impostazioni degli interruttori e i morsetti di connessione.

1/5

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

21 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (131,14 € / Pezzo)

131,14 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Nema 23 - close loop, 4.2A - 1 Nm

Elevata qualità del prodotto
Incl. feldorientiertem Regulator
Circuito chiuso incl. Regulator con codice di controllo
Driver motore loop chiuso
57 SHD4931-20BQ

Dati tecnici

Dimensioni albero
Ø 8 x 18 mm (albero singolo)
Specifica
57SHD4931-20BQ
Collegamento
2 cavi (motore), 1 cavo
Passi per rivoluzione
200
Particolarità:
Circuito chiuso, con regolatore con codice di controllo
Dimensioni
56 x 56 x 120 mm
Fornitura
Motore passo-passo NEMA23-04CL, azionamento per motori ad anello chiuso
Caratteristiche
Coppia di mantenimento
3 Nm
Tensione nominale
3.15 V
Corrente nominale
4.2 A
Angolo di fase
1,8 °
Numero delle fasi:
2
Resistenza di fase
0,75 Ω
Induttanza di fase
2,8 mH
Resistenza di isolamento
500 V CC
Classe di isolamento
B (130°)
Momento di inerzia
650 g
cm²
Coppia di bloccaggio
0,1 Nm
consentito. Campo di temperatura
-10°C- 50°C.

Angolo: 1,80°

Coppia di arresto: 3 Nm

Ø albero: 8 mm

Lunghezza albero: 18 mm

Codice articolo produttore: Nema23-04cl

Tipo: Nema23-04cl

Larghezza: 56 mm

Corrente nominale: 4.2 A

Tensione nom.: 3.15 V

Fasi: 2

Ø albero: 8 mm

Lunghezza motore: 56 mm

Tipo prodotto: Motore passo passo

Documenti & Download

Scheda tecnica

Scheda tecnica 2148833 Motore passo passo Joy-it Nema23-04cl 3 Nm 4.2 A Diametro albero: 8 mm

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2148833 Motore passo passo Joy-it Nema23-04cl 3 Nm 4.2 A Diametro albero: 8 mm

Descrizione

Questo motore NEMA-23 combina i vantaggi il motore passo-passo e servomotore. È dotato di un circuito di controllo chiuso con sensore di precisione del posizionamento aumenta e nell'ambito della possibilità di fisica previene la perdita di un passo.

Testo tradotto automaticamente.
