Name: Motrona 6588.5150.IO Display digitale
Brand: Motrona
SKU: 2160783
Availability: BackOrder

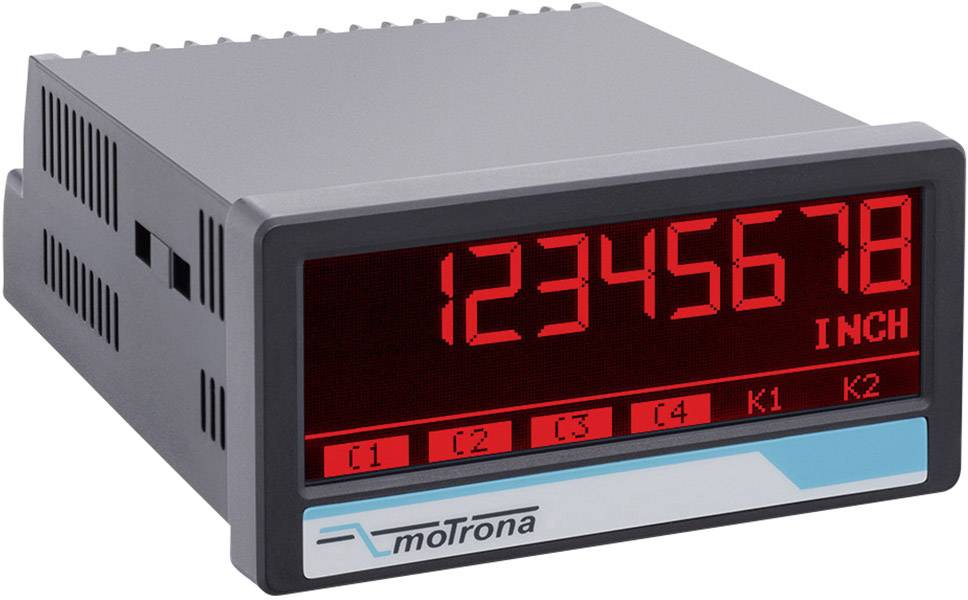

Un contatore elettronico mostra il numero '12345678' su un display a LED rossi, con l'unità di misura 'INCH' affiancata a destra.

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 2 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (425,00 € / Pezzo)

425,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Display IO-Link

Due ingressi analogici a 16 bit scalabili separatamente
±10 V o 0/4 … 20 mA
3 ingressi di controllo per segnali HTL / PNP
Alimentazione elettrica 18... 30 V CC
Uscita tensione ausiliaria 24 VDC per alimentazione encoder
Uscita di riferimento ad alta precisione 10 V per potenziometro> 1 kohm
Alloggiamento a montaggio standard con 96 x 48 mm e grado di protezione IP65
Display grafico luminoso e ad alto contrasto con varianti di colore che dipendono dagli eventi
Emulazione di un display a 7 segmenti con simboli e unità
Parametrizzazione semplice e intuitiva tramite testo semplice e touchscreen
Dispositivo multifunzione con modalità di funzionamento per la visualizzazione di
Ingresso 1, ingresso 2 e collegamenti
(IN1 + IN2, IN1 - IN2, IN1 X IN2, IN1: IN2)
Numerose funzioni come tara, filtro, calcolo del valore medio
Linearizzazione con 24 punti di supporto
Opzione IO (= dispositivo IO-Link V1.1)
Tempi di ciclo< 3 msec
Dati di processo IN 32 byte (6 x valori di processo di AX350):
Valore analogico 1 (in scala / linearizzato) e unità
Valore analogico 2 (in scala / linearizzato) e unità
Valore analogico 1 (in scala / linearizzato) con totalizzazione e unità
Valore analogico 2 (in scala / linearizzato) con totalizzazione e unità
Collegamento valore analogico 1 (in scala / linearizzato) con valore analogico 2 (in scala / linearizzato) e unità
Collegamento totalizzatore valore analogico 1 (scala / linearizzato) con totalizzatore valore analogico 2 (scala / linearizzato) e unità
Dati di processo Out 8 byte (2 valori di processo IO-Link su AX350):
Valori di processo IOL Out 1 con scala, punto decimale regolabile e unità programmabili
Valori di processo Iol Out 2 con scala, punto decimale regolabile e unità programmabili
Trasmissione dati tramite COM3 (230,4 kBaud)

Dati tecnici

Tipo prodotto: Display digitale

Funzioni: Corrente
Tensione

Campo di misura (min.): 20 mA

Tipo: 6588.5150.IO

Range misurazione (max.): 10 V

Tecnologia del display: LCD

: IP65

Larghezza di incasso: 96 mm

Altezza installazione: 48 mm

Tensione di esercizio: 24 V/DC

Dim.: (L x L x A) 116 x 96 x 48 mm

Peso: 200 g

Voltaggio Max.: 30 V/DC

Voltaggio operativo Min.: 18 V/DC

Illuminazione display: rosso

Caratteristiche: Display a colori configurabile
Indicatore per valori multipli

Profondità di montaggio: 116 mm

Colore: Nero

Larghezza: 96 mm

Altezza: 48 mm

Lunghezza: 116 mm

Larghezza telaio: 96 mm

Interfacce: IO-Link

Altezza cifra: 13 mm

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2160783 Motrona 6588.5150.IO Display digitale

Descrizione

Per quanto riguarda l'industria 4.0, l'indicatore di processo con dispositivo IO-Link consente, ad esempio, la digitalizzazione di sensori analogici convenzionali. In questo modo si ottengono una vasta gamma di funzioni innovative per i sensori standard, come la trasmissione di informazioni di stato, la configurazione dei dispositivi durante il funzionamento o la valutazione digitale e la scala dei sensori analogici. Ciò consente soprattutto di risparmiare sui costi di conversione e di messa in funzione. Inoltre, grazie ai numerosi monitoraggi è possibile rilevare e modificare le vulnerabilità, anche prima che si verifichi un livello di dislivello della macchina.
Il dispositivo viene utilizzato come display in loco con dispositivo IO-Link per la visualizzazione di due dati di processo. Con touchscreen resistivo e display grafico multicolore (rosso, verde, giallo). Possibilità di rappresentazione di testo chiaro, simboli e unità

Testo tradotto automaticamente.
