Acquista Motrona 7184.5028 Modulo I/O Morsetto a vite Numero di uscite digitali: 8 Numero di ingressi digitali: 1 da Conrad

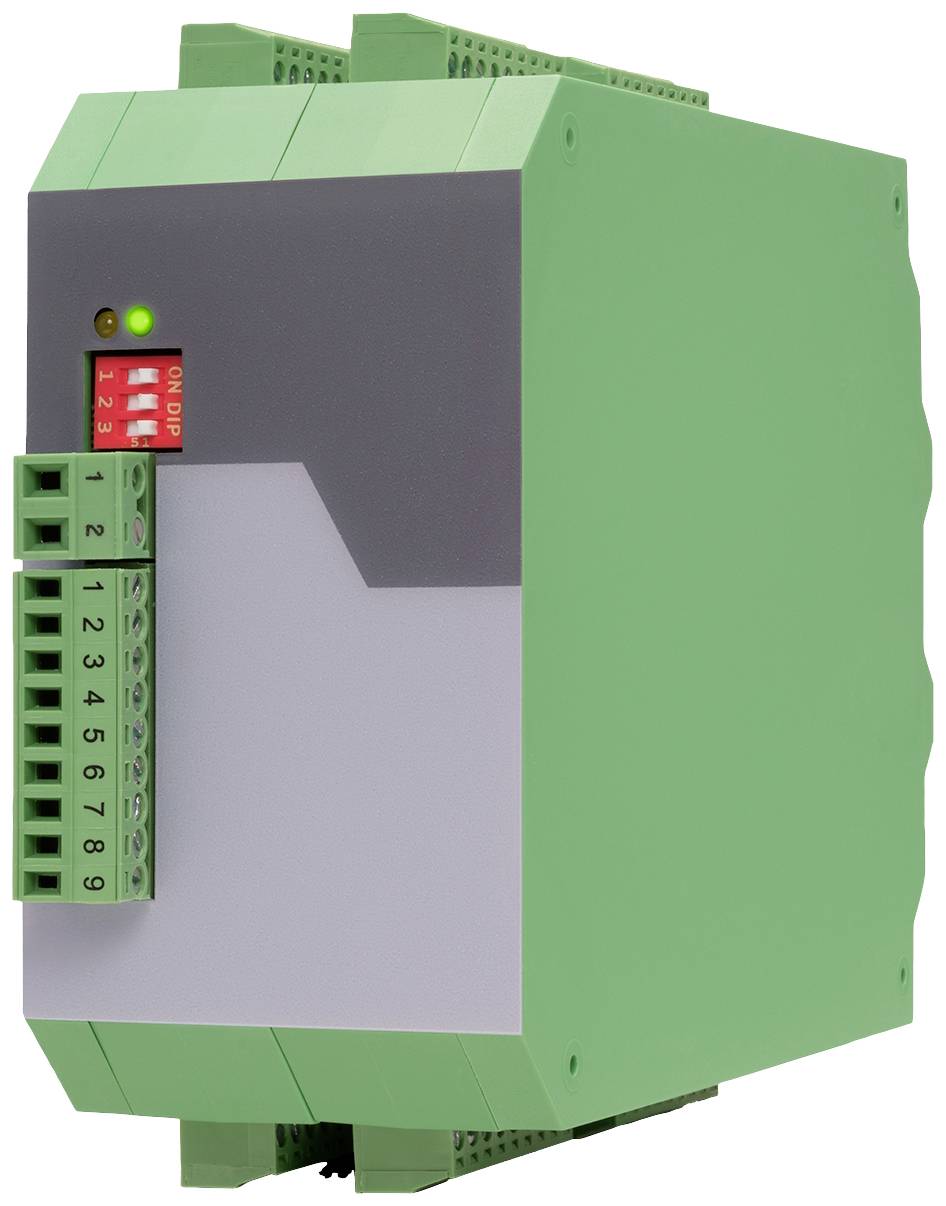

Dispositivo elettronico con involucro in plastica verde e grigia, quattro interruttori rossi e un indicatore LED verde in alto a sinistra.

Tipo prodotto

Modulo I/O

Interfacce

Morsetto a vite

Tipo

7184.5028

Tensione d'esercizio

10 - 30 V/DC

Altezza

118 mm

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

1 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (712,30 € / Pezzo)

712,30 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Distributore/splitter encoder a 8 ingressi con separazione del potenziale

1 ingresso a impulsi in formato A, B, Z [HTL] o A, /A, B, /B, Z, /Z [RS422]
Frequenza d'ingresso fino a 250 kHz [HTL] o 1 MHz [RS422 / TTL]
8 stadi di uscita a controfase
Formati corrispondenti a quelli dei segnali di ingresso, ma con assegnazione individuale del livello di uscita per ogni uscita
Separazione di potenziale tra ingressi e uscite

Dati tecnici

Tensione di alimentazione in ingresso: 10 … 30 VDC
Alimentazione di tensione circuito di protezione: Protezione da inversione di polarità
Tensione di alimentazione ondulazione residua: ≤ 10% a 24 V CC
Alimentazione di corrente assorbita: Circa 25 mA, con alimentazione del codificatore non caricata
Alimentazione di tensione tipo di collegamento: Morsetti a vite, 1,5 mm² / AWG16
Alimentazione encoder tensione di uscita 1: 24 V CC (circa 0,8 V inferiore alla tensione di alimentazione)
Alimentazione encoder corrente di uscita: max. 250 mA, (collegato galvanicamente con alimentazione del dispositivo)
Alimentazione encoder tensione di uscita 2: 5 VDC
Alimentazione encoder corrente di uscita: max. 500 mA, (collegato galvanicamente con alimentazione del dispositivo)
Alimentazione del codificatore circuito di protezione: A prova di cortocircuito
Alimentazione encoder tipo di collegamento: Morsetti a vite, 1,5 mm², 9 poli
Alimentazione encoder altre possibilità: A) esterna tramite una sorgente separata b) tramite la stessa sorgente, che alimenta anche il distributore (10…30 V)
Ingresso incrementale livello segnale (commutabile):
RS422 / TTL (tensione differenziale > 0,5 V);differenziale HTL (tensione differenziale > 2 V)
HTL (ASIMMETRICA): BASSA 0 … 6 V, ALTA 8 … 40 V.
TTL (ASIMMETRICA): BASSA < 0,8 V, ALTA >2,0 V.
Ingresso incrementale tracce: Asimmetrico: A, B, Z o simmetrico: A, /A, B, /B, Z, /Z
Frequenza di ingresso incrementale: max. 1 MHz con RS422 / TTL; max. 500 kHz con differenziale HTL; max. 250 kHz con SE TTL / SE HTL
Ingresso incrementale tipo di collegamento: Morsetti a vite, 1,5 mm² / AWG16
Uscite incrementali numero uscite: 8
Uscite incrementali logica di uscita: Controcase (push-pull)
Uscite incrementali livello del segnale: 5 … 30 V (attivabile tramite il rispettivo testo. Morsetto COM+)
Uscite incrementali tempo di ritardo del segnale: Circa 160 ns
Corrente di uscita incrementale: max. 30 mA
Uscite incrementali circuito di protezione: A prova di cortocircuito
Uscite incrementali tipo di collegamento: Morsetti a vite, 1,5 mm² / AWG16
Separazione di potenziale GT222 / GT224: Separazione di potenziale tra l'ingresso e le uscite e tutti
Separazione di potenziale GT228: Uscite tra loro.
Elementi di visualizzazione numero: 2 LED
Funzioni degli elementi di visualizzazione: 1 x verde per la predisposizione al funzionamento;1 x giallo per il rilevamento degli errori sugli ingressi A, B, Z
Temperatura ambiente di esercizio: Da -20 °C … +60 °C (senza condensa)
Temperatura ambiente di stoccaggio: -30 °C … +75° C (senza condensa)
Tasso di guasto MTBF in anni (funzionamento continuo a 60 °C): 67,7 A.

Tipo prodotto: Modulo I/O

Interfacce: Morsetto a vite

Tipo: 7184.5028

Tensione d'esercizio: 10 - 30 V/DC

Altezza: 118 mm

Lunghezza: 140 mm

Larghezza: 54 mm

Numero di ingressi digitali: 1

Numero di uscite digitali: 8

Dim.: (L x L x A) 140 x 54 x 118 mm

Codice articolo produttore: 7184.5028

Documenti & Download

Scheda tecnica

Scheda tecnica 2899371 Motrona 7184.5028 Modulo I/O Morsetto a vite Numero di uscite digitali: 8 Numero di ingressi digitali: 1

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2899371 Motrona 7184.5028 Modulo I/O Morsetto a vite Numero di uscite digitali: 8 Numero di ingressi digitali: 1

Descrizione

Questo distributore a impulsi a 8 vie con separazione del potenziale è un distributore molto compatto, poco ingombrante e estremamente versatile per segnali di encoder incrementale e sistemi di misurazione. È presente una separazione di potenziale tra i circuiti di ingresso e di uscita e tra i circuiti di uscita. Non esiste un isolamento galvanico dell'ingresso e dell'alimentazione del dispositivo. Questo è particolarmente vantaggioso per la distribuzione degli impulsi in componenti di impianti molto distanti e in condizioni di compatibilità elettromagnetica sfavorevoli, spostamenti di potenziale e condizioni di messa a terra scadenti all'interno di grandi impianti.
