Acquista Motrona 7379.5020 Modulo I/O Morsetto a vite Numero di ingressi analogici: 4 da Conrad

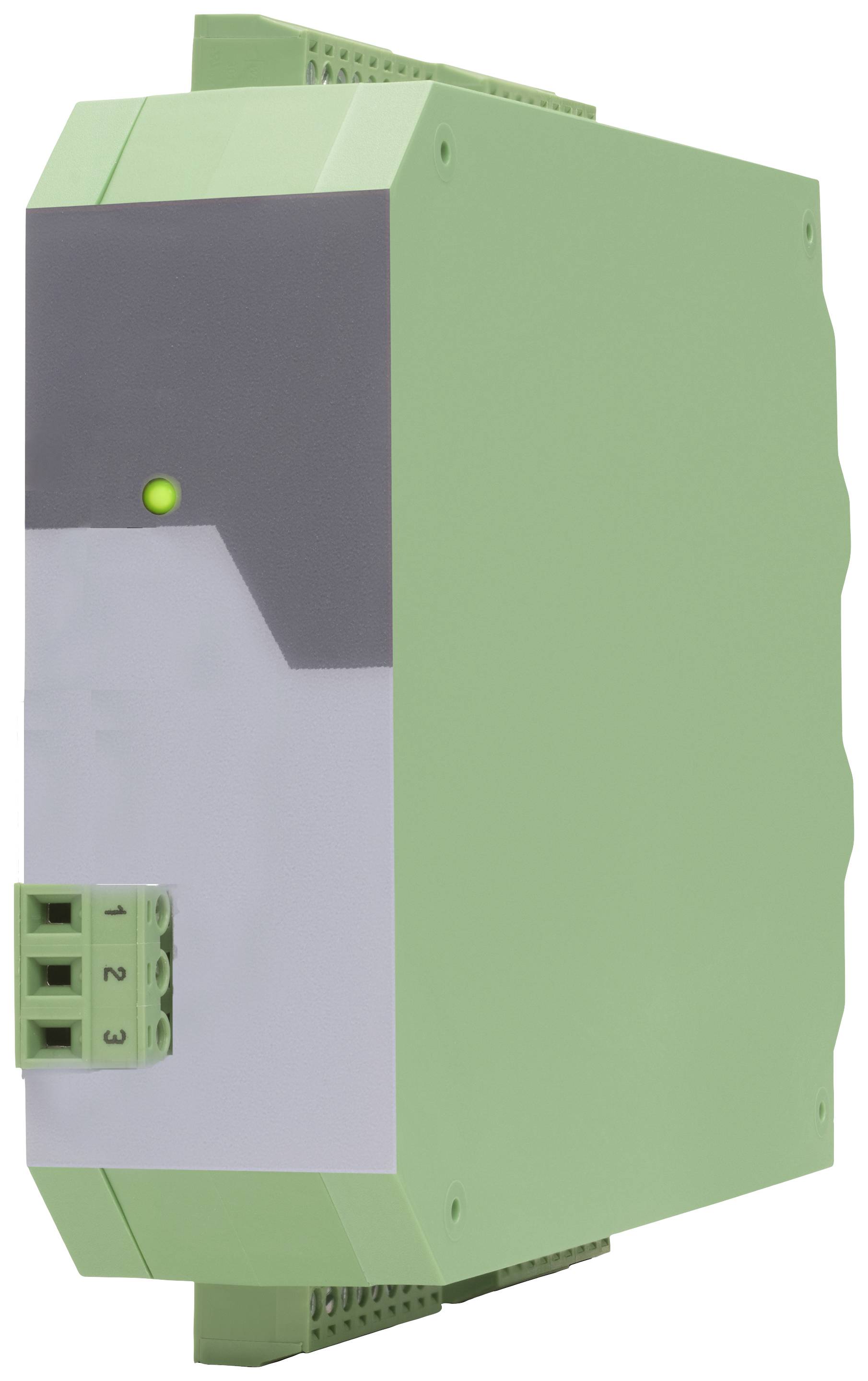

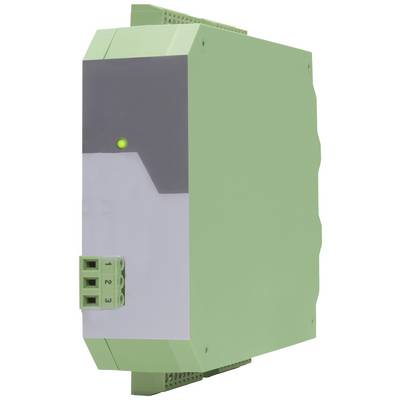

Un dispositivo elettronico verde con un display LED e tre morsetti di connessione, utilizzato in applicazioni industriali.

Tipo prodotto

Modulo I/O

Interfacce

Morsetto a vite

Tipo

7379.5020

Tensione di esercizio

24 V/DC

Tensione d'esercizio

10 - 30 V/DC

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

1 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (192,61 € / Pezzo)

192,61 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Convertitore analogico-IO-Link

4 ingressi analogici
2x corrente e 2x tensione di ingresso
Ingresso di tensione: Da -10 … a +10 V (Ri ≈ 1 mOhm)
Ingresso di corrente: 0 … 20 mA / 4 … 20 mA (Ri ≈ 100 Ohm)
Risoluzione: 16 bit / ± 0,2% (25 °C)
Specifiche: Dispositivo / IO Link V1.1
Velocità in bit: COM 3 (230,4 kbit/s)
Classe porta: Tipo A
Tempo della batteria: 3 ms.
Larghezza dati: 11 byte (4 x 2 byte (dati in ingresso) + 1 byte (stato "CO") + 2 byte (dati diagnostici))

Dati tecnici

Collegamenti tipo di collegamento: Morsetti a vite, 1,5 mm2/ AWG 16
Tensione di alimentazione in ingresso: 24 V CC (18... 30 VDC) tramite 10-Link
Alimentazione di tensione circuito di protezione: Protezione da inversione di polarità
Assorbimento di corrente di alimentazione: Circa 90 mA (senza carico)
Uscita di riferimento tensione di uscita: +10 V.
Precisione uscita di riferimento: ± 0,1 %
Tensione di uscita di riferimento: max. 10 mA/> 1 kohm
Ingressi analogici numero: 4
Configurazione ingressi analogici: 2x corrente e 2x ingresso di tensione
Ingressi analogici ingresso di tensione: -10... +10 V (Ri 1 mOhm)
Ingressi analogici ingresso di corrente: 0... 20 mA / 4... 20 mA (Ri 100 Ohm)
Risoluzione/precisione ingressi analogici: 16 bit / ± 0,2% (25 °C)
Ingressi di controllo (solo con opzione "CO") numero: 3
Ingressi di controllo (solo con opzione "CO") formato: HTL, PNP (Low 0... 3 V, High 9... 30 V)
Ingressi di controllo (solo con opzione "CO") frequenza: max. 1 kHz
Ingressi di controllo (solo con opzione "CO") tempo di risposta: Circa 1 ms.
Ingressi di controllo (solo con opzione "CO") Tempo di trasmissione (10 link): Ogni circa 1 ms - (tempo ciclo 10 link)
Ingressi di controllo (solo con opzione "CO") carico: max. 2 mA a 24 V CC
Uscite di controllo (solo con opzione "CO")numero: 2
Uscite di controllo (solo con opzione "CO") formato: 5... 30 V (a seconda della tensione su Com+), PNP
Uscite di controllo (solo con opzione "CO") corrente di uscita: max. 100 mA per uscita
Uscite di controllo (solo con opzione "CO") tempo di risposta: Min. 1 ms (a seconda dell'impostazione "Sampling Time" e "Average Filter")
Uscite di controllo (solo con opzione "CO") Tempo di trasmissione (10 link): Ogni circa 1 ms - (tempo ciclo 10 link)
Gruppo IO-Link / Specificazione: Dispositivo /10 Link V1.1
Velocità di trasmissione IO-Link: COM 3 (230,4 kbit/s)
Porta IO-Link classe: Tipo A.
Tempo di ciclo IO-Link: Min. 1 ms.
Larghezza dati IO-Link: 11 byte (4 x 2 byte (dati in ingresso) + 1 byte (stato "CO") + 2 byte (dati diagnostici))
Numero elementi di visualizzazione: 1 LED
Funzioni degli elementi di visualizzazione: 1 x verde per la disponibilità operativa o 10 Link Status (con opzione "CO")
Materiale alloggiamento: Plastica
Montaggio dell'alloggiamento: Su guida DIN da 35 mm (in conformità con EN 60715)
Dimensioni alloggiamento (L x A x P): (Senza collegamenti) 34 x 100 x 131 mm
Dimensioni alloggiamento (L x A x P): (Con collegamenti) 34 x 109 x 140 mm
Peso alloggiamento: Circa 160 g
Tipo di protezione alloggiamento: IP20
Temperatura ambiente di esercizio: -20 °C... +60 °C non in funzione
Temperatura ambiente di stoccaggio: -25 °C... +70°C
Condizioni ambientali altitudine: max. 2000 m s.s.
Condizioni ambientali Umidità: max. 80% Umidità relativa fino a 30°C.
Condizioni ambientali grado di inquinamento: 2
Tasso di guasto MTBF in anni: (Funzionamento continuo a 60 °C) 102,7 A.

Tipo prodotto: Modulo I/O

Interfacce: Morsetto a vite

Tipo: 7379.5020

Tensione di esercizio: 24 V/DC

Tensione d'esercizio: 10 - 30 V/DC

Altezza: 109 mm

Lunghezza: 140 mm

Larghezza: 34 mm

Numero di ingressi analogici: 4

Dim.: (L x L x A) 140 x 34 x 109 mm

Codice articolo produttore: 7379.5020

Documenti & Download

Scheda tecnica

Scheda tecnica 2899373 Motrona 7379.5020 Modulo I/O Morsetto a vite Numero di ingressi analogici: 4

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2899373 Motrona 7379.5020 Modulo I/O Morsetto a vite Numero di ingressi analogici: 4

Descrizione

Il dispositivo può essere utilizzato come convertitore di segnale per segnali analogici standard (-10 …+10 V o 0/4 … 20 mA), che devono essere trasmessi come valori di processo ciclici tramite IO - Link. Oltre ai suoi quattro ingressi analogici (due fissi come tensione e gli altri due fissi come ingressi di corrente), il convertitore di segnale dispone di un'uscita di riferimento ad alta precisione (+10,00 V ± 0,1 %), che può essere utilizzata, ad esempio, per il collegamento di diversi potenziometri.

Testo tradotto automaticamente
