Acquista Motrona 7379.5021 Modulo I/O Numero di ingressi digitali: 1 da Conrad

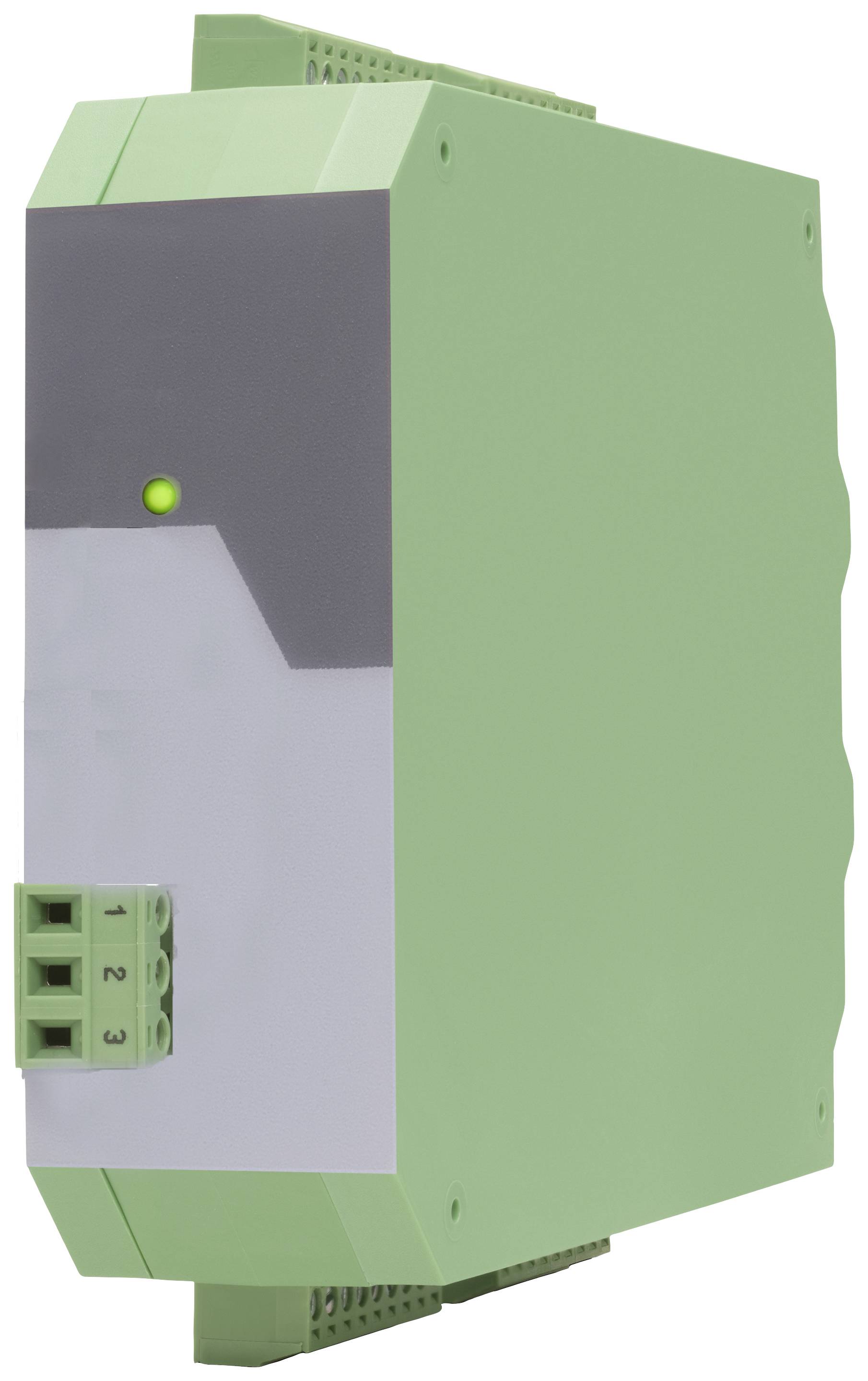

Un dispositivo elettronico verde con una luce LED illuminata e tre connessioni numerate sul lato frontale.

Tipo prodotto

Modulo I/O

Tipo

7379.5021

Tensione di esercizio

24 V/DC

Tensione d'esercizio

12 - 30 V/DC

Altezza

109 mm

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

2 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (225,41 € / Pezzo)

225,41 €

IVA escl.

Spedizione gratuita

Solo 2 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Convertitore DMS a IO-Link

Ingresso DMS con lettura posteriore
Configurazione:
Tensione: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
Risoluzione: 16 bit
Precisione: +/- 0,01% / 10K
Tensione di alimentazione DMS: 3-10 VDC max. 50 mA

Dati tecnici

Collegamenti tipo di collegamento: Morsetti a vite, 1,5 mrn2/ AWG 16
Tensione di alimentazione in ingresso: 24 V CC (18... 30 VDC - tramite porta master 10-Link)
Alimentazione di tensione circuito di protezione: Protezione da inversione di polarità
Assorbimento di corrente di alimentazione: Circa 75 mA (senza carico)
Numero di ingressi DMS: 1 con lettura posteriore
Configurazione ingresso DMS: Tensione
Sensibilità ingresso DMS: +1- 5mV, +/-10mV, +/-20e, +/-4OmV, +/-80mV
Risoluzione ingresso DMS: 16 bit
Precisione ingresso DMS: +/- 0,01% / 10K
Tensione di alimentazione DMS ingresso DMS: 3-10 VDC
Corrente d'uscita ingresso DMS: max. 50 mA
Ingressi di controllo (solo con opzione "CO")numero: Formato: 3
Ingressi di controllo (solo con opzione "CO")frequenza: HTL, PNP (Low 0... 3 V, High 9... 30 V) max. 1 kHz
Ingressi di controllo (solo con opzione "CO")tempo di risposta: Circa 1 ms.
Ingressi di controllo (solo con opzione "CO")Tempo di trasmissione (10 link): Ogni circa 2 ms - (tempo ciclo 10 link)
Ingressi di controllo (solo con opzione "CO")carico: max. 2 mA a 24 V CC
Uscite di controllo (solo con opzione "CO")numero: 2
Uscite di controllo (solo con opzione "CO")formato: 5... 30 V (a seconda della tensione su Com+), PNP
Uscite di controllo (solo con opzione "CO")corrente di uscita: max. 100 mA per uscita (con alimentazione esterna Com+!)
Uscite di controllo (solo con opzione "CO")tempo di risposta: Min. 1 ms (a seconda del "Sampling Time" ecc. Impostazione "filtro")
Uscite di controllo (solo con opzione "CO")Tempo di trasmissione (10 link): Ogni circa 2 ms - (tempo ciclo 10 link)
Assemblaggio/specifiche: Dispositivo /10 Link V1.1
Velocità di trasmissione I0-Link: COM 3 (230,4 kbit/s)
I0-Link Port Class: Tipo A.
I0-Link tempo di ciclo: Min. 2 ms.
I0-Link larghezza dati: 16 byte (14 byte (dati in ingresso) + 1 byte (stato "CO") + 1 byte (dati diagnostici))
Numero elementi di visualizzazione: 1 LED
Funzioni degli elementi di visualizzazione: 1 x verde per la disponibilità operativa o 10 Link Status (con opzione "CO")
Materiale alloggiamento: Plastica
Montaggio dell'alloggiamento: Su guida DIN da 35 mm (in conformità con EN 60715)
Dimensioni alloggiamento (L x A x P) (senza collegamenti): 34 x 100 x 131 mm
Dimensioni alloggiamento (L x A x P) (con collegamenti): 34 x 109 x 140 mm
Peso alloggiamento: Circa 160 g
Tipo di protezione alloggiamento: IP20
Temperatura ambiente di esercizio: -20 °C... +60 °C non in funzione
Temperatura ambiente di stoccaggio: -25 °C... +70°C
Condizioni ambientali altitudine: max. 2000 m s.s.
Condizioni ambientali Umidità: max. 80% Umidità relativa fino a 30°C.
Condizioni ambientali grado di inquinamento: 2
MTBF in anni (funzionamento continuo a 60 °C): 92,9 A.
Programmazione

Tipo prodotto: Modulo I/O

Tipo: 7379.5021

Tensione di esercizio: 24 V/DC

Tensione d'esercizio: 12 - 30 V/DC

Altezza: 109 mm

Lunghezza: 140 mm

Larghezza: 34 mm

Numero di ingressi digitali: 1

Dim.: (L x L x A) 140 x 34 x 109 mm

Codice articolo produttore: 7379.5021

Documenti & Download

Scheda tecnica

Scheda tecnica 2899374 Motrona 7379.5021 Modulo I/O Numero di ingressi digitali: 1

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2899374 Motrona 7379.5021 Modulo I/O Numero di ingressi digitali: 1

Descrizione

Questo dispositivo è Ideal per il collegamento di un sensore DMS a ponte pieno, il cui risultato di misurazione viene trasmesso ciclicamente tramite i dati di processo tramite IO Link.
I singoli parametri del dispositivo possono essere impostati e salvati tramite Diverser Engineering Tools o durante il funzionamento tramite IO - Link. Grazie al meccanismo "Data Storrage" supportato è possibile sostituire i dispositivi in qualsiasi momento in modo semplice e senza problemi.
