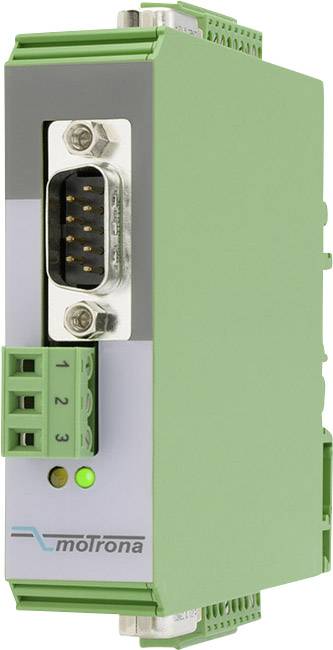

Motrona 8386.5010 8386.5010 Distributore di segnale SinCos
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Distributore di segnale SinCos
Tensione di esercizio
24 V/DC
Tipo
8386.5010
Ingressi di misura
1
Uscite
4
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
446,72 €
3
2% = 10,90 €
435,82 €
5
3% = 15,23 €
431,49 €
10
4% = 18,14 €
428,58 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (446,72 € / Pezzo)
446,72 €
IVA escl.
Spedizione gratuita
Solo 6 Pezzo(i) disponibili
Highlights & Dettagli
Distributore di segnale e convertitore di segnale sinusoidale per codificatore con coseno-AusgangTyp SV210
- 1 x sinCos-Eingang
- 2 x sinCos-Ausgang
- 2 x Uscita incrementale (TTL/HTL)
Dati tecnici
- Alimentazione: trasduttore 5VDC
- Frequenza limite: 500 kHz
- Trasduttore di ingresso segnale: sin+ / sin/cos+ / cos/ref+ / ref e in formato 1 Vss
- Uscite: 2 uscite del coseno sinusoidale con lo stesso formato del,ingresso analogico 2 incrementali sono possibili uscite in formato A, /A, B, /B, Z, /Z , regolabile singolarmente su TTL/RS422 o livello HTL (10-30 V), livello
- Durata del segnale: circa 200nsek.
- Tipo
8386.5010
- Tipo prodotto
Distributore di segnale SinCos
- Ingressi di misura
1
- Uscite
4
- Tensione di esercizio
24 V/DC
- Dim.
(L x L x A) 102 x 22.5 x 102 mm
- Peso
100 g
- Larghezza
22.5 mm
- Altezza
102 mm
- Lunghezza
102 mm
Documenti & Download
Scheda tecnica
Scheda tecnica 1380699 Motrona 8386.5010 8386.5010 Distributore di segnale SinCos
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1380699 Motrona 8386.5010 8386.5010 Distributore di segnale SinCos
Descrizione
Lo SV 210 - Distributore di segnale viene impiegato per i segnali cosiddetta sincos-geber pulito e senza problemi su più dispositivi. In questo modo è possibile terminali a scelta con sincos-signalen sia con rilevatore incrementale di impulsi.
Su entrambe le uscite sinusoidale fornisce il distributore, a sua volta, segnali di onde a sinusoide con lo stesso formato all'ingresso, compreso il trasduttore Referenzimpulses (se presente). sul lato Tutti i segnali di onde a sinusoide utilizzando il rivelatore di tensione per uso industriale normale formato da 1 Vss (differenziale).
Segnali di corrente dopo l'standard 11 nessun non supportato sul dispositivo.
Su entrambe le uscite incrementale fornisce il distributore potenziali, esattamente un impulso sinusoidale pro periodo e un impulso in base al riferimento in arrivo a impulsi. Sono disponibili in linea di principio, la differenza di segnali A, /A, B, /B, Z, /Z. Il livello di uscita è per ciascuna delle due uscite selezionabili separatamente incrementale (intervallo TTL 5 V a HTL max. 30 V)
Testo tradotto automaticamente.
Su entrambe le uscite sinusoidale fornisce il distributore, a sua volta, segnali di onde a sinusoide con lo stesso formato all'ingresso, compreso il trasduttore Referenzimpulses (se presente). sul lato Tutti i segnali di onde a sinusoide utilizzando il rivelatore di tensione per uso industriale normale formato da 1 Vss (differenziale).
Segnali di corrente dopo l'standard 11 nessun non supportato sul dispositivo.
Su entrambe le uscite incrementale fornisce il distributore potenziali, esattamente un impulso sinusoidale pro periodo e un impulso in base al riferimento in arrivo a impulsi. Sono disponibili in linea di principio, la differenza di segnali A, /A, B, /B, Z, /Z. Il livello di uscita è per ciascuna delle due uscite selezionabili separatamente incrementale (intervallo TTL 5 V a HTL max. 30 V)
Testo tradotto automaticamente.
Versione
- Alloggiamento in plastica sottile, occupa poco spazio per guide portanti,montaggio collegamenti per sincos-signale tramite connettore D-SUB,uscite a impulsi incrementali sono possibili tramite morsetti a vite inseribili.
