Acquista Motrona Display digitale da Conrad

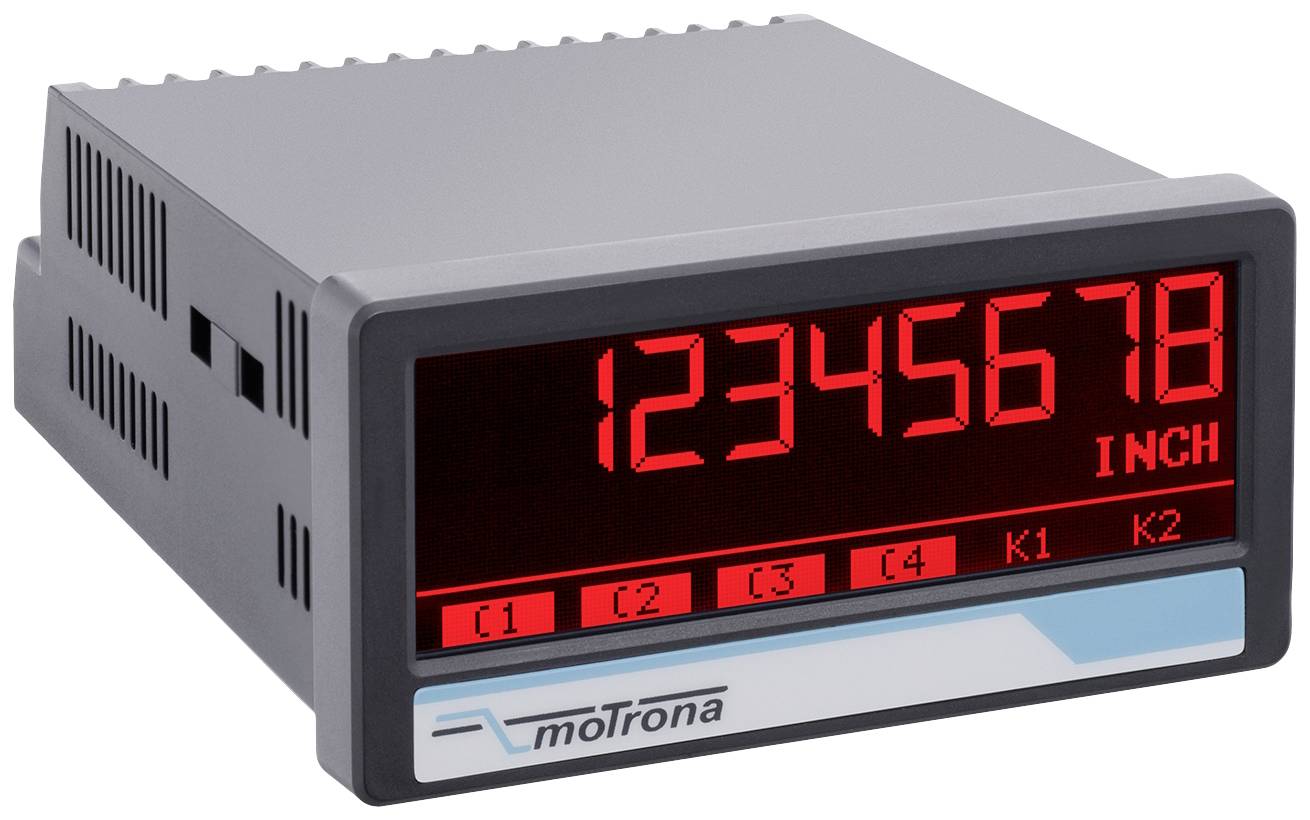

Display digitale con cifre rosse che mostra '12345678 INCH'. Dispositivo con involucro grigio e parte anteriore con il marchio 'moTrona'.

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

2 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (348,36 € / Pezzo)

348,36 €

IVA escl.

Spedizione gratuita

Solo 2 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Display Profinet

Display multifunzione con interfaccia PROFINET
Modalità di funzionamento per la visualizzazione di due valori di processo e collegamenti dei due valori (1+2, 1-2, 1x2, 1:2)
Profinet IO Device ConPerformance classe B
dual Port Ethernet con switch integrato
Display luminoso e ad alto contrasto con varianti di colore che dipendono dagli eventi
Parametrizzazione semplice e intuitiva tramite testo semplice e touchscreen
Alloggiamento a montaggio standard con 96 x 48 mm e grado di protezione IP65
Uscite di commutazione opzionali

Dati tecnici

Collegamenti tipo di collegamento: Morsetti a vite, 1,5 mm2 / AWG 16
Tensione d'ingresso DC: 18... 30 V CC
Alimentazione di tensione circuito di protezione CC: Protezione da inversione di polarità
Alimentazione CC assorbimento di corrente: Circa 100 mA (senza carico)
Alimentazione di tensione CC protezione: Esterna: T 0,5 A.
Uscita tensione ausiliaria con alimentazione DC: 24 VDC (circa 1 V inferiore alla tensione di ingresso), max. 250 mA o 5 VDC (± 15%), max. 250 mA
Uscita tensione ausiliaria con alimentazione AC: 24 VDC (± 15%) (max. 150 mA fino a 45°C / 80 mA a partire da 45°C) o 5 VDC (± 15%), max. 250 mA
Porta interfaccia Profinet: 2 porte Ethernet RJ45 con switch integrato e separazione galvanica
Interfaccia Profinet velocità di trasmissione dati: 100 Mbit/s full duplex
Interfaccia Profinet comunicazione: Profinet IO Device, Profinet RT con scambio di dati ciclico e aciclico
Interfaccia Profinet classe di conformità: B
Interfaccia Profinet Netload classe: III
Numero ingressi di controllo: 3
Formato ingressi di controllo: HTL, PNP (Low 0... 3 V, High 9... 30 V)
Frequenza ingressi di controllo: max. 10 kHz
Carico sugli ingressi di controllo: max. 2 mA / Ri > 15 kohm / 470 pF
Tipo di display: LCD grafico con retroilluminazione
Area di visualizzazione: 8 decadi più segno (-999999... 99999999)
Display altezza cifre 13 mm
Display colore: Rosso/verde/giallo (commutabile)
Funzionamento display: Touchscreen (resistivo)
Materiale alloggiamento: ABS, UL 94 V-0
Montaggio dell'alloggiamento: Montaggio del pannello di comando
Dimensioni alloggiamento (L x A x P): 96 x 48 x 116 mm
Sezione alloggiamento (L x A): 91 x 43 mm
Tipo di protezione alloggiamento: IP65 lato frontale, IP20 lato posteriore
Peso alloggiamento: Circa 200 g
Temperatura ambiente di esercizio: -20°C... +60°C
Temperatura ambiente di stoccaggio: -25°C... +70°C

Tipo prodotto: Display digitale

Tipo: 8078.5150

Tecnologia del display: LCD grafico

: IP20 (retro)
IP65 (frontale)

Larghezza di incasso: 91 mm

Display (Counts): -99999999
99999999

Altezza installazione: 43 mm

Dim.: (L x L x A) 116 x 96 x 48 mm

Peso: 200 g

Voltaggio Max.: 30 V/DC

Voltaggio operativo Min.: 18 V/DC

Illuminazione display: RGB

Caratteristiche: Display a colori configurabile

Profondità di montaggio: 43 mm

Larghezza: 96 mm

Altezza: 48 mm

Lunghezza: 116 mm

Larghezza telaio: 96 mm

Altezza telaio: 4.8 cm

Interfacce: RJ45

Interfacce: Morsetto a vite

Altezza cifra: 13 mm

Documenti & Download

Scheda tecnica

Scheda tecnica 2899375 Motrona Display digitale

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2899375 Motrona Display digitale

Descrizione

Il dispositivo è progettato come dispositivo di visualizzazione per PROFINET per l'installazione di pannelli di commutazione.
È possibile scalare, collegare e visualizzare due valori di dati di processo trasmessi dal controller PROFINET.
Grazie all'utilizzo intuitivo, alle numerose funzioni e opzioni è utilizzabile universalmente.
Per la messa in funzione del dispositivo di visualizzazione PROFINET e la comprensione di queste istruzioni per l'uso, si presuppone una conoscenza di base del funzionamento di PROFINET IO.

Testo tradotto automaticamente

Versione

Robusto alloggiamento in plastica
Display luminoso e ad alto contrasto con varianti di colore che dipendono dagli eventi
Emulazione di un display a 7 segmenti con simboli e unità
Parametrizzazione semplice e intuitiva tramite testo semplice e touchscreen
