Acquista Omron G6B-1114P-US 5 VDC Relè per PCB 5 V/DC 5 A 1 NA 1 pz. da Conrad

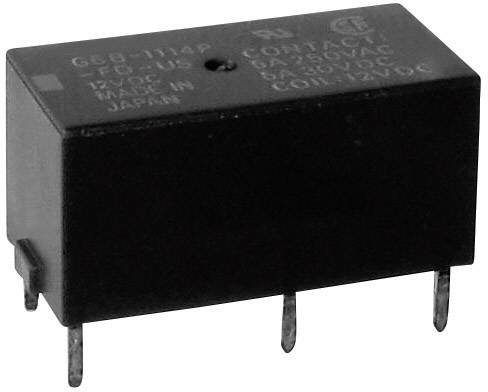

Un relè nero rettangolare con quattro pin, con la scritta 'G6B-1114P' visibile, probabilmente per uso industriale o elettronico.

Immagine simile

Disegno tecnico con quattro fori, diametro 1,1. Dimensioni: 10,16 cm e 7,62 cm. Le linee indicano la posizione e le distanze dei fori.

Rappresentazione di un componente elettronico con due viste. Dimensioni: lunghezza 20 mm, larghezza 10 mm, altezza 10 mm; pin di connessione dettagliati.

'Schema schematico di un relè elettrico con punti di connessione 1, 3, 4 e 6.'

1/4

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

5 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

1 NA

Tensione di commutazione max

125 V/DC

380 V/AC

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

101 Pezzo(i) (Solo fino ad esaurimento scorte)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (1,63 € / Pezzo)

1,63 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Resistenza alla corrente di dispersione: PTI (CTI) > 100
Lavabile RTIII

Tipo prodotto: Relè per PCB

Tipo: G6B-1114P-US 5 VDC

Tensione nominale bobina: 5 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 125 Ω

Tipo contatto: 1 NA

Materiale di contatto: AgNi

Tensione di commutazione max: 125 V/DC
380 V/AC

Corrente di commut. max.: 5 A

Max. potenza di commutazione: 150 W
1250 VA

Aria/distanza di dispersione (bobina/contatti): 5 mm

Collegamento: Pin a saldare

Durata elettrica: 100000 cicli di commutazione

Durata meccanica: 50 x 10⁶ cicli di commutazione

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Lunghezza: 20 mm

Larghezza: 10 mm

Altezza: 10 mm

Dim.: (L x L x A) 20 x 10 x 10 mm

Contenuto: 1 pz.

Numero della parte: G6B1114PUS5DC

Serie No: G6B1114PUS5DC

Resistenza isolamento: (500 V/DC) 1000 MΩ

Tensione nominale: 5 V/DC

Potenza di commutazione: 250 V/AC/30 V/DC/5 A, 1250 VA/150 W

Tensione di commutazione: 125 V/DC/380 V/AC

Corrente di commutazione: 5 A

Resistenza tensione: (Bobina/contatto) 3000 V/AC/(contatto aperto) 1000 V/AC

Tipo: G6B-1114P-US 5 VDC

Temperatura ambiente: -25 - +70 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 503821 Omron G6B-1114P-US 5 VDC Relè per PCB 5 V/DC 5 A 1 NA 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 503821 Omron G6B-1114P-US 5 VDC Relè per PCB 5 V/DC 5 A 1 NA 1 pz.

Descrizione

Relè monostabile per circuiti stampati piatto ed estremamente compatto, con il vantaggio di avere dispositivo di apertura e chiusura separati! Polarizzato, con consumi ridotti e uno campo di dispersione magnetica ridotto. Utilizzabile nel settore delle misurazioni, negli uffici, nell'automazione e nei comandi industriali.
