Acquista Omron G6B-2114P-US 24 VDC Relè per PCB 24 V/DC 5 A 1 NA, 1 NC 1 pz. da Conrad

Un relè nero rettangolare con quattro pin, con la scritta 'G6B-1114P' visibile, probabilmente per uso industriale o elettronico.

Immagine simile

Disegno tecnico di un componente elettronico con dimensioni: larghezza 10,16 mm, altezza 11 mm, profondità 7,62 mm.

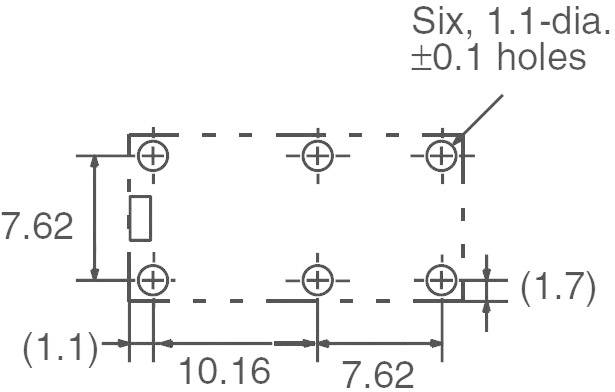

Disegno tecnico di un componente rettangolare con sei fori, diametro 1,1 ±0,1. Dimensioni: lunghezza totale 17,78, larghezza 7,62.

'Piano elettrico con simboli e numeri da 1 a 8. Il diagramma mostra la disposizione degli interruttori e dei collegamenti.'

1/4

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

24 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

1 NA

1 NC

Tensione di commutazione max

125 V/DC

380 V/AC

Scheda tecnica (PDF)

Consegna entro Mer. 23 Set.

21 Pezzo(i) (Solo fino ad esaurimento scorte)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (2,29 € / Pezzo)

2,29 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Resistenza alla corrente di dispersione: PTI (CTI) > 100
Lavabile RTIII

Tipo prodotto: Relè per PCB

Tipo: G6B-2114P-US 24 VDC

Tensione nominale bobina: 24 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 1920 Ω

Tipo contatto: 1 NA
1 NC

Materiale di contatto: AgNi

Tensione di commutazione max: 125 V/DC
380 V/AC

Corrente di commut. max.: 5 A

Max. potenza di commutazione: 150 W
1250 VA

Aria/distanza di dispersione (bobina/contatti): 3.2 mm

Collegamento: Pin a saldare

Durata elettrica: 100000 cicli di commutazione

Durata meccanica: 50 x 10⁶ cicli di commutazione

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Lunghezza: 20 mm

Larghezza: 11 mm

Altezza: 11 mm

Dim.: (L x L x A) 20 x 11 x 11 mm

Contenuto: 1 pz.

Numero della parte: G6B2114PUS24DC

Serie No: G6B2114PUS24DC

Resistenza isolamento: (500 V/DC) 1000 MΩ

Tensione nominale: 24 V/DC

Potenza di commutazione: 250 V/AC/30 V/DC/5 A, 1250 VA/150 W

Tensione di commutazione: 125 V/DC/380 V/AC

Corrente di commutazione: 5 A

Resistenza tensione: (Bobina/contatto) 3000 V/AC/(contatto aperto) 1000 V/AC

Tipo: G6B-2114P-US 24 VDC

Temperatura ambiente: -25 - +70 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 503828 Omron G6B-2114P-US 24 VDC Relè per PCB 24 V/DC 5 A 1 NA, 1 NC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 503828 Omron G6B-2114P-US 24 VDC Relè per PCB 24 V/DC 5 A 1 NA, 1 NC 1 pz.

Descrizione

Relè monostabile per circuiti stampati piatto ed estremamente compatto, con il vantaggio di avere dispositivo di apertura e chiusura separati! Polarizzato, con consumi ridotti e uno campo di dispersione magnetica ridotto. Utilizzabile nel settore delle misurazioni, negli uffici, nell'automazione e nei comandi industriali.
