Acquista Omron G6B-2214P-US 24 VDC Relè per PCB 24 V/DC 5 A 2 NA 1 pz. da Conrad

Un relè nero rettangolare con quattro pin, con la scritta 'G6B-1114P' visibile, probabilmente per uso industriale o elettronico.

Immagine simile

Disegno tecnico di un componente elettronico con dimensioni: larghezza 10,16 mm, altezza 11 mm, profondità 7,62 mm.

Disegno tecnico di un componente rettangolare con sei fori, diametro 1,1 ±0,1. Dimensioni: lunghezza totale 17,78, larghezza 7,62.

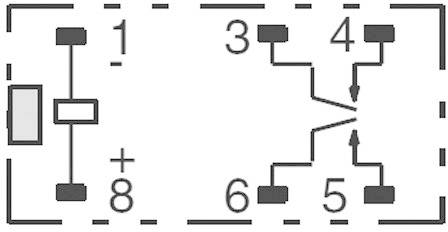

'Schema di un relè elettrico. A sinistra: bobina su 1 e 8. A destra: contatti su 3, 4, 5, 6. Circuito controllato dal percorso di commutazione.'

1/4

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

24 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

2 NA

Tensione di commutazione max

125 V/DC

380 V/AC

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

81 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (6,55 € / Pezzo)

6,55 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Resistenza alla corrente di dispersione: PTI (CTI) > 100
Lavabile RTIII

Tipo prodotto: Relè per PCB

Tipo: G6B-2214P-US 24 VDC

Tensione nominale bobina: 24 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 1920 Ω

Tipo contatto: 2 NA

Materiale di contatto: AgNi

Tensione di commutazione max: 125 V/DC
380 V/AC

Corrente di commut. max.: 5 A

Max. potenza di commutazione: 150 W
1250 VA

Aria/distanza di dispersione (bobina/contatti): 3.2 mm

Collegamento: Pin a saldare

Durata elettrica: 100000 cicli di commutazione

Durata meccanica: 50 x 10⁶ cicli di commutazione

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Lunghezza: 20 mm

Larghezza: 11 mm

Altezza: 11 mm

Dim.: (L x L x A) 20 x 11 x 11 mm

Contenuto: 1 pz.

Numero della parte: G6B2214PUSDC24

Resistenza isolamento: (500 V/DC) 1000 MΩ

Tensione nominale: 24 V/DC

Potenza di commutazione: 250 V/AC/30 V/DC/5 A, 1250 VA/150 W

Tensione di commutazione: 125 V/DC/380 V/AC

Corrente di commutazione: 5 A

Resistenza tensione: (Bobina/contatto) 3000 V/AC/(contatto aperto) 1000 V/AC

Tipo: G6B-2214P-US 24 VDC

Temperatura ambiente: -25 - +70 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 503831 Omron G6B-2214P-US 24 VDC Relè per PCB 24 V/DC 5 A 2 NA 1 pz.

Descrizione

Relè monostabile per circuiti stampati piatto ed estremamente compatto, con il vantaggio di avere dispositivo di apertura e chiusura separati! Polarizzato, con consumi ridotti e uno campo di dispersione magnetica ridotto. Utilizzabile nel settore delle misurazioni, negli uffici, nell'automazione e nei comandi industriali.
