Acquista Panasonic ACT112 Relè per auto 12 V/DC 20 A 1 scambio da Conrad

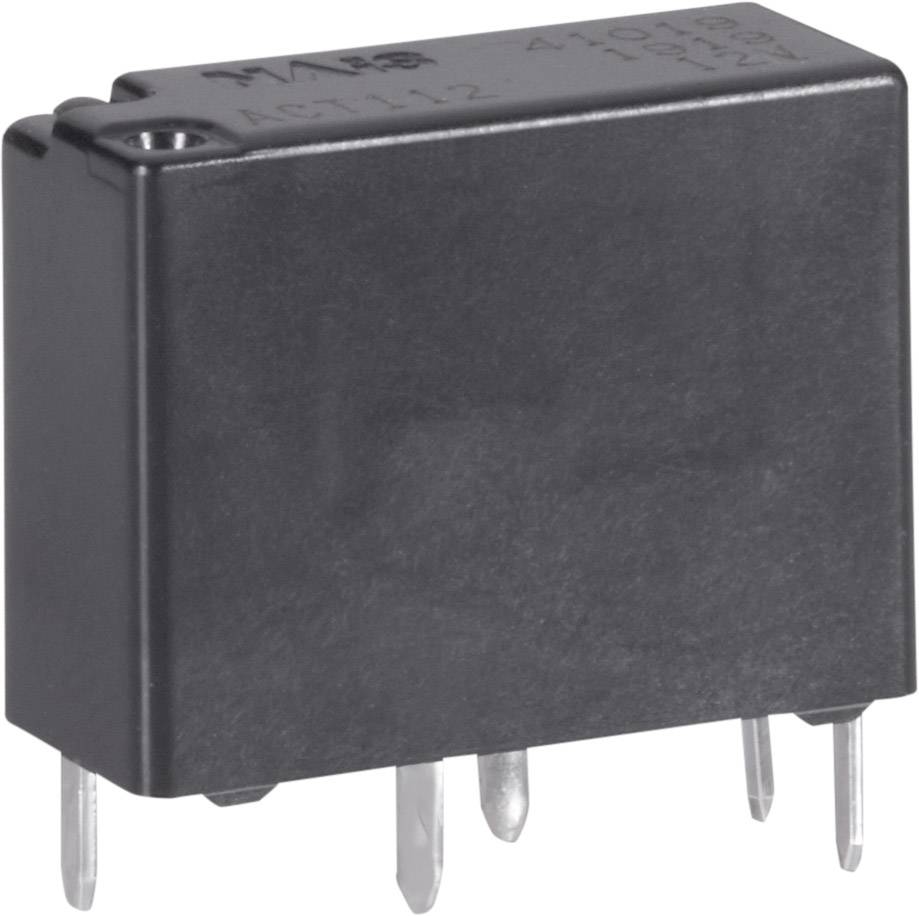

Un relè elettronico nero con quattro spinotti metallici.

Immagine simile

Disegno tecnico con quotature e tolleranze. Mostra le distanze e i diametri di vari punti e linee.

Disegno tecnico con dimensioni dei componenti in millimetri; mostra la vista frontale, laterale e superiore di un componente elettronico.

Schema di un relè: Mostra i contatti 'COM', 'NO', 'NC', simboleggia il circuito aperto e chiuso con un'indicazione a LED.

1/4

Immagine simile

Tipo prodotto

Relè per auto

Tensione nominale bobina

12 V/DC

Tipo contatto

1 scambio

Collegamento

Da CS

Tensione di commutazione max

14 V/DC

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

23 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (2,45 € / Pezzo)

2,45 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente di commutazione (min.): (a 12 V/DC) 1 A
Potenza avvolgimento: 800 mW

Tipo prodotto: Relè per auto

Tipo: ACT112

Caratteristiche: senza angolo di fissaggio

Tensione nominale bobina: 12 V/DC

Tipo contatto: 1 scambio

Materiale di contatto: Lega di argento

Collegamento: Da CS

Tensione di commutazione max: 14 V/DC

Corrente di commut. max.: 20 A

Corrente di commutazione: 20 A

Resistenza (bobina): 180 Ω

Durata meccanica: 1 x 10⁷

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Larghezza: 7.2 mm

Altezza: 13.5 mm

Lunghezza: 17.4 mm

Dim.: (L x L x A) 17.4 x 7.2 x 13.5 mm

Modello: monostabile

Tensione nominale: 12 V/DC

Potenza di commutazione: (dispositivo di chiusura) 20 A/14 V/DC, (apritoio) 10 A/14 V/DC

Tensione di commutazione: 14 V/DC

Corrente di commutazione: NO 20 A / NC 10 A

Tipo: ACT112

Temperatura ambiente: -40 - +85 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 504988 Panasonic ACT112 Relè per auto 12 V/DC 20 A 1 scambio

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 504988 Panasonic ACT112 Relè per auto 12 V/DC 20 A 1 scambio

Descrizione

Relè per automobile miniaturizzato sottile in alloggiamento sigillato. Disponibile come relè a bobina singola o doppia. Relè CT2 con ponte H integrato per invertitore motore. Applicazione: elettronica di comfort, alzacristalli, chiusura centralizzata, regolazione sedili, tettuccio apribile, ventola, specchietti esterni elettrici, illuminazione.

Note

Le informazioni sulla corrente di commutazione si riferiscono alla corrente di commutazione massima. Per ulteriori specifiche si prega di consultare la documentazione tecnica del produttore disponibile gratuitamente.
