Acquista Panasonic AGQ20012 Relè per PCB 12 V/DC 1 A 2 scambi 1 pz. da Conrad

Un componente elettronico contrassegnato con 'AGQ2004H', proveniente dal Giappone, che presenta diversi pin metallici sul lato inferiore.

Immagine simile

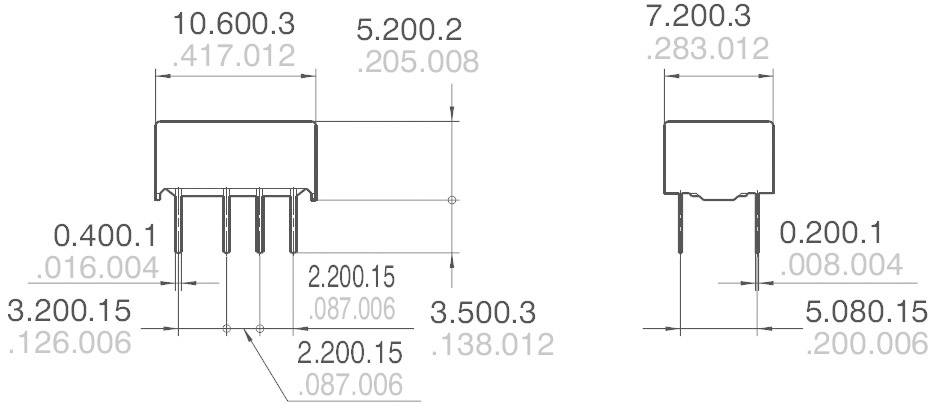

'Disegno tecnico di componenti elettronici con dimensioni dettagliate in millimetri. Due componenti di dimensioni e pin differenti.'

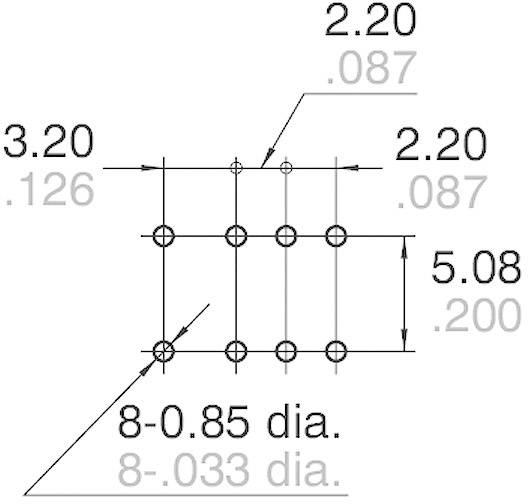

Disegno tecnico di un modello per foratura: 8 fori con diametro di 0,85 mm. Distanze: 3,20 mm orizzontali, 2,20 mm verticali.

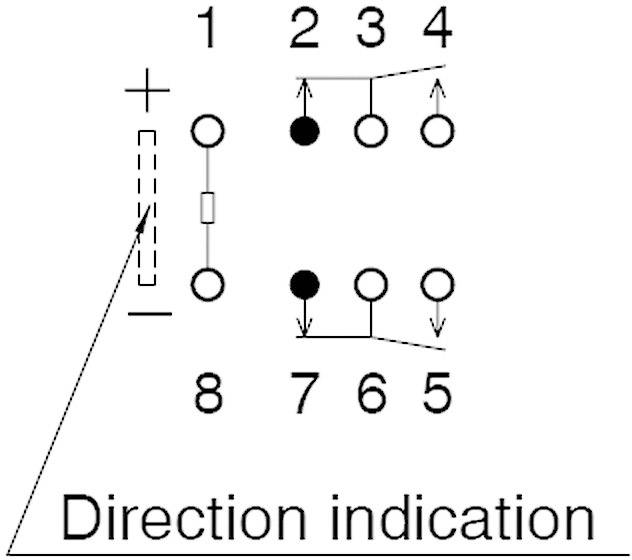

'Schema elettrico con connessione a Plus e Minus e frecce direzionali. La freccia va da 1 attraverso la direzione Plus fino a 8. L'indicatore mostra la direzione del flusso.'

1/4

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

12 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

2 scambi

Tensione di commutazione max

110 V/DC

125 V/AC

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

34 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (1,88 € / Pezzo)

1,88 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: AGQ20012

Tensione nominale bobina: 12 V/DC

Tensione di innesco (min.): 9 V/DC

Tensione di innesco (max.): 18 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 1028 Ω

Tipo contatto: 2 scambi

Materiale di contatto: AgPd + Au

Tensione di commutazione max: 110 V/DC
125 V/AC

Corrente di commut. max.: 1 A

Max. potenza di commutazione: 30 W
37.5 VA

Collegamento: Pin a saldare

Durata meccanica: 5 x 10⁷

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 10.6 mm

Larghezza: 7.2 mm

Altezza: 5.2 mm

Dim.: (L x L x A) 10.6 x 7.2 x 5.2 mm

Contenuto: 1 pz.

Modello: monostabile

Tensione nominale: 12 V/DC

Potenza di commutazione: 30 W/37,5 VA

Tensione di commutazione: 110 V/CC/125 V/CA

Corrente di commutazione: 1 A

Resistenza tensione: (Bobina/contatto) 2,5 kV

Tipo: AGQ20012

Temperatura ambiente: -40 - +85 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 504822 Panasonic AGQ20012 Relè per PCB 12 V/DC 1 A 2 scambi 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 504822 Panasonic AGQ20012 Relè per PCB 12 V/DC 1 A 2 scambi 1 pz.

Descrizione

Relè di segnale ultraminiaturizzato, estremamente stretto e compatto, con superficie minima che si presta a imballaggi ad alta densità. Resistenza alla tensione molto elevata conforme alle normative Bellcore. Uso: telecomunicazioni, elettronica di consumo, tecnologia medica, di misurazione e sicurezza.
