Acquista Panasonic AGQ2104H Relè per PCB 4.5 V/DC 1 A 2 scambi 1 pz. da Conrad

Un componente elettronico contrassegnato con 'AGQ2004H', proveniente dal Giappone, che presenta diversi pin metallici sul lato inferiore.

Immagine simile

'Disegno tecnico di componenti elettronici con dimensioni dettagliate in millimetri. Due componenti di dimensioni e pin differenti.'

Disegno tecnico di un modello per foratura: 8 fori con diametro di 0,85 mm. Distanze: 3,20 mm orizzontali, 2,20 mm verticali.

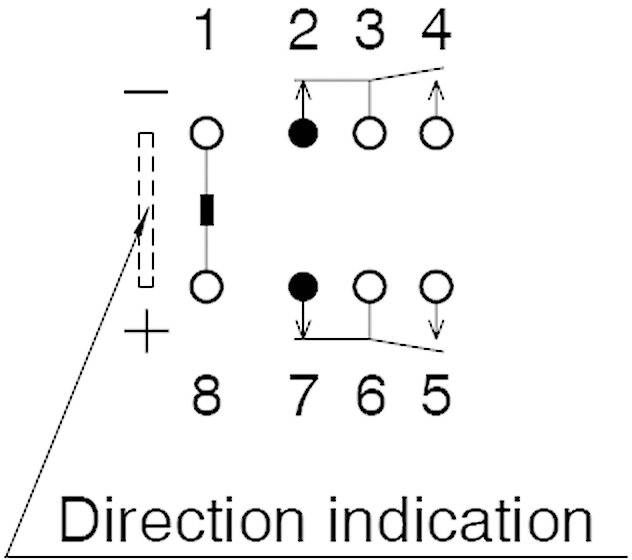

Indicazione di direzione con un diagramma che mostra cerchi, frecce e numeri da 1 a 8, che chiarisce la direzione del movimento.

1/4

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

4.5 V/DC

Modalità di controllo

bistabile, 1 bobina

Tipo contatto

2 scambi

Tensione di commutazione max

110 V/DC

125 V/AC

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

19 Pezzo(i) (Solo fino ad esaurimento scorte)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (1,88 € / Pezzo)

1,88 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: AGQ2104H

Tensione nominale bobina: 4.5 V/DC

Tensione di innesco (min.): 3.38 V/DC

Tensione di innesco (max.): 6.75 V/DC

Modalità di controllo: bistabile, 1 bobina

Resistenza (bobina): 202.5 Ω

Tipo contatto: 2 scambi

Materiale di contatto: AgPd + Au

Tensione di commutazione max: 110 V/DC
125 V/AC

Corrente di commut. max.: 1 A

Max. potenza di commutazione: 30 W
37.5 VA

Collegamento: Pin a saldare

Durata meccanica: 5 x 10⁷

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 10.6 mm

Larghezza: 7.2 mm

Altezza: 5.2 mm

Dim.: (L x L x A) 10.6 x 7.2 x 5.2 mm

Contenuto: 1 pz.

Modello: Bistabile

Tensione nominale: 4.5 V/DC

Potenza di commutazione: 30 W/37,5 VA

Tensione di commutazione: 110 V/CC/125 V/CA

Corrente di commutazione: 1 A

Resistenza tensione: (Bobina/contatto) 2,5 kV

Tipo: AGQ2104H

Temperatura ambiente: -40 - +85 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 504835 Panasonic AGQ2104H Relè per PCB 4.5 V/DC 1 A 2 scambi 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 504835 Panasonic AGQ2104H Relè per PCB 4.5 V/DC 1 A 2 scambi 1 pz.

Descrizione

Relè di segnale ultraminiaturizzato, estremamente stretto e compatto, con superficie minima che si presta a imballaggi ad alta densità. Resistenza alla tensione molto elevata conforme alle normative Bellcore. Uso: telecomunicazioni, elettronica di consumo, tecnologia medica, di misurazione e sicurezza.
