Acquista Panasonic ALZ22F24 = ALZ52F24 Relè per PCB 24 V/DC 16 A 1 NA 1 pz. da Conrad

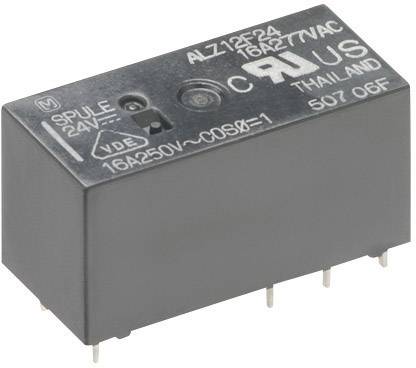

Un relè elettrico con scritta '16A 250V', involucro nero e sei pin di connessione per il montaggio su scheda elettronica.

Immagine simile

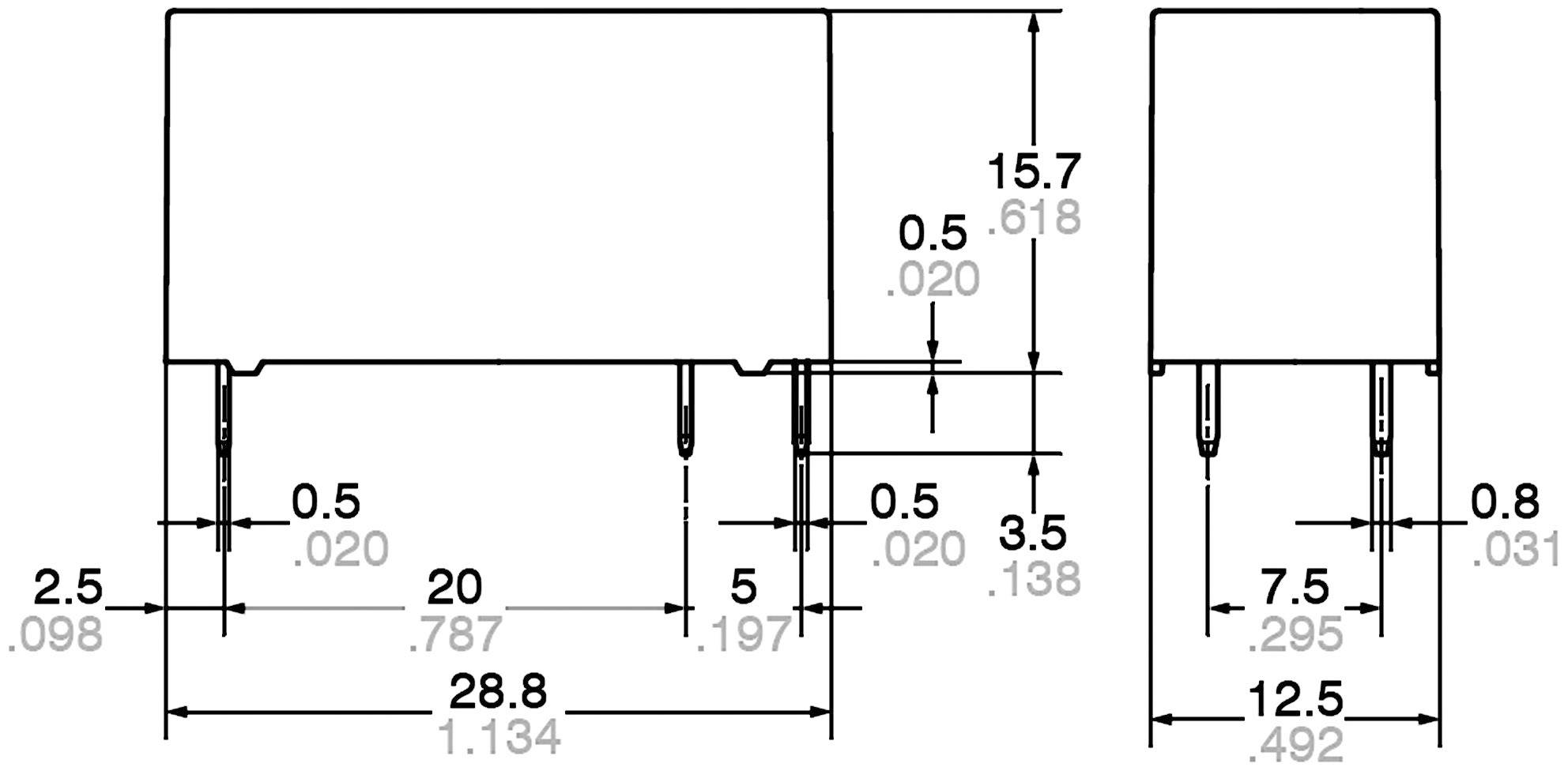

Il diagramma mostra le misure di un componente rettangolare con diverse dimensioni in millimetri e pollici, inclusi altezza, larghezza e profondità.

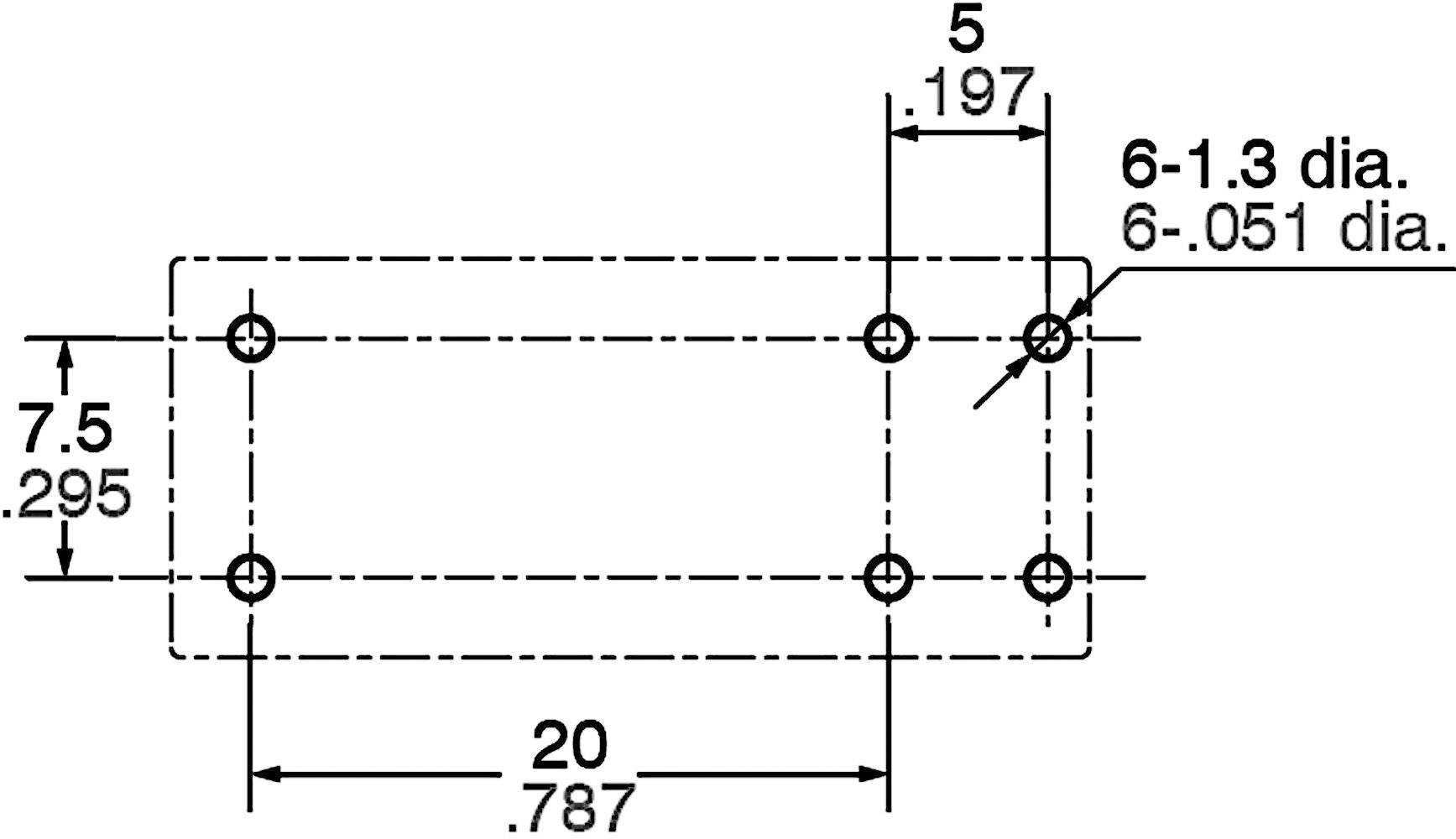

Disegno tecnico di un componente rettangolare con quote in millimetri e pollici, che mostra la posizione dei fori di fissaggio.

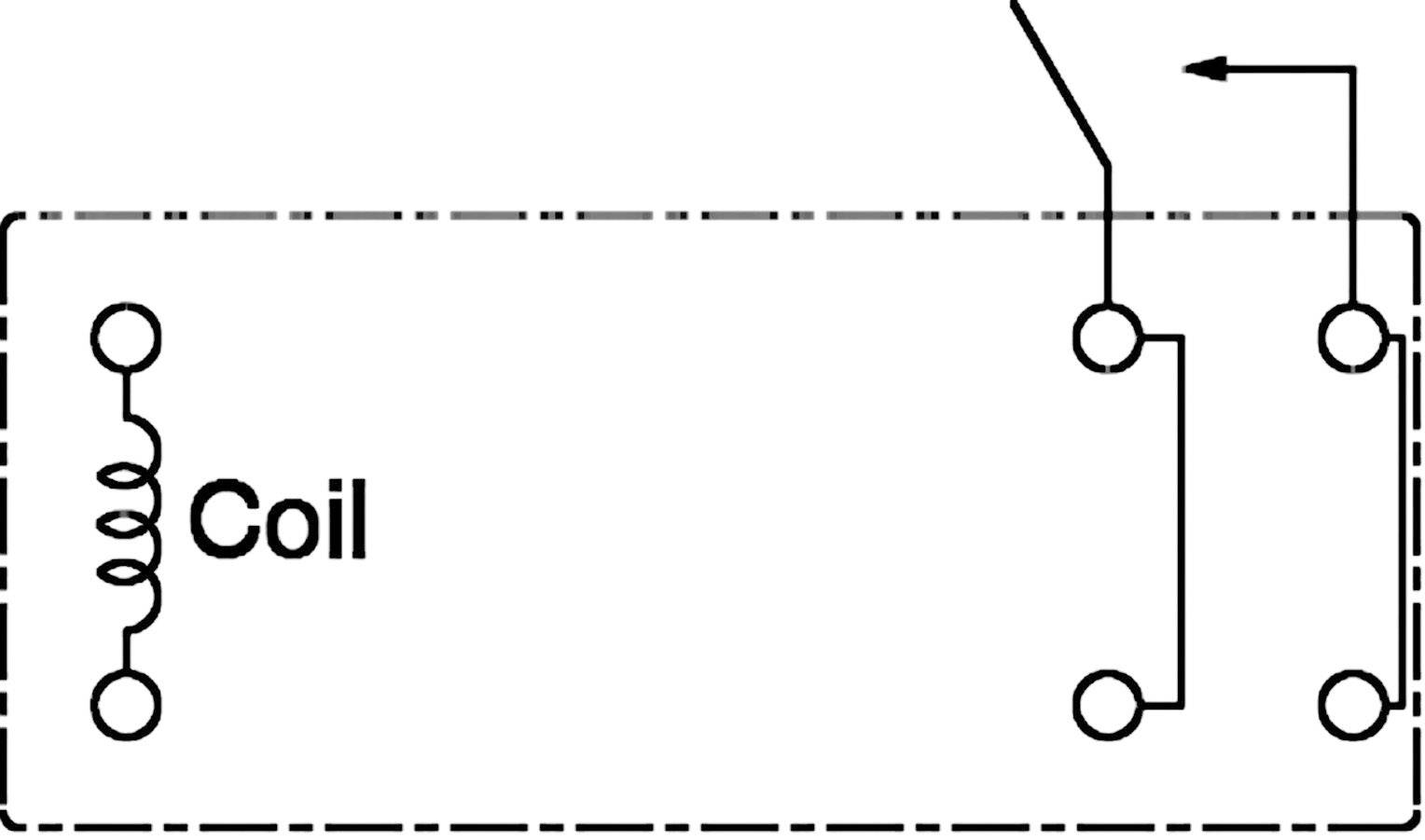

'Schema di relè: Riquadro rettangolare con simbolo della bobina sul lato sinistro, due contatti intermedi sul lato destro.'

1/4

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

24 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

1 NA

Tensione di commutazione max

440 V/AC

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (3,68 € / Pezzo)

3,93 €

-6 %

3,68 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: ALZ22F24 = ALZ52F24

Tensione nominale bobina: 24 V/DC

Tensione di innesco (min.): 16.8 V/DC

Tensione di innesco (max.): 31.2 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 1440 Ω

Tipo contatto: 1 NA

Materiale di contatto: AgSnO2

Tensione di commutazione max: 440 V/AC

Corrente di commut. max.: 16 A

Max. potenza di commutazione: 4000 VA

Aria/distanza di dispersione (bobina/contatti): 10 mm

Collegamento: Pin a saldare

Durata meccanica: 1 x 10⁷

Min. temperatura: -40 °C

Temperatura max.: +105 °C

Lunghezza: 28.8 mm

Larghezza: 12.5 mm

Altezza: 15.7 mm

Dim.: (L x L x A) 28.8 x 12.5 x 15.7 mm

Contenuto: 1 pz.

Modello: monostabile

Tensione nominale: 24 V/DC

Potenza di commutazione: 4000 VA

Tensione di commutazione: 440 V/AC

Corrente di commutazione: 16 A

Resistenza tensione: 10 kV

Tipo: ALZ52F24

Temperatura ambiente: -40 - +105 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 504849 Panasonic ALZ22F24 = ALZ52F24 Relè per PCB 24 V/DC 16 A 1 NA 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 504849 Panasonic ALZ22F24 = ALZ52F24 Relè per PCB 24 V/DC 16 A 1 NA 1 pz.

Descrizione

Relè di potenza piatto con elevata resistenza alle tensioni impulsive e importante distanza di dispersione superficiale in aria e a terra, con ridotto assorbimento. Impiego: Elettrodomestici, elettronica di consumo, TV/CATV, elettronica per l'intrattenimento, apparecchi per ufficio, tecnologia industriale e automazione.
