Acquista Panasonic APF10212 Relè per PCB 12 V/DC 6 A 1 NA 1 pz. da Conrad

Relè Panasonic APF30024, bobina 24V, per 6A, 277VAC e 250V~. Origine: Germania.

Immagine simile

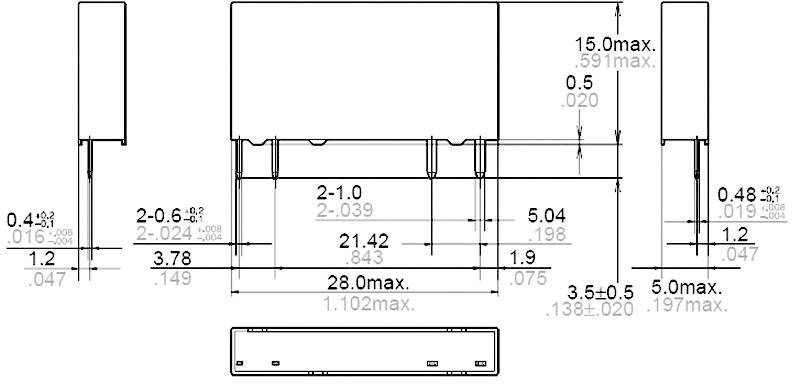

Disegno tecnico di un componente elettronico con dimensioni in millimetri. Larghezza: 28,0 mm; Altezza: 15,0 mm; mostrate viste verticali e orizzontali.

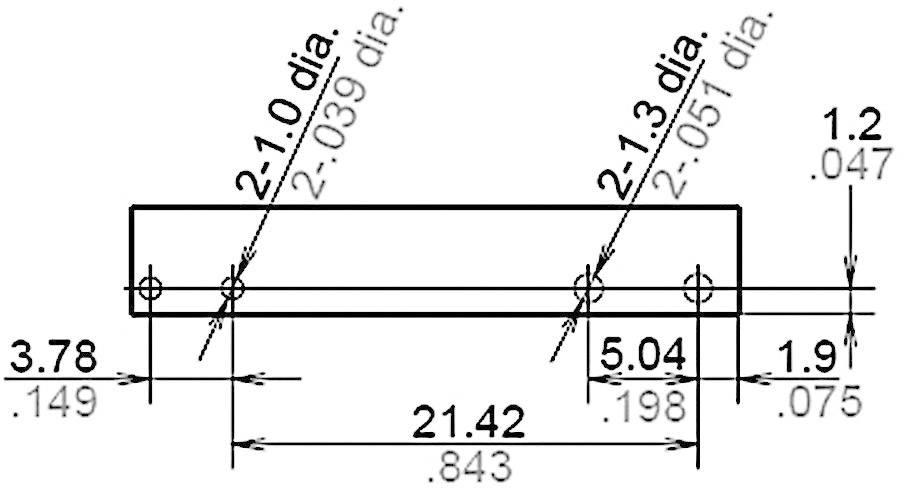

Disegno tecnico di un pezzo metallico con dimensioni: larghezza 21,42 cm, fori con diametro di 2,1 cm. Dimensioni e diametri supplementari indicati.

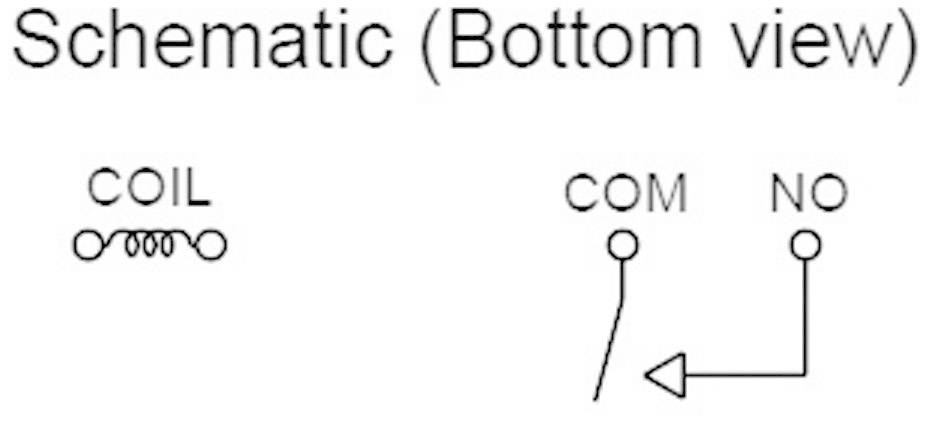

Schema di un circuito elettrico (vista dal basso) con bobina e etichette dell'interruttore per 'COIL', 'COM' e 'NO'.

1/4

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

12 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

1 NA

Tensione di commutazione max

250 V/AC

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

19 Pezzo(i) (Solo fino ad esaurimento scorte)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (13,93 € / Pezzo)

13,93 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: APF10212

Tensione nominale bobina: 12 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 847 Ω

Tipo contatto: 1 NA

Materiale di contatto: AgNi

Tensione di commutazione max: 250 V/AC

Corrente di commut. max.: 6 A

Max. potenza di commutazione: 1500 VA

Aria/distanza di dispersione (bobina/contatti): 8 mm

Collegamento: Pin a saldare

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 28 mm

Larghezza: 5 mm

Altezza: 15 mm

Dim.: (L x L x A) 28 x 5 x 15 mm

Contenuto: 1 pz.

Tensione nominale: 12 V/DC

Tipo: APF10212

Documenti & Download

Scheda tecnica

Scheda tecnica 505387 Panasonic APF10212 Relè per PCB 12 V/DC 6 A 1 NA 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 505387 Panasonic APF10212 Relè per PCB 12 V/DC 6 A 1 NA 1 pz.

Descrizione

Relè di potenza sottile per applicazioni di rete. Distanza di dispersione superficiale in aria e a terra superiore a 8 mm. Consumo di energia ridotto e ampio campo di commutazione. Soddisfa EN 60335-1 (test del filo incandescente) e i requisiti di isolamento secondo EN/IEC 61810-1.
Applicazione: applicazioni per interfaccia, automazione industriale, comandi SPS, tecnologia industriale e di automazione, applicazioni domestiche.
