Acquista Panasonic APF30224 Relè per PCB 24 V/DC 6 A 1 scambio 1 pz. da Conrad

Relè Panasonic APF30024, bobina 24V, per 6A, 277VAC e 250V~. Origine: Germania.

Immagine simile

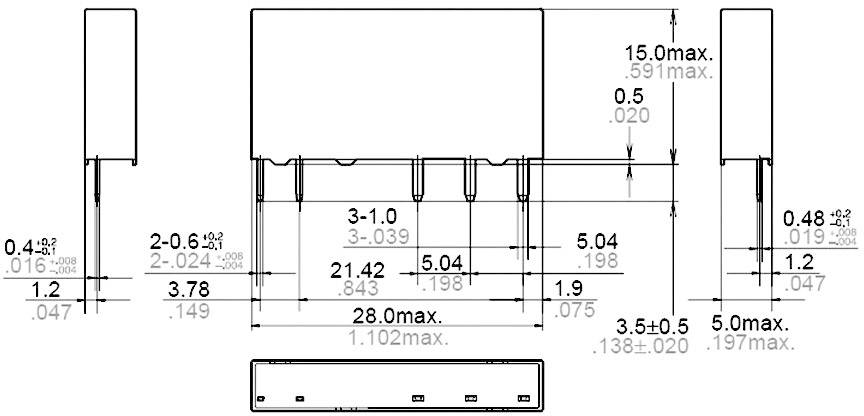

Disegno tecnico di un componente elettronico. Mostra le dimensioni come larghezza (28,0 mm) e altezza (15,0 mm), nonché la distanza dei pin.

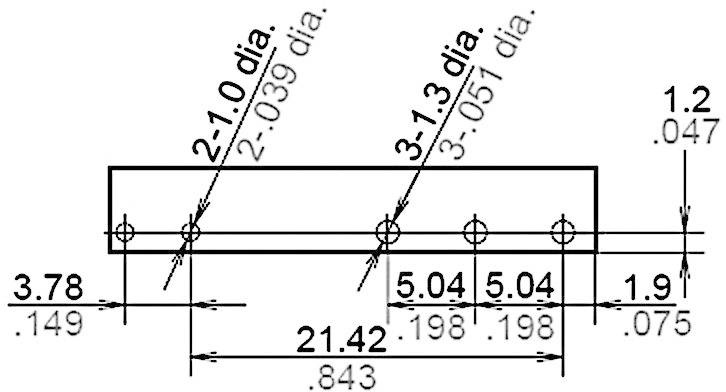

Disegno tecnico di un componente rettangolare con cinque fori e quote in pollici, con distanze e diametri dettagliati.

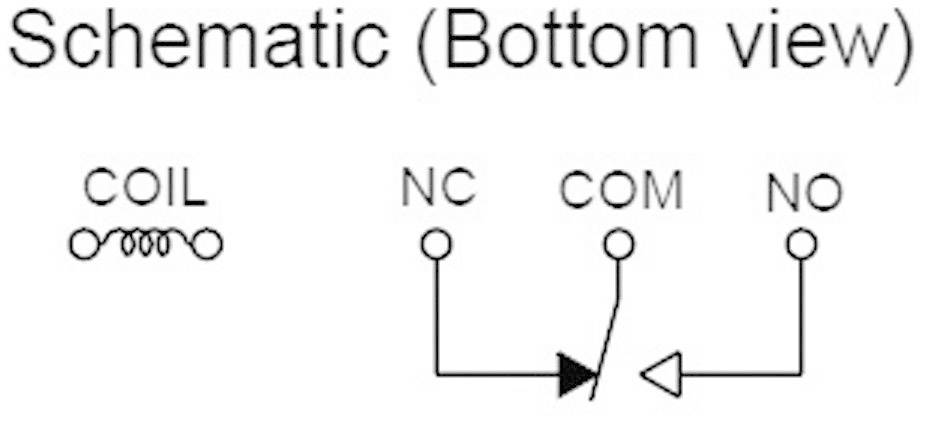

Schema della vista inferiore di un relè con etichette: 'COIL' per avvolgimento, 'NC' per contatto normalmente chiuso, 'COM' per connessione comune, 'NO' per contatto normalmente aperto.

1/4

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

24 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

1 scambio

Tensione di commutazione max

250 V/AC

Scheda tecnica (PDF)

Consegna entro Lun. 5 Ott.

844 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (13,11 € / Pezzo)

13,11 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: APF30224

Tensione nominale bobina: 24 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 3388 Ω

Tipo contatto: 1 scambio

Materiale di contatto: AgNi

Tensione di commutazione max: 250 V/AC

Corrente di commut. max.: 6 A

Max. potenza di commutazione: 1500 VA

Aria/distanza di dispersione (bobina/contatti): 8 mm

Collegamento: Pin a saldare

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 28 mm

Larghezza: 5 mm

Altezza: 15 mm

Dim.: (L x L x A) 28 x 5 x 15 mm

Contenuto: 1 pz.

Tensione nominale: 24 V/DC

Documenti & Download

Scheda tecnica

Scheda tecnica 505393 Panasonic APF30224 Relè per PCB 24 V/DC 6 A 1 scambio 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 505393 Panasonic APF30224 Relè per PCB 24 V/DC 6 A 1 scambio 1 pz.

Descrizione

Relè di potenza sottile per applicazioni di rete. Distanza di dispersione superficiale in aria e a terra superiore a 8 mm. Consumo di energia ridotto e ampio campo di commutazione. Soddisfa EN 60335-1 (test del filo incandescente) e i requisiti di isolamento secondo EN/IEC 61810-1.
Applicazione: applicazioni per interfaccia, automazione industriale, comandi SPS, tecnologia industriale e di automazione, applicazioni domestiche.
