Acquista Panasonic AQZ204 Relè PhotoMOS 1 pz. 1 NA 400 V/DC, 400 V/AC 500 mA Numero Poli (num): 4 da Conrad

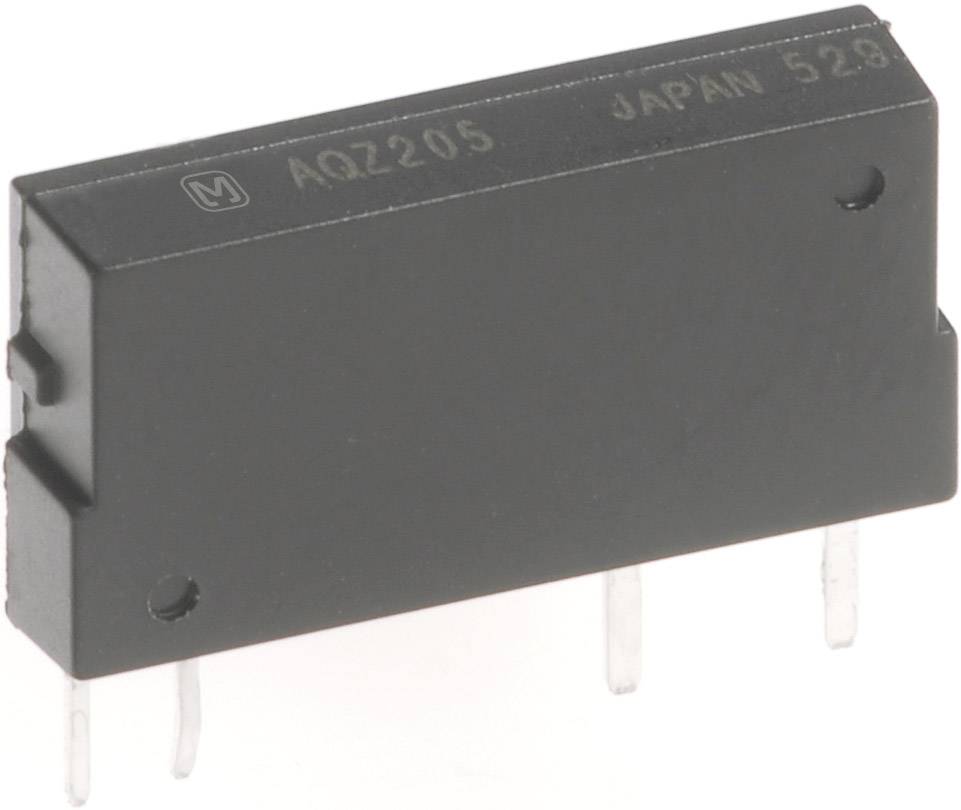

Un componente elettronico nero con la scritta 'AQZ205 JAPAN 528', mostra quattro piedini metallici. Sembra essere un componente semiconduttore.

Immagine simile

Schizzo di un oggetto multiparte con diversi bracci angolati. Ogni sezione riporta le dimensioni: '21±0,2', '3,5±0,2' e '12,3±0,2'.

1/2

Immagine simile

Tipo prodotto

Relè PhotoMOS

Tipo contatto

1 NA

Numero Poli

Tensione di commutazione max

400 V/DC

400 V/AC

Corrente di commut. max.

500 mA

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (13,93 € / Pezzo)

13,93 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Potenza dissipata totale: 1,6 W
Isolamento dell'ingresso/dell'uscita: 2,5 kV

Tipo prodotto: Relè PhotoMOS

Tipo: AQZ204

Tipo contatto: 1 NA

Case: SIL-4

Collegamento: Da CS

Numero Poli: 4

R(on) (max.): 3.2 Ω

Tensione di commutazione max: 400 V/DC
400 V/AC

Corrente di commut. max.: 500 mA

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 21 mm

Larghezza: 3.5 mm

Altezza: 12.5 mm

Dim.: (L x L x A) 21 x 3.5 x 12.5 mm

Contenuto: 1 pz.

Corrente nominale: (LED) 5 - 10 mA

Corrente di commutazione: 500 mA

Tipo: AQZ204

Temperatura ambiente: -40 - +85 °C

Poli: 4

Documenti & Download

Scheda tecnica

Scheda tecnica 504937 Panasonic AQZ204 Relè PhotoMOS 1 pz. 1 NA 400 V/DC, 400 V/AC 500 mA Numero Poli (num): 4

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 504937 Panasonic AQZ204 Relè PhotoMOS 1 pz. 1 NA 400 V/DC, 400 V/AC 500 mA Numero Poli (num): 4

Descrizione

Relè monocanale PhotoMOS con isolamento di ingresso/uscita 2500 V nell'alloggiamento SIL sottile a 4 pin per AC/DC. Bassa resistenza di passaggio ed elevata potenza di commutazione. Adatto per il terminale relè RT3BB. Impieghi: sistemi di prova ad alte velocità, ingegneria medica, tecnologia di sicurezza e misurazione, moduli di immissione/emissione, sistemi a manutenzione a distanza.
