Acquista Panasonic HE1AN12 Relè per PCB 12 V/DC 30 A 1 NA 1 pz. da Conrad

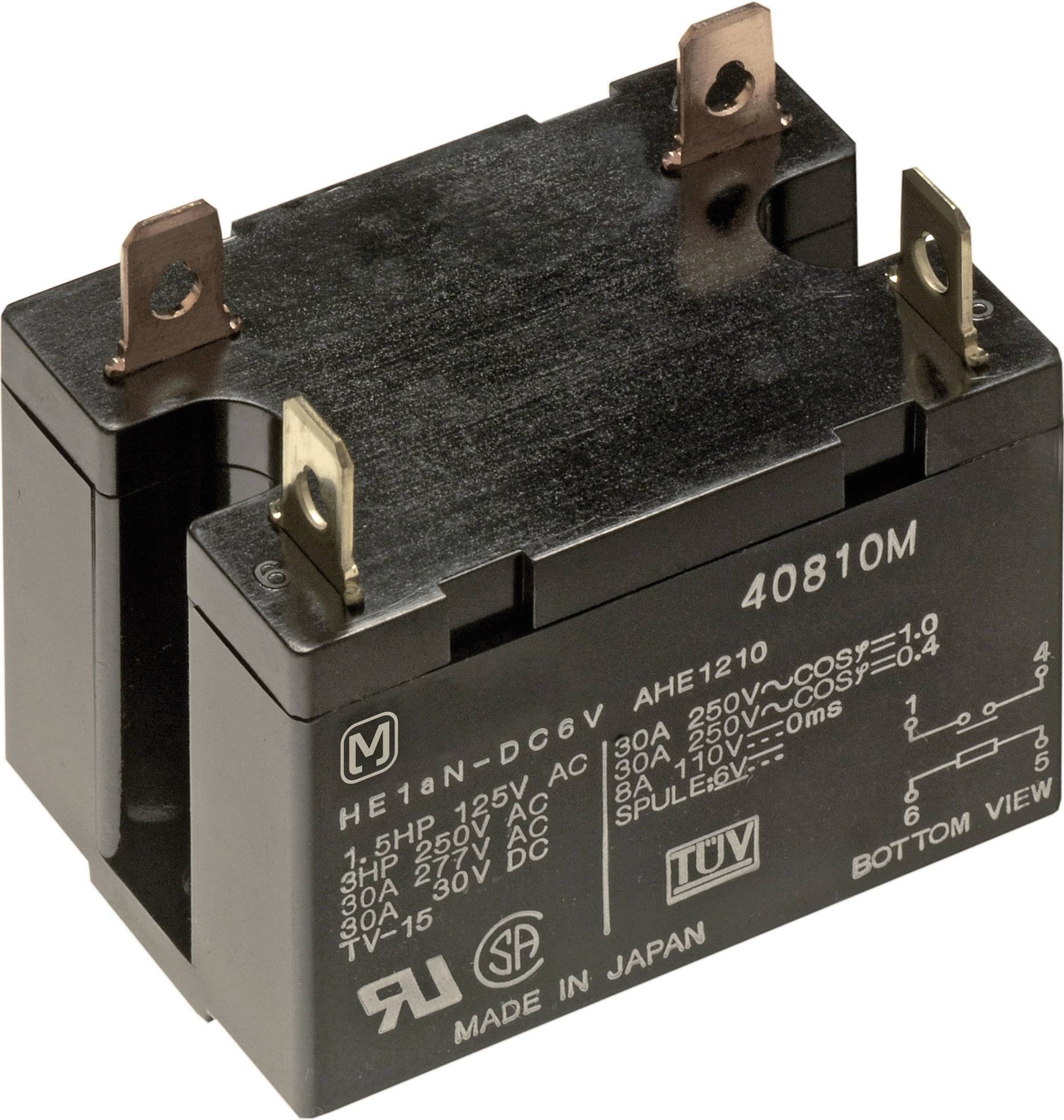

Cubo relè elettrico con più morsetti metallici, contrassegnato con specifiche di tensione e informazioni di produzione.

Immagine simile

Disegno tecnico di un componente elettrico rettangolare con quote in millimetri e connettori in alto.

Disegno tecnico di un componente elettrico con misure in millimetri. Mostra viste dall'alto e frontale, nonché punti di connessione.

'Schema elettrico con due schemi di circuito (1a, 2a) e una vista del frontale con dimensioni e fori di montaggio.'

1/4

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

12 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

1 NA

Tensione di commutazione max

30 V/DC

277 V/AC

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

4 Pezzo(i) (Solo fino ad esaurimento scorte)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (9,83 € / Pezzo)

9,83 €

IVA escl.

Solo 4 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: HE1AN12

Tensione nominale bobina: 12 V/DC

Tensione di innesco (min.): 8.4 V/DC

Tensione di innesco (max.): 13.2 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 75 Ω

Tipo contatto: 1 NA

Materiale di contatto: AgSnO2

Tensione di commutazione max: 30 V/DC
277 V/AC

Corrente di commut. max.: 30 A

Max. potenza di commutazione: 8310 VA

Aria/distanza di dispersione (bobina/contatti): 3 mm

Collegamento: Pin a saldare

Min. temperatura: -40 °C

Temperatura max.: +55 °C

Lunghezza: 50 mm

Larghezza: 33 mm

Altezza: 35 mm

Dim.: (L x L x A) 50 x 33 x 35 mm

Contenuto: 1 pz.

Documenti & Download

Scheda tecnica

Scheda tecnica 504791 Panasonic HE1AN12 Relè per PCB 12 V/DC 30 A 1 NA 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 504791 Panasonic HE1AN12 Relè per PCB 12 V/DC 30 A 1 NA 1 pz.

Descrizione

Relè compatto di separazione dalla rete per corrente continua e alternata. Eccezionale capacità di corrente in entrata ed elevata resistenza alla temperatura.
Uso: elettronica di consumo, elettrodomestici, apparecchiature per ufficio, alimentazione elettrica.
