Acquista Panasonic JJM1A12 Relè per auto 12 V/DC 20 A 1 NA da Conrad

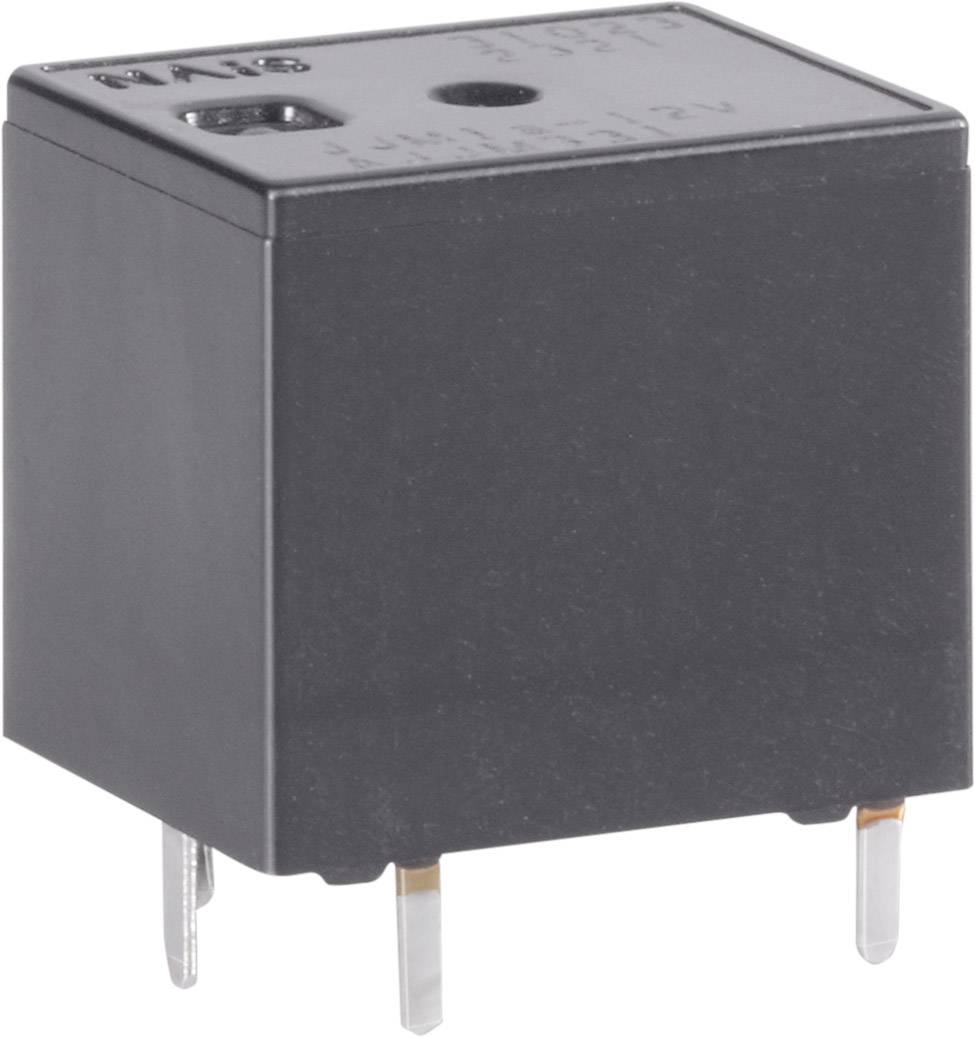

Un relè elettronico quadrato nero con quattro connettori metallici, utilizzato in circuiti elettrici.

Diagramma di un componente elettronico con dimensioni in millimetri. La vista frontale e la vista laterale mostrano misure diverse. Una nota in basso spiega che un connettore contrassegnato è valido solo per il Tipo 1 Forma C.

Disegno tecnico di un componente rettangolare con fori e quote in millimetri per larghezza, altezza e diametro dei fori.

'Simbolo di commutazione di un relè con tre terminali: COM, COIL, NO. Contatto di commutazione in posizione di riposo aperto.'

'Circuito con tre transistor. Valori: 15,5 (810), 12 (412), 13,9 (546).'

1/5

Tipo prodotto

Relè per auto

Tensione nominale bobina

12 V/DC

Tipo contatto

1 NA

Collegamento

Da CS

Tensione di commutazione max

14 V/DC

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

16 Pezzo(i) (Solo fino ad esaurimento scorte)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (3,11 € / Pezzo)

3,11 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente di attivazione: | 40 A
Corrente di commutazione (min.): (a 12 V/DC) 1 A
Potenza avvolgimento: 640 mW

Tipo prodotto: Relè per auto

Tipo: JJM1A12

Caratteristiche: senza angolo di fissaggio

Tensione nominale bobina: 12 V/DC

Tipo contatto: 1 NA

Materiale di contatto: Lega di argento

Collegamento: Da CS

Tensione di commutazione max: 14 V/DC

Corrente di commut. max.: 20 A

Corrente di commutazione: 20 A

Resistenza (bobina): 225 Ω

Durata meccanica: 1 x 10⁷

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Larghezza: 12 mm

Altezza: 13.9 mm

Lunghezza: 15.5 mm

Dim.: (L x L x A) 15.5 x 12 x 13.9 mm

Modello: monostabile

Tensione nominale: 12 V/DC

Potenza di commutazione: 20 A/14 V/DC

Tensione di commutazione: 14 V/DC

Corrente di commutazione: 20 A

Tipo: JJM1A12

Temperatura ambiente: -40 - +85 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 504949 Panasonic JJM1A12 Relè per auto 12 V/DC 20 A 1 NA

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 504949 Panasonic JJM1A12 Relè per auto 12 V/DC 20 A 1 NA

Descrizione

Relè per automobile compatto, occupa poco spazio, possiede un'elevata corrente in transitorio, in alloggiamento sigillato. Applicazione: elettronica di comfort, alzacristalli, chiusura centralizzata, impianti di climatizzazione, specchietti esterni elettrici, illuminazione, riscaldamento parabrezza/lunotto.

Note

Le informazioni sulla corrente di commutazione si riferiscono alla corrente di commutazione massima. Per ulteriori specifiche si prega di consultare la documentazione tecnica del produttore disponibile gratuitamente.
