Acquista Panasonic JJM2W12 Relè per auto 12 V/DC 12 A 2 NA da Conrad

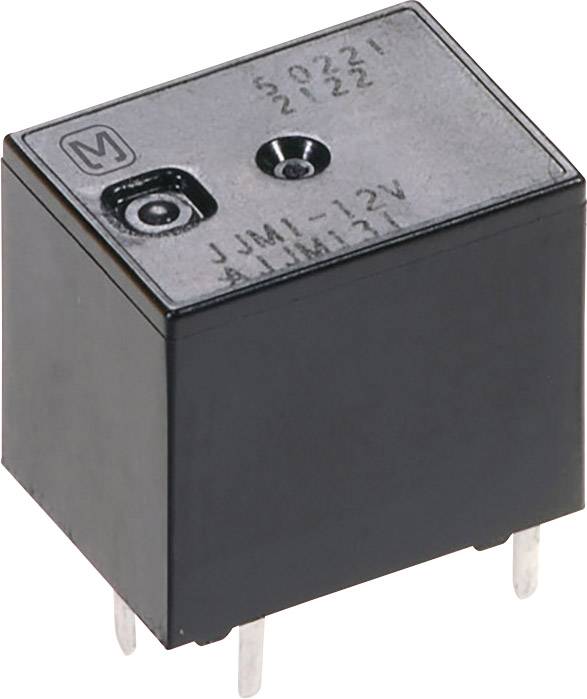

Un relè nero e rettangolare con la scritta '50221 2122' e 'JJM1-12V ALJM131'. Ha diversi piedini metallici sul lato inferiore.

Immagine simile

Il grafico mostra un andamento curvo con diversi punti contrassegnati. Valori numerici sono riportati per ciascun punto.

Disegno tecnico di un componente rettangolare con angoli quadrati, diversi fori e dimensioni in millimetri.

Disegno tecnico di un componente elettrico con misure in millimetri. In alto: vista frontale e laterale. In basso: vista dall'alto.

Simbolo elettrico di un relè con bobina ('COIL'), un contatto comune ('COM') e due terminali commutabili ('N.O.' = Normalmente Aperto).

1/5

Immagine simile

Tipo prodotto

Relè per auto

Tensione nominale bobina

12 V/DC

Tipo contatto

2 NA

Collegamento

Da CS

Tensione di commutazione max

14 V/DC

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

85 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (3,93 € / Pezzo)

3,93 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente di attivazione: | 40 A
Corrente di commutazione (min.): (a 12 V/DC) 1 A
Potenza avvolgimento: 1000 mW

Tipo prodotto: Relè per auto

Tipo: JJM2W12

Caratteristiche: senza angolo di fissaggio

Tensione nominale bobina: 12 V/DC

Tipo contatto: 2 NA

Materiale di contatto: Lega di argento

Collegamento: Da CS

Tensione di commutazione max: 14 V/DC

Corrente di commut. max.: 12 A

Corrente di commutazione: 12 A

Resistenza (bobina): 144 Ω

Durata meccanica: 1 x 10⁷

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Larghezza: 12 mm

Altezza: 15.5 mm

Lunghezza: 13.9 mm

Dim.: (L x L x A) 13.9 x 12 x 15.5 mm

Corrente di commutazione: 12 A

Tipo: JJM2W12

Intervallo di temperatura: -40 - +85 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 504976 Panasonic JJM2W12 Relè per auto 12 V/DC 12 A 2 NA

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 504976 Panasonic JJM2W12 Relè per auto 12 V/DC 12 A 2 NA

Descrizione

Piccolo relè per automobili a contatto doppio, con elevata corrente di inserzione e alloggiamento sigillato. Applicazione: elettronica di comfort, applicazioni auto.

Testo tradotto automaticamente.

Note

Le informazioni sulla corrente di commutazione si riferiscono alla corrente di commutazione massima. Per ulteriori specifiche si prega di consultare la documentazione tecnica del produttore disponibile gratuitamente.
