PCE Instruments LM-FL250-HM2 Tester campo magnetico con funzione data logger

Il compatto Fluxmeter List Magnetics FLUX-CHECK 250 è un nuovo strumento di misura portatile per la determinazione del flusso magnetico phi di un sistema magnetico o un singolo magnete. Questo innovativo dispositivo offre un modo preciso per testare i materiali ferromagnetici ed è Ideal per l'analisi dei materiali e il controllo dei materiali in varie applicazioni.

Per testare un magnete permanente o un sistema magnetico, è fondamentale sapere come è la qualità del magnete e quanto è forte la magnetizzazione del magnete. La misurazione dell'intensità del campo magnetico con un misuratore di campo magnetico è possibile solo in modo puntuale e non tiene conto del volume del magnete. Questo compito è affidato a un Fluxmetro con bobina per elmetto che consente una misurazione precisa e volumetrica dell'intero campo magnetico.

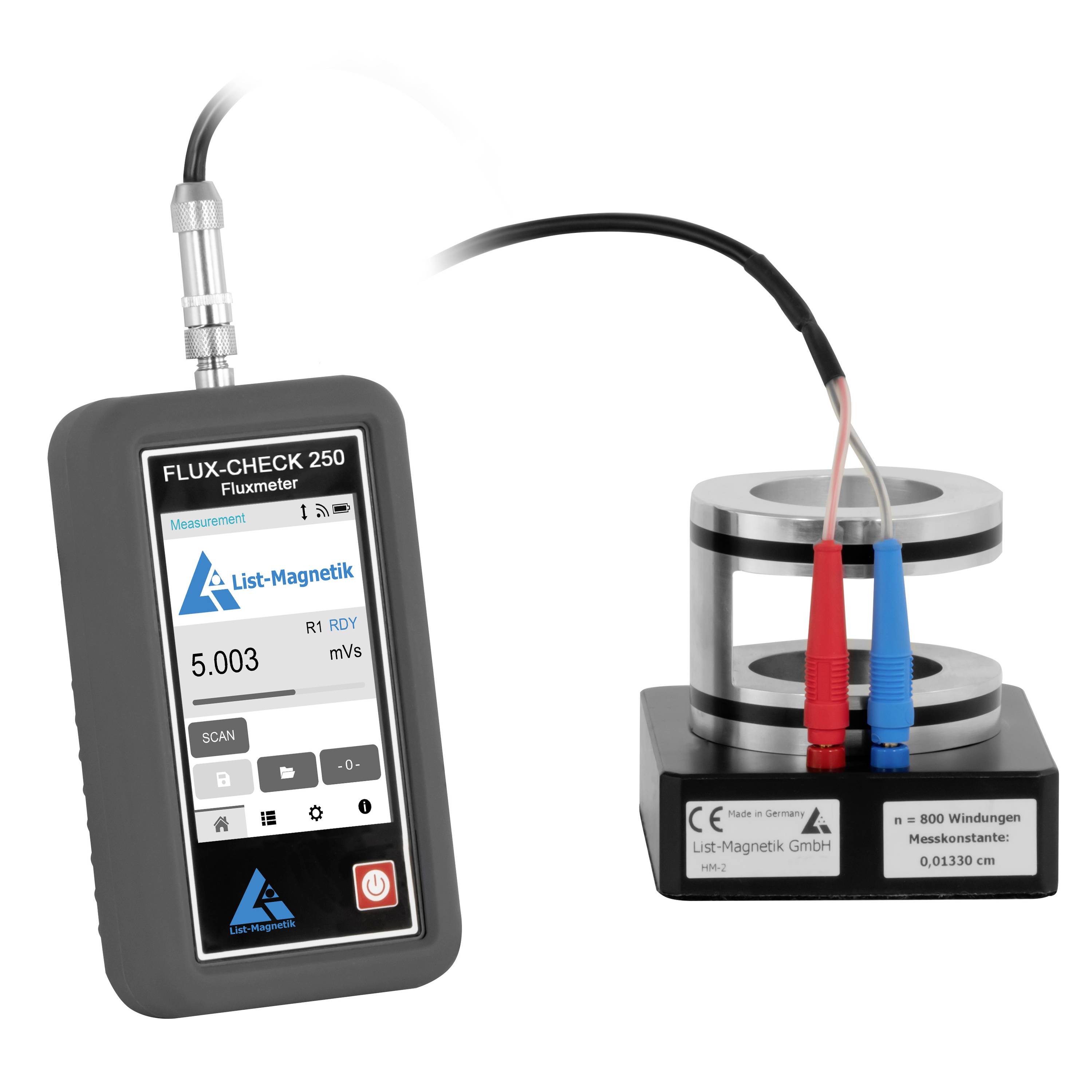

In combinazione con la bobina di coppia HM-1 di Helmholtz Magnetic, il flusso magnetico dei magneti permanenti può essere determinato con estrema precisione, in quanto l'intero volume del magnete viene misurato indipendentemente dalla posizione. In questo modo, l'effetto del magnete sulla bobina viene determinato sotto forma di tensione elettrica e convertito nel valore di flusso (o Flux). Oltre alla bobina di coppia HM-1 Helmholtz, è possibile collegare all'apparecchio anche tutti i tipi di bobine o sonde a bobina, WAS consente un'elevata flessibilità nella verifica dei materiali ferromagnetici e nell'analisi dei materiali.

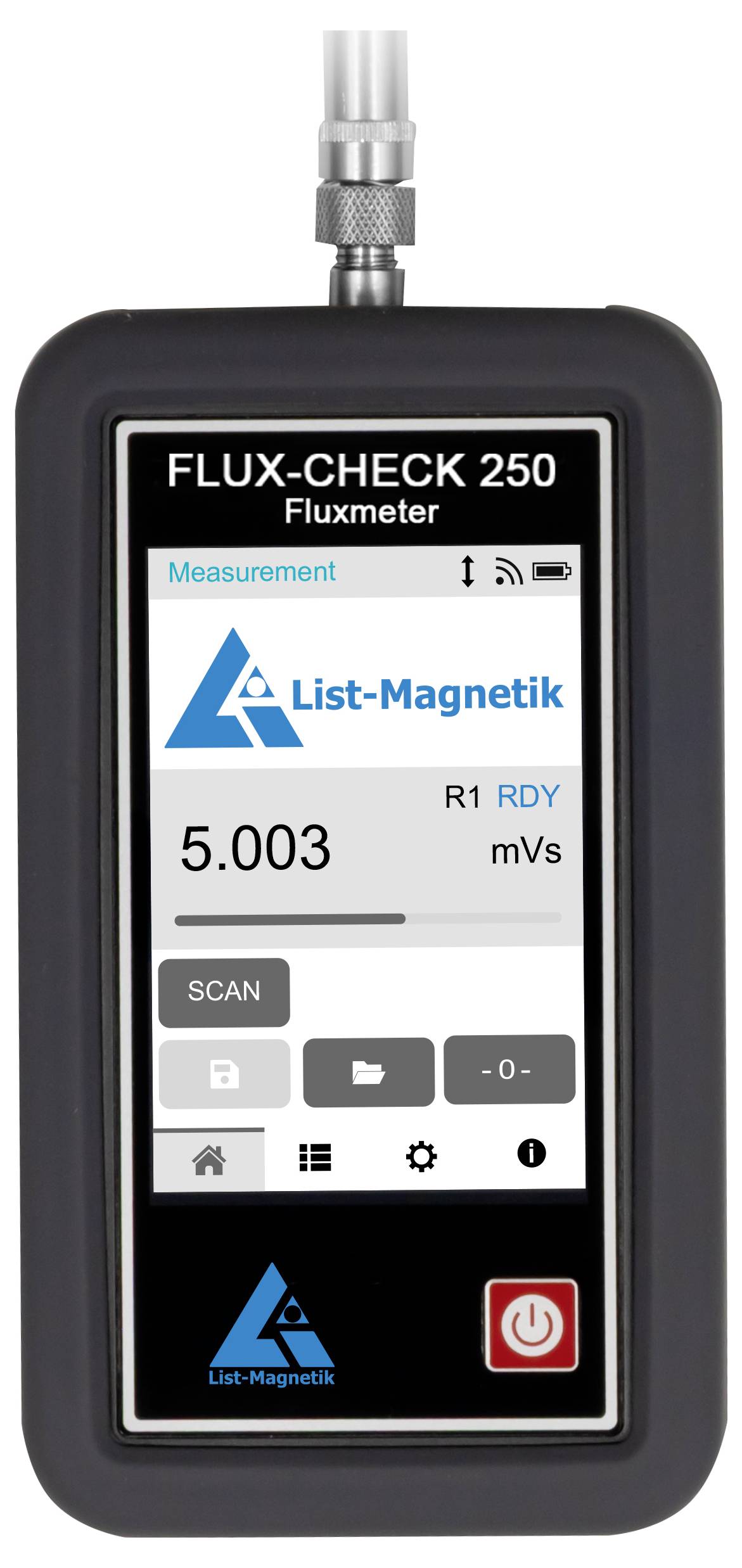

L'acquisizione della curva a impulsi registrata della misurazione del flusso produce una superficie che, come integrale, determina il valore del flusso. Questa superficie viene lavorata come rappresentazione grafica sul touch panel LCD con una risoluzione di 320x480 pixel e il valore di flusso corretto viene calcolato da esso. Tecnicamente, il Fluxmeter FLUX-CHECK 250 è un integratore elettronico analogico di tensione.

Una deriva che ha molti fluxmetri dopo l'accensione e che porta a un tempo di attesa più lungo fino alla prima misurazione o che deve essere continuamente compensata nel corso della serie di misurazioni non si verifica durante il CONTROLLO FLUX 250. Viene invece dato un valore di trigger da cui inizia la misurazione, prendendo automaticamente come valore il valore di deriva precedente. Subito dopo l'accensione, lo strumento è pronto per la misurazione, WAS consente un controllo rapido e affidabile dei materiali e l'analisi dei materiali, senza perdita di tempo grazie alla compensazione costante della deriva.

Oltre al flusso magnetico phi è possibile acquisire ulteriori informazioni sulla bobina e sul magnete misurato nel Fluxmeter. Questi dati possono essere utilizzati per calcolare ulteriori dichiarazioni a supporto dell'analisi del materiale e del test preciso del materiale dei magneti permanenti e di altri sistemi magnetici.
Il numero di spire della bobina (n) - da cui viene calcolato il "flusso reale"
La costante di bobina della bobina per elmetto, da cui si calcola il "momento magnetico"
Il volume del magnete, da cui si calcola la densità del flusso B.

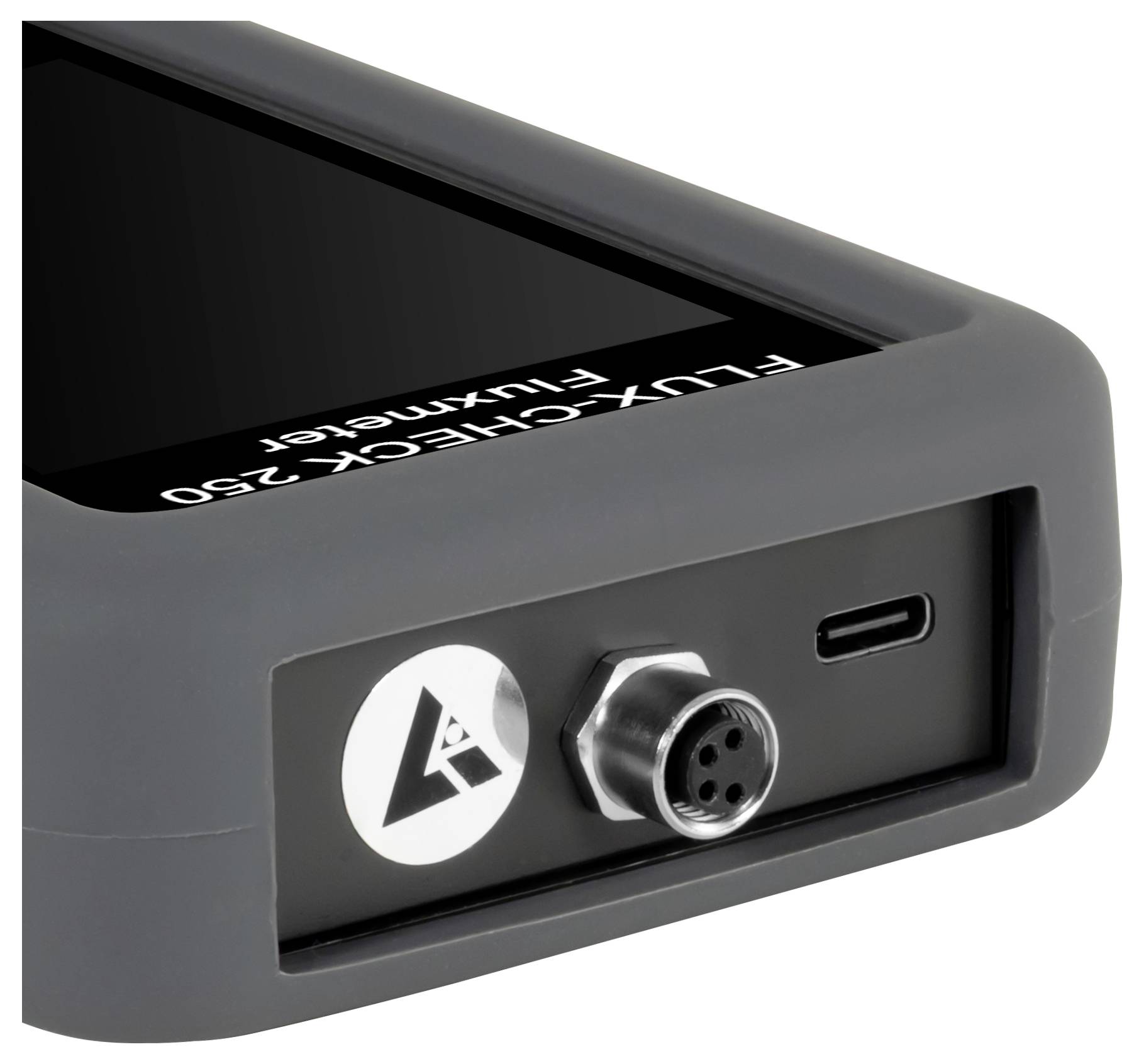

Il dispositivo vi supporta con una memoria flessibile dei valori di misura, un display digitale e analogico combinato e la misurazione dei valori di picco. Grazie all'interfaccia wireless Bluetooth, i dati possono essere trasferiti a un PC Windows e alle app per Android e iOS. Tramite l'interfaccia USB, il dispositivo può essere collegato in modo continuo a una fonte di alimentazione esterna.

Sul Fluxmeter è implementata un'interfaccia SCPI che consente al dispositivo di eseguire misurazioni e fornire valori di misura in modalità remota in modalità Line. Il collegamento avviene tramite USB, garantendo allo stesso tempo l'alimentazione e il funzionamento continuo.
