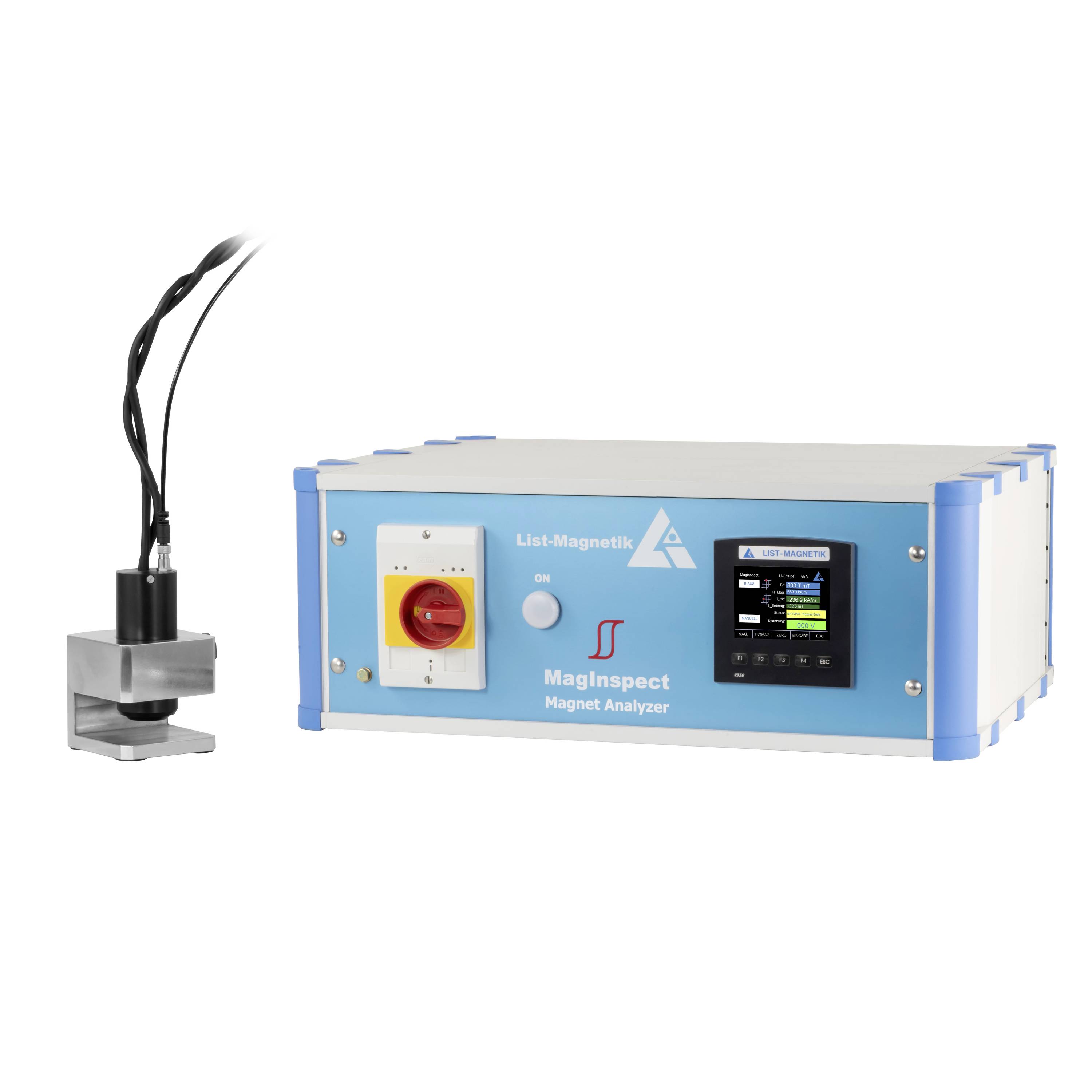

PCE Instruments LM-MAGINSPECT Analizzatore campo magnetico

Analizzatore magnetico (Permagraph), strumento di prova conveniente per la misurazione della curva di isteresi dei materiali magnetici duri, offre un'elevata precisione di misurazione ed è quasi paragonabile a un grafico a perma nella sua precisione.
MagInspect è particolarmente adatto per l'analisi di materiali magnetici permanenti come materiali magnetici in Alnico, ferrite, SmCo o al neodimio. Offre una misurazione precisa della curva di isteresi e supporta la verifica dei materiali e l'analisi dei materiali di questi materiali magnetici specializzati.

L'analizzatore di magneti (Permagraph) può sostituire un Permografo che determina le proprietà magnetiche dei materiali. MagInspect è inoltre un tester accessibile e facile da usare, che con un processo a impulsi può registrare la curva magnetizzatore e smagnetizzazione. Il dispositivo di controllo e la sonda di misurazione esterna a impulsi sono dotati di un'elettronica di misurazione innovativa che consente una misurazione precisa e affidabile della curva magnetizzatore e smagnetizzazione. Un vantaggio particolare di MagInspect è che la geometria dell'oggetto da misurare è ampiamente libera, mentre durante la misurazione con un grafico permagico sono necessarie geometrie magnetiche speciali.

Le aree di applicazione tipiche di MagInspect sono:
– Ispezione dei materiali e controllo di qualità
– Determinazione delle proprietà magnetiche dei materiali
– Ricerca e sviluppo
– Ricerca di nuovi materiali/leghe sulle proprietà magnetiche
– Controllo della produzione
– Monitoraggio della magnetizzazione dei componenti durante la produzione
– Documentazione
– Registrazione della curva di isteresi nella produzione del magnete

Parametri di misurazione in MagInspect:
– Intensità di campo di commercializzazione (i_HC): Intensità di campo magnetico necessaria per ridurre la magnetizzazione di un materiale a.
– Rimanenza (BR): Magnetizzazione residua che rimane in un materiale dopo la rimozione del campo magnetico esterno
– Magnetizzazione di saturazione (MS): Magnetizzazione massima ottenibile di un materiale
– Ciclo di isteresi: Forma d'onda, rappresenta la relazione tra la forza del campo magnetico e la magnetizzazione


La sonda di misurazione a impulsi è dotata di una sonda a effetto Hall integrata, che dispone di un nuovo sistema elettronico di misurazione. Con una frequenza fino a 10 kHz, questo può registrare i valori di misura della sonda Hall in modo molto preciso con un convertitore a/d a 16 bit. Allo stesso tempo, è integrata una bobina magnetica e un punto di smagnetizzazione che genera gli impulsi magnetizzatore e smagnetizzazione. L'unità di controllo genera i singoli impulsi, mentre l'elettronica di misurazione della sonda rileva con precisione la forza del campo magnetico di picco (valore H) e il valore del flusso (valore B) del materiale magnetico.
L'intero processo di misurazione avviene automaticamente, con 10-13 impulsi per il processo di magnetizzazione e il processo di smagnetizzazione. Nell'unità di controllo è possibile selezionare il materiale magnetico per utilizzare i parametri corretti.
L'unità di controllo genera la curva di isteresi in fasi singole, visualizzata sul display a colori, in base ai singoli valori H e B. La forza di co-commercializzazione IHcI_HCIHc e la resistenza BRB_RBR sono i risultati diretti della curva di isteresi e forniscono informazioni importanti sull'analisi del materiale magnetico e sul test del materiale.
Al termine dell'intero ciclo di vita, è possibile trasferire i valori in Microsoft Excel. Microsoft Excel offre la funzione di importazione DataStreamer, che consente di acquisire i dati direttamente dal dispositivo di controllo. Una funzione di spline matematica implementata in un Makro Excel calcola e visualizza una curva di isteresi precisa.

Procedura rapida per la determinazione del valore i_HC e BR senza curva di isteresi in modalità manuale

L'analizzatore magnetico (Permografo) offre inoltre la possibilità di una procedura rapida per confrontare i valori HC di un materiale per il controllo di qualità della serie. Questo processo consente di eseguire una verifica efficiente e precisa dei materiali di produzione per valutare rapidamente le proprietà magnetiche dei materiali e garantire la qualità.
La procedura rapida può essere utilizzata per attivare manualmente un impulso magnetizzatore e smagnetizzatore sintonizzato sul materiale magnetico. Come risultato, il valore i_HC (forza di commercializzazione) e il valore BR (rimanenza) vengono visualizzati direttamente sulla centralina.

Vantaggi MagInspect rispetto a Permagraph
Il processo a impulsi raggiunge intensità di campo molto elevate con la sonda piccola, necessaria per saturare il materiale. Questa elevata precisione consente un controllo preciso del materiale e l'analisi del materiale delle proprietà magnetiche, in particolare per materiali magnetici di piccole dimensioni o complessi.
Non è necessario alcun elaborato giogo magnetico esterno con speciali inserti a poli per diverse geometrie magnetiche. Ciò semplifica il test dei materiali e l'analisi dei materiali, poiché la sonda genera direttamente gli impulsi magnetizzatore e smagnetizzazione necessari senza dover ricorrere a ulteriori attrezzature.
La procedura a impulsi non richiede bobine di compensazione per determinare il valore B del materiale magnetico, in quanto ogni impulso è completamente dissipato e non è presente alcun campo di eccitazione nella misurazione B.
La piccola sonda di misurazione a impulsi è in gran parte indipendente dalla geometria del magnete, in modo che anche i magneti esterni sui rotori possano essere misurati senza problemi.
L'analizzatore magnetico è inoltre molto più conveniente rispetto a un grafico a permagio e offre una soluzione efficiente per il controllo dei materiali magnetici e l'analisi dei materiali.
