Name: PCE Instruments LM-MP-RC400 Analizzatore campo magnetico
Brand: PCE Instruments
SKU: 3812818
Availability: BackOrder

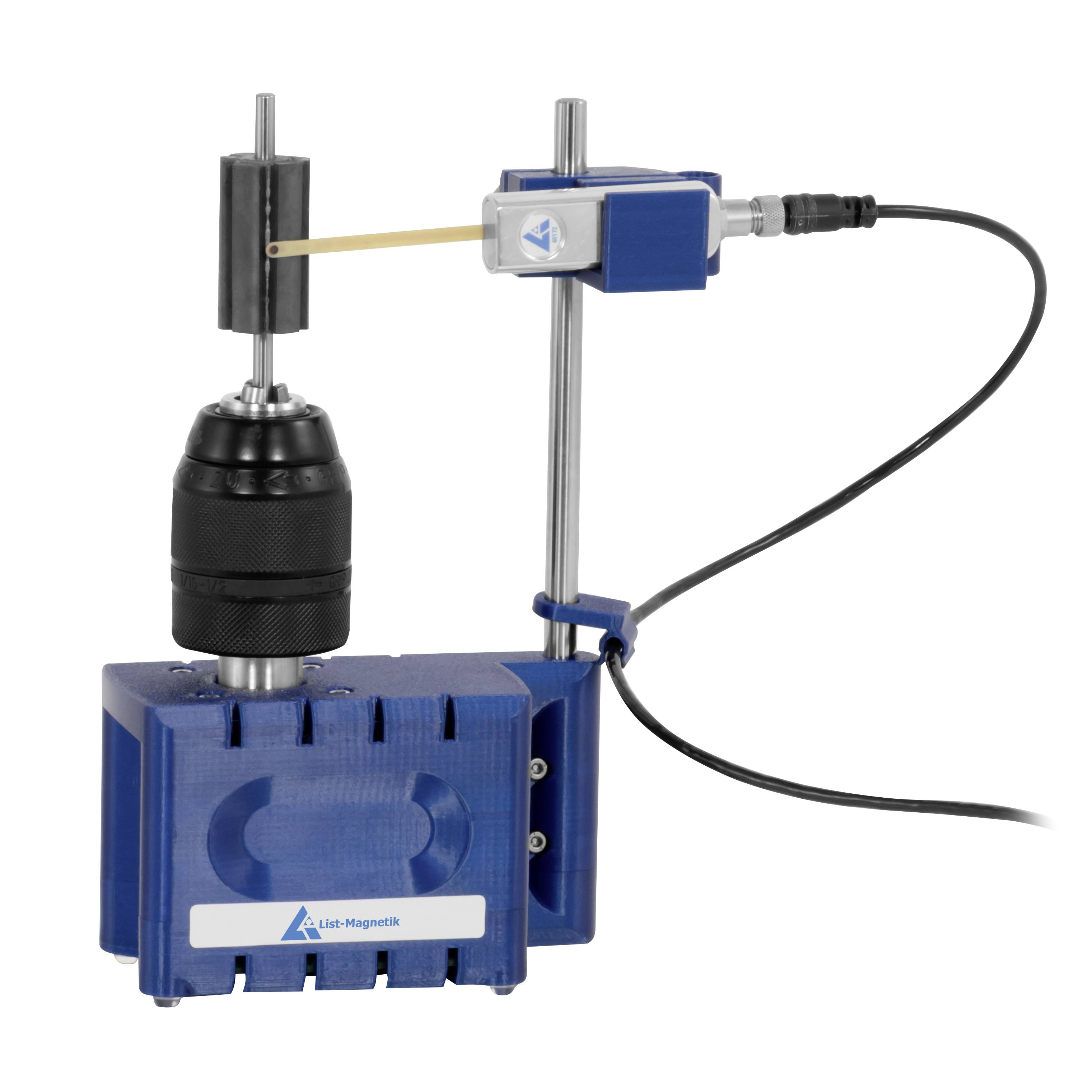

Un piccolo dispositivo di agitazione magnetica da banco con un'asta verticale, una testa sensore regolabile e un cavo di alimentazione collegato su sfondo bianco.

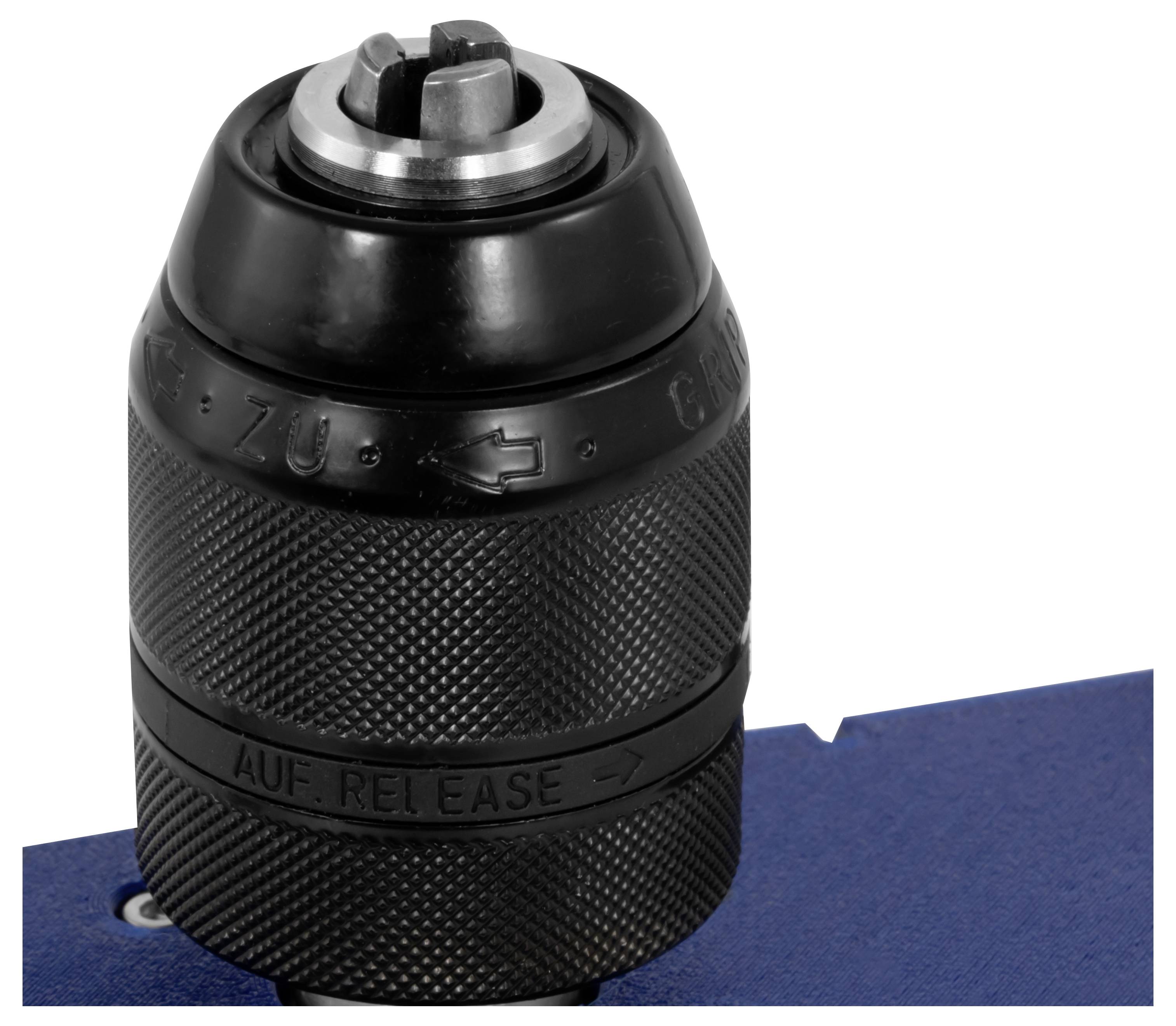

Primo piano di un mandrino trapano senza chiave con collare in metallo e impugnatura zigrinata su una superficie blu.

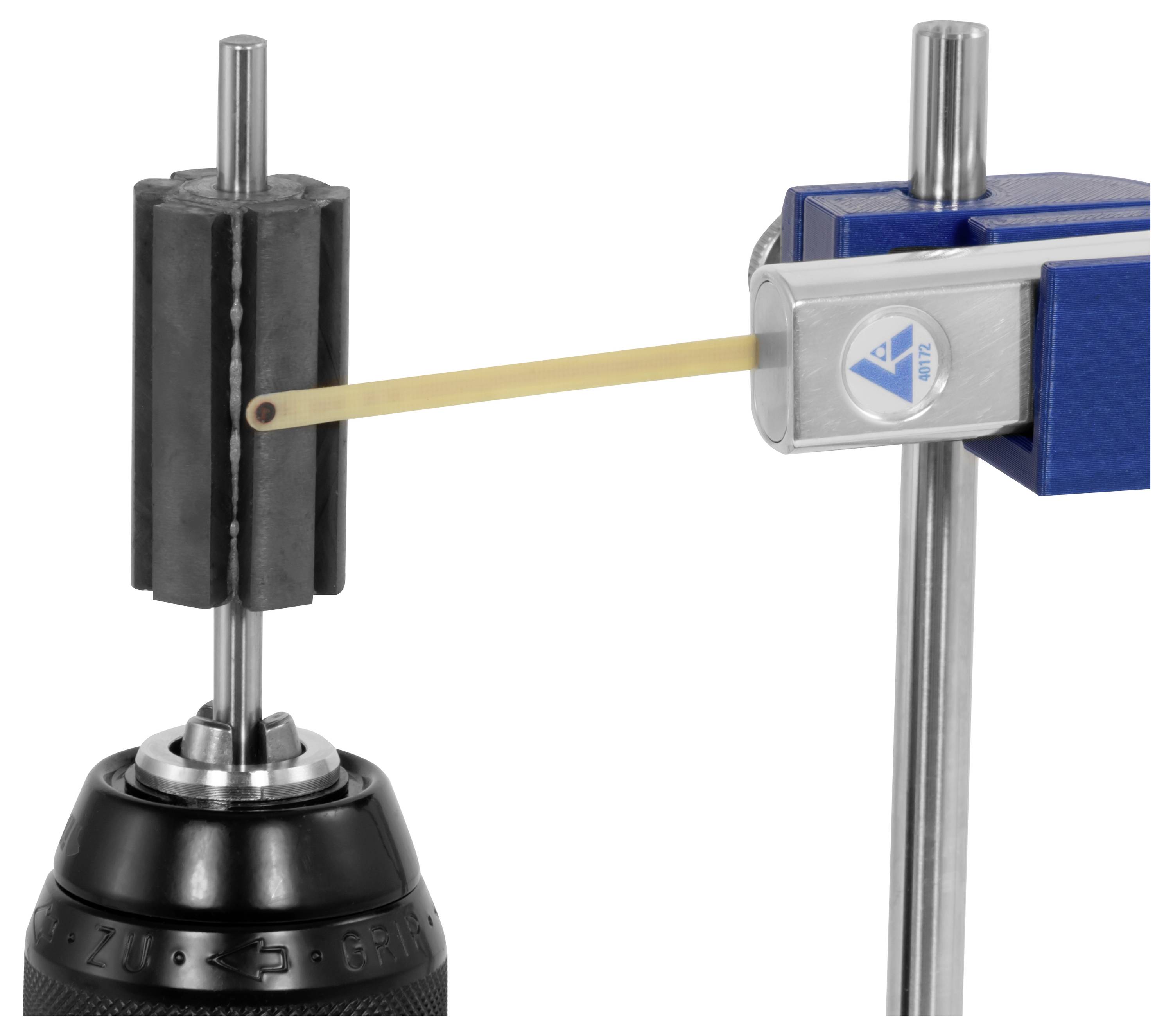

Apparecchiatura di laboratorio con una striscia bloccata da morsetti che collega due componenti montati su supporti metalici verticali.

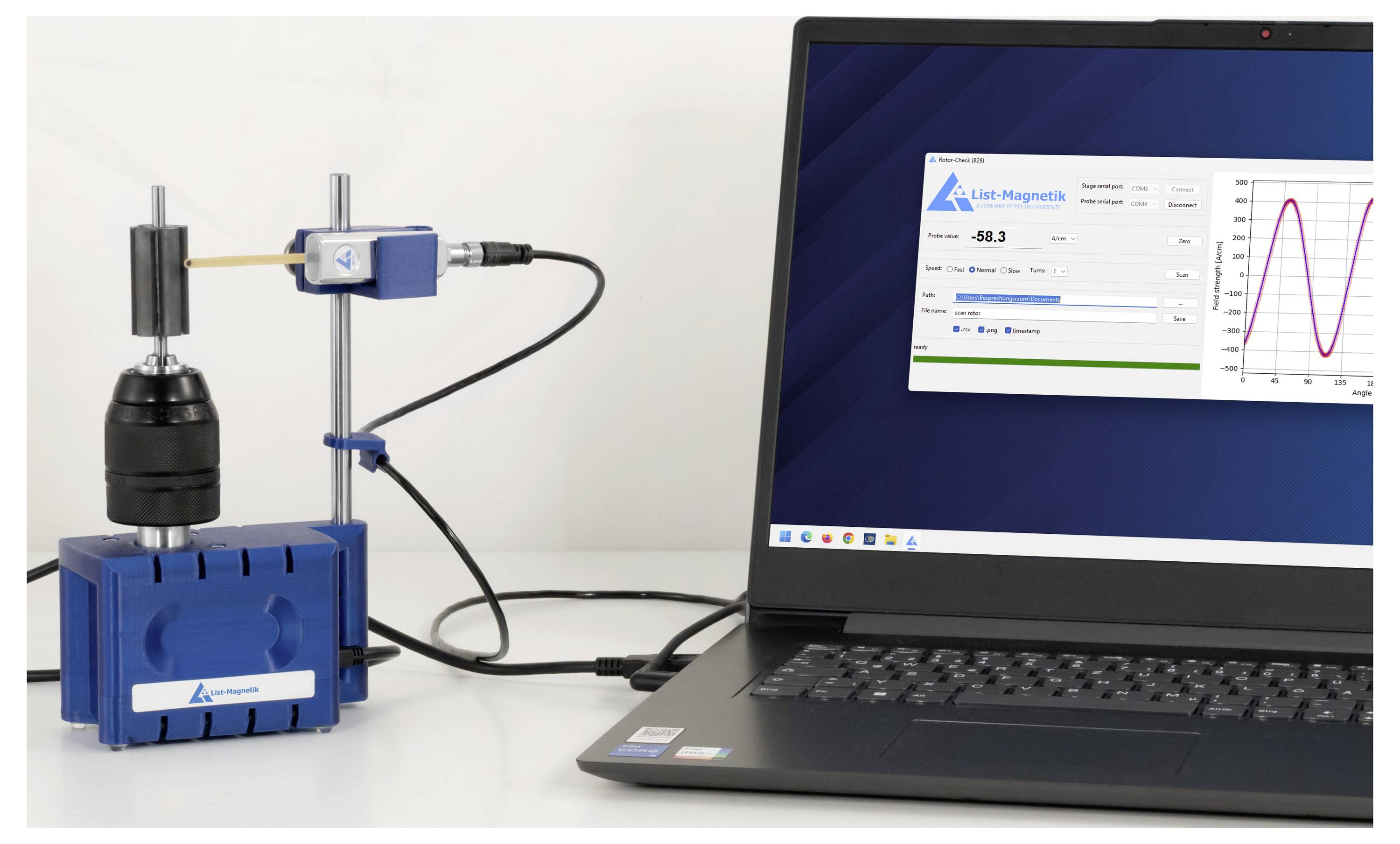

Configurazione di laboratorio con un dispositivo motorizzato montato su una base blu collegato via cavo a un laptop che visualizza software di controllo e un grafico in tempo reale.

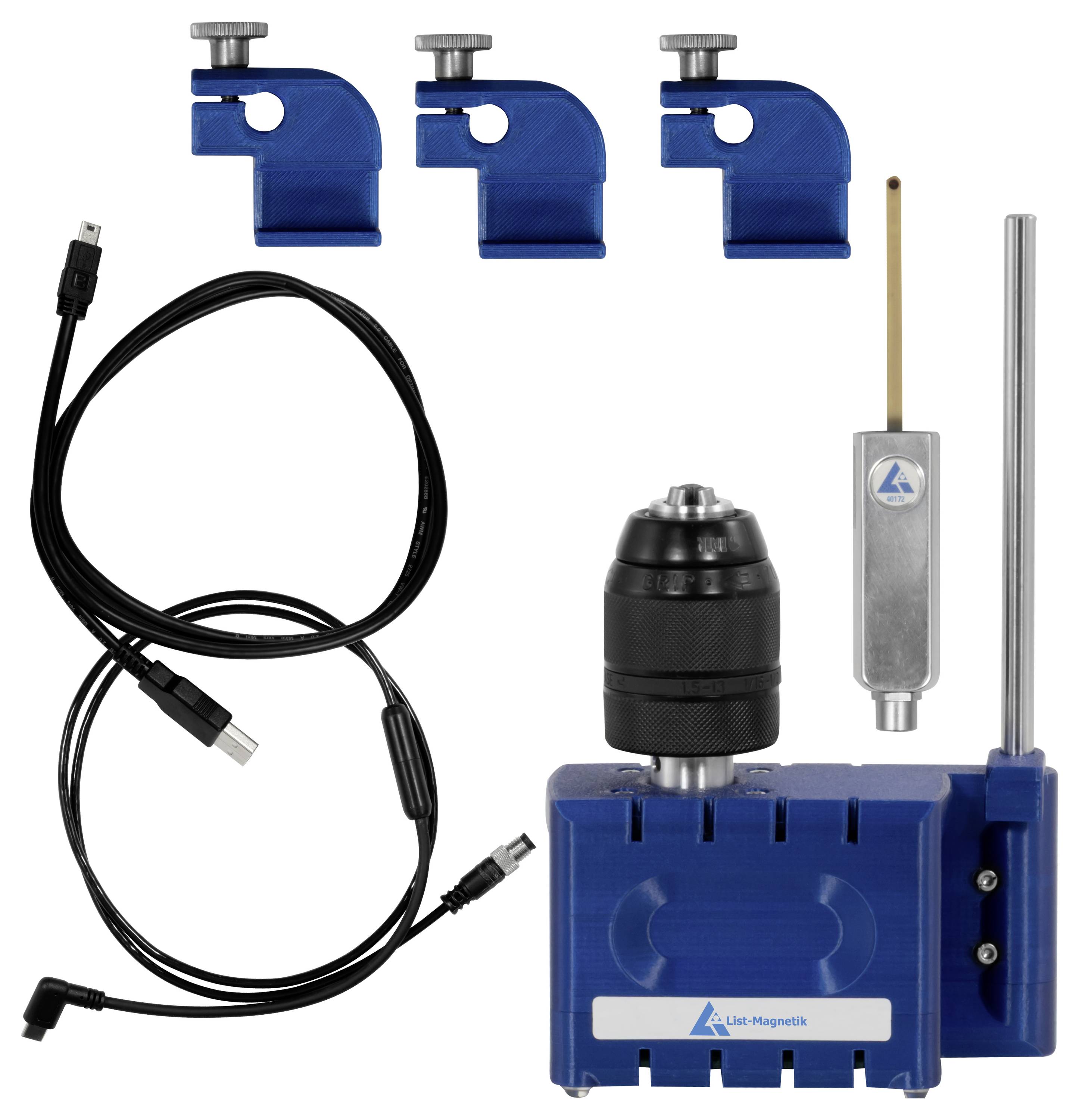

Kit di gabarita magnetica per trapano con staffe di serraggio blu, cavo USB, mandrino per trapano e guida di allineamento in metallo su sfondo bianco.

1/5

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 18 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (4749,00 € / Pezzo)

4749,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

PROFESSIONISTA. CALIBRATED. ATTREZZATURA. LM-MP-RC400

Tester per campo magnetico per rotori
Possibilità di misurazione radiale e assiale
Rotazione a 360° tramite motore passo-passo
Fino a 1000 punti di misurazione per rotazione
Supporto sonda regolabile in altezza fino a 12 cm
Collegamento USB per PC
Esporta in formato CSV e PNG
Software RotorCheck incluso

Dati tecnici

Campo magnetico DC
Intervallo di misura 0 ... 40000 a/cm
Risoluzione 0,1 a/cm
Precisione ± 1 a/cm fino a 50 a/cm,± 2% v.Mw. Da 50 a/cm
Campo magnetico DC
Intervallo di misura -4000 ... +4000 MT
Risoluzione 0,01 MT
Precisione da ±0,13 MT a 6,28 MT,± 2% v.Mw. Da 6,28 MT
Sensore
ETICHETTA LM-MP-PM4-TR
Dimensioni altezza: max. 12 cm
Max. Diametro rotore 60 mm
Dati tecnici generali
Taratura del punto di taratura tramite software (deve essere eseguita con il rotore non inserito)
Classe di protezione (dispositivo) IP20
ALIMENTAZIONE 5 V CC (USB )
Condizioni di funzionamento 0 ... 50 °C , 10 ... 90% r. F.
Condizioni di conservazione 0 ... 50 °C , 10 ... 90% r. F.
Dimensioni ( L x P x a ) 120 x 60 x 195 mm
Peso 780 g

Tipo prodotto: Analizzatore campo magnetico

Tensione di alimentazione: 5 V/DC

Dim.: (Ø x L) 60 mm x 120 mm

Peso: 780 g

Larghezza: 60 mm

Lunghezza: 120 mm

Diametro: 60 mm

Documenti & Download

Scheda tecnica

Scheda tecnica 3812818 PCE Instruments LM-MP-RC400 Analizzatore campo magnetico

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3812818 PCE Instruments LM-MP-RC400 Analizzatore campo magnetico

Descrizione

Il tester per campo magnetico Rotor-Check 400 è un pratico dispositivo di prova per controllare il corso di forza del campo magnetico di un rotore. Il dispositivo e la sonda di misurazione vengono collegati direttamente tramite USB a un PC Windows. Una soluzione ideale per la misurazione precisa del campo magnetico e l'analisi del campo magnetico.

Con il tester per campi magnetici è possibile determinare con grande precisione numerosi parametri di un rotore magnetico:

– Qualità del magnete o della magnetizzazione
– Errore durante il montaggio della pila di lamelle
– Influssi dovuti alla disomogeneità del nucleo laminato
– Posizione della pila di lamelle sull'albero
– Magnetizzazione del campo di dispersione
– Punte dei poli locali e globali
– Densità del flusso al centro del polo
– Larghezza poli
– Offset polo
– Confronto dei poli

Il motore passo-passo esatto ad alta risoluzione fa ruotare il rotore di 360° in pochi secondi. Il software gratuito RotorCheck consente di registrare e analizzare statisticamente una curva precisa della forza del campo magnetico e dell'angolo del magnete. La sonda di misurazione viene posizionata a una distanza costante dal rotore mediante un dispositivo di fissaggio variabile in altezza. Ciò è importante per produrre misurazioni magnetiche comparabili durante la rotazione e per garantire una precisa resistenza del campo magnetico durante l'intero ciclo del rotore.

L'asse del rotore può essere fino a 13 mm Dick. Il fissaggio della sonda di misurazione è regolabile in altezza fino a 12 cm, WAS consente una manipolazione flessibile per diverse dimensioni del rotore.

Tramite la registrazione dei valori misurati con il software RotorCheck avrete la possibilità di esportare i dati di misurazione registrati direttamente come grafici o come CSV ad es. In Microsoft Excel, per analizzare e documentare in modo dettagliato la misurazione del campo magnetico.

Il tester del campo magnetico viene fornito con una sonda trasversale PM4-TR. Nella fornitura sono inclusi 3 supporti per la sonda di misurazione, per la misurazione assiale (ad es. Magnete sensore) o radiale (ad es. Rotore magnetico). Su richiesta del cliente possono essere forniti anche manicotti adattatori per poter misurare a intervalli specifici il rotore magnetico.

Il tester per campo magnetico Rotor-Check 400 e la relativa sonda di misurazione vengono collegati a un PC o a un portatile con due porte USB e non richiedono un'ulteriore alimentazione di tensione esterna.

Testo tradotto automaticamente
